К нам обратился клиент с запросом на модернизацию системы отопления в частном доме площадью 250 м2 в с. Почаевичи, Львовская область. Ранее дом отапливался твердотопливным котлом, что требовало постоянного обслуживания, загрузки топлива и не обеспечивало стабильный температурный комфорт. Поскольку поселок не газифицирован и доступным энергоносителем является только электроэнергия, перед нами стояла задача подобрать современное, энергоэффективное и автономное решение для отопления большой площади дома.
Основными требованиями заказчика были:
полный отказ от твердотопливного котла;
автоматизация системы отопления;
стабильная работа в условиях низких зимних температур;
экономическое потребление электроэнергии;
возможность интеграции в существующую систему отопления
С учетом площади дома (250 м²), климатических условий Львовской области и отсутствия газа в поселке оптимальным решением стал инверторный тепловой насос Raymer RAY-24DS2-EVI (380V), способный эффективно работать при низких температурах наружного воздуха и обеспечивать стабильное отопление большого жилого объекта.
Ключевой особенностью проекта было то, что система должна была быть параллелена с твердотопливным котлом, сохранив при этом комфорт, но значительно уменьшив участие пользователя в процессе отопления. Также важно обеспечить равномерное распределение тепла по всему дому и стабильную работу системы при колебаниях напряжения, что характерно для населенных пунктов без газификации.
1. Монтаж наружного блока Raymer RAY-24DS2-EVI

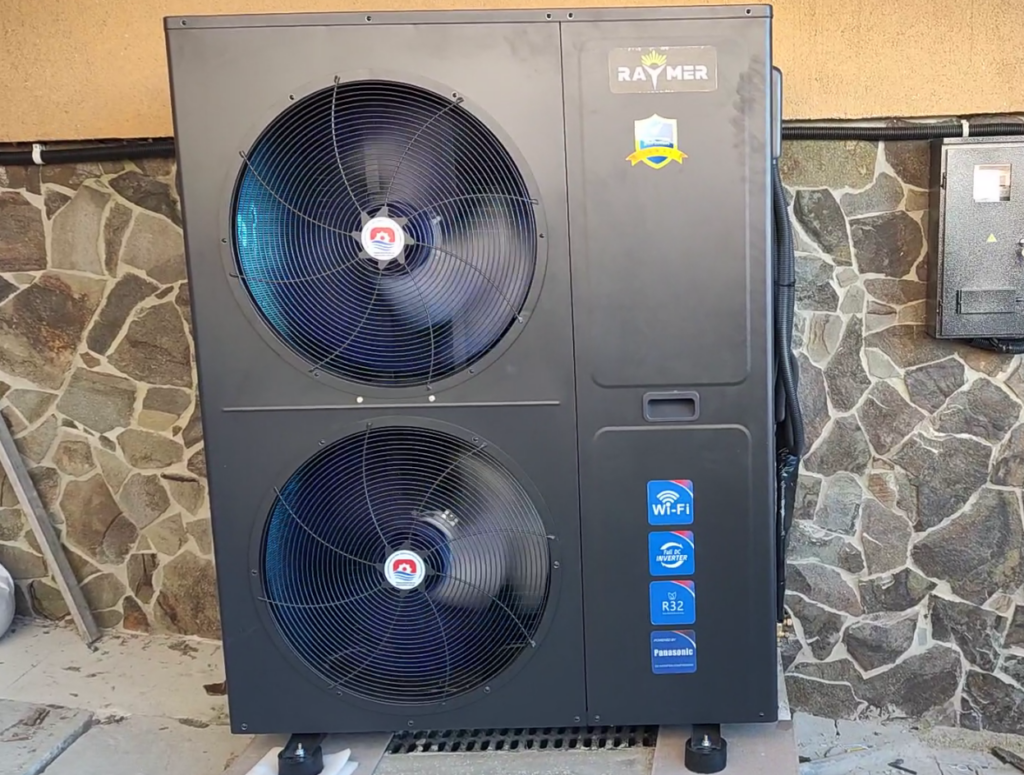

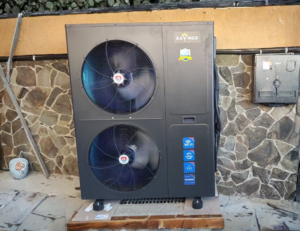

Монтаж наружного блока теплового насоса Raymer RAY-24DS2-EVI (380V) выполнен у фундамента дома, параллельно помещению котельной, что позволило максимально сократить длину магистралей и уменьшить теплопотери при работе системы. Такое расположение также упрощает обслуживание и обеспечивает удобный доступ к оборудованию.
Блок установлен на надежное основание с учетом вибрационных нагрузок и стабильности работы в зимний период. Под тепловым насосом предусмотрен специальный поддон со сливом конденсата, подключенный к системе стока дождевых вод. Это важное решение, предотвращающее накопление льда под блоком в холодное время года и обеспечивающее безопасную эксплуатацию оборудования при низких температурах.
Отдельное внимание уделено герметизации коммуникаций. Все электрические подключения выполнены с соблюдением требований защиты от влаги и внешних воздействий — загерметизированы кабельные вводы, что гарантирует надежность работы даже при повышенной влажности и осадках. Фреоновые магистрали также качественно теплоизолированы и герметизированы, что предотвращает теплопотери, образование конденсата и воздействия внешней среды.
2. Размещение и подключение внутреннего блока
После установки наружного блока был выполнен монтаж внутреннего блока (гидромодуля) теплового насоса в котельной. Его расположение было тщательно продумано еще на этапе проектирования, чтобы максимально эффективно интегрировать новое оборудование в уже существующую систему отопления без необходимости масштабной реконструкции.

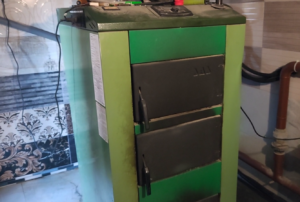

Гидромодуль установлен рядом с твердотопливным котлом и подключен параллельно буферной емкости и баку горячего водоснабжения. Такая компоновка является технически обоснованной, поскольку позволяет использовать все источники тепла в единой системе, обеспечивая их стабильную и согласованную работу в зависимости от потребностей дома.
Компактная компоновка оборудования
Монтаж выполнен максимально компактно, но без ущерба для удобства дальнейшего обслуживания. Гидромодуль расположен в непосредственной близости от буферной емкости и бойлера косвенного нагрева, что позволило значительно сократить длину трубопроводов между основными элементами системы.
Благодаря этому удалось минимизировать тепловые потери при транспортировке теплоносителя, уменьшить гидравлическое сопротивление трубопроводов и повысить общую энергоэффективность системы. Кроме того, короткие магистрали обеспечивают более быструю передачу тепловой энергии между оборудованием, что положительно влияет на скорость реакции системы при изменении температурных режимов.
Интеграция в существующую систему отопления
Параллельное подключение к буферной емкости и баку горячего водоснабжения обеспечивает стабильную работу системы отопления, равномерное распределение тепловой энергии и корректное взаимодействие теплового насоса с твердотопливным котлом. При необходимости система может эффективно использовать каждый источник тепла отдельно или работать в комбинированном режиме, автоматически поддерживая комфортную температуру в доме.
Такое решение также обеспечивает накопление тепловой энергии в буферной емкости, что позволяет сократить количество запусков компрессора, увеличить срок его службы и сделать работу теплового насоса более стабильной, экономичной и энергоэффективной.
3. Установка бака ГВС и буферной емкости
Следующим этапом монтажа стала установка буферной емкости и бака горячего водоснабжения. Их подключение выполнено в соответствии с правильной гидравлической схемой, рекомендованной для работы тепловых насосов. Такая последовательность обеспечивает стабильную циркуляцию теплоносителя, эффективное распределение тепловой энергии между контурами и максимальную производительность всей системы.
Монтаж буферной емкости Raymer IMP 100 L
Первым к гидромодулю был подключен бак-накопитель Raymer IMP 100 L, выполняющий функцию буферной емкости. Его основная задача — накопление тепловой энергии и стабилизация работы теплового насоса.
Буферный бак значительно снижает количество пусков и остановок компрессора, что положительно влияет на ресурс оборудования и повышает его энергоэффективность. Кроме того, он выравнивает температурные колебания в системе, обеспечивает постоянную циркуляцию теплоносителя и позволяет тепловому насосу работать в оптимальном режиме даже при изменяющихся тепловых нагрузках.
Особенно важна роль буферной емкости при работе системы с несколькими отопительными контурами или при использовании различных источников тепла. Она помогает сбалансировать гидравлику системы и обеспечивает стабильную работу всех ее компонентов.

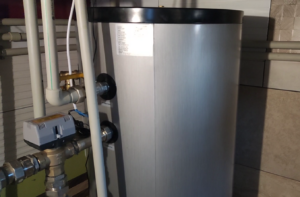

Подключение бака горячего водоснабжения
После установки буферной емкости было выполнено подключение бака горячего водоснабжения объемом 250 литров. Он обеспечивает достаточный запас горячей воды для повседневных потребностей жильцов и позволяет комфортно пользоваться несколькими точками водоразбора одновременно.
Нагрев бака организован через трехходовой клапан, который автоматически управляется системой автоматики теплового насоса. При необходимости система переключает тепловую энергию с контура отопления на нагрев горячей воды, а после достижения заданной температуры автоматически возвращается в режим отопления.
Автоматическое распределение тепловой энергии
Благодаря использованию трехходового клапана система автоматически определяет приоритет между отоплением и горячим водоснабжением без участия пользователя. Это позволяет быстро нагревать воду, не снижая эффективности работы теплового насоса и не создавая дискомфорта для жильцов дома.
Правильное распределение тепловой энергии особенно важно для домов с повышенным потреблением горячей воды. Даже при интенсивном использовании ГВС система продолжает стабильно поддерживать комфортную температуру в помещениях, а после завершения нагрева бойлера автоматически возвращается к основному режиму работы.
Благодаря такой схеме подключения вся система работает максимально эффективно, обеспечивая экономичное потребление электроэнергии, стабильное отопление и постоянный запас горячей воды на протяжении всего года.
Дополнительно в системе установлены два инверторных циркуляционных насоса, которые обеспечивают адаптивную работу контуров в зависимости от текущей тепловой нагрузки. Они автоматически регулируют скорость вращения, что снижает энергопотребление и повышает общую эффективность системы.
Кроме того, смонтированы еще два энергосберегающих циркуляционных насоса для распределения теплоносителя по этажам дома. Поскольку площадь дома значительна и имеет два этажа, такое решение гарантирует равномерную циркуляцию теплоносителя, стабильный прогрев всех зон и отсутствие перепадов температур между этажами.
В результате система работает сбалансированно, с оптимальным гидравлическим режимом и высоким уровнем энергоэффективности даже при больших отапливаемых площадях.
В чем польза данной системы для владельца?
Такая конфигурация системы отопления максимально универсальна и энергоэффективна, особенно для большого дома с постоянной тепловой нагрузкой.
Наличие буферной емкости, бака ГВС и нескольких циркуляционных насосов позволяет системе работать стабильно, без перегрузок и частых запусков компрессора, непосредственно продлевающего ресурс теплового насоса и снижающего затраты на электроэнергию.
Буферный бак выступает своеобразным тепловым аккумулятором – он накапливает тепло и равномерно распределяет его по системе, обеспечивая плавную работу отопления даже при пиковых нагрузках или резких изменениях температуры. Это особенно полезно для домов с большой площадью и многоконтурной системой (теплый пол, радиаторы, ГВС).
Отдельное подключение горячего водоснабжения через трехходовой клапан обеспечивает приоритетный и быстрый нагрев воды без потери эффективности отопления. В результате пользователь получает стабильное отопление и постоянный запас горячей воды вне зависимости от сезона. Установка инверторных циркуляционных насосов позволяет автоматически адаптировать гидравлику системы к реальным потребностям дома. Это уменьшает потребление электроэнергии, повышает СОР системы и обеспечивает равномерное распределение тепла между этажами.
Главное стратегическое преимущество такой системы – возможность в перспективе организовать полностью независимую энергосистему. Тепловой насос совершенно интегрируется с солнечными электростанциями, гибридными инверторами и системами скопления энергии. Благодаря этому значительная часть потребления теплового насоса может покрываться от солнечной генерации, что существенно снижает расходы на отопление и горячее водоснабжение. В будущем в систему можно добавить солнечные панели, аккумуляторные батареи и систему разумного управления энергопотреблением.
Это позволит:
– работать даже при перебоях электроснабжения;
– максимально использовать собственную генерацию электроэнергии;
– снизить зависимость от тарифов на электроэнергию;
– создать автономную и энергонезависимую систему отопления.
Таким образом, сочетание теплового насоса с буферной емкостью, ГВС и возможностью интеграции с солнечной энергетикой формирует современную, масштабируемую и долгосрочно выгодную систему, которая не только эффективно отапливает дом сегодня, но и закладывает основу для полной энергонезависимости в будущем.
