Завдання проекту

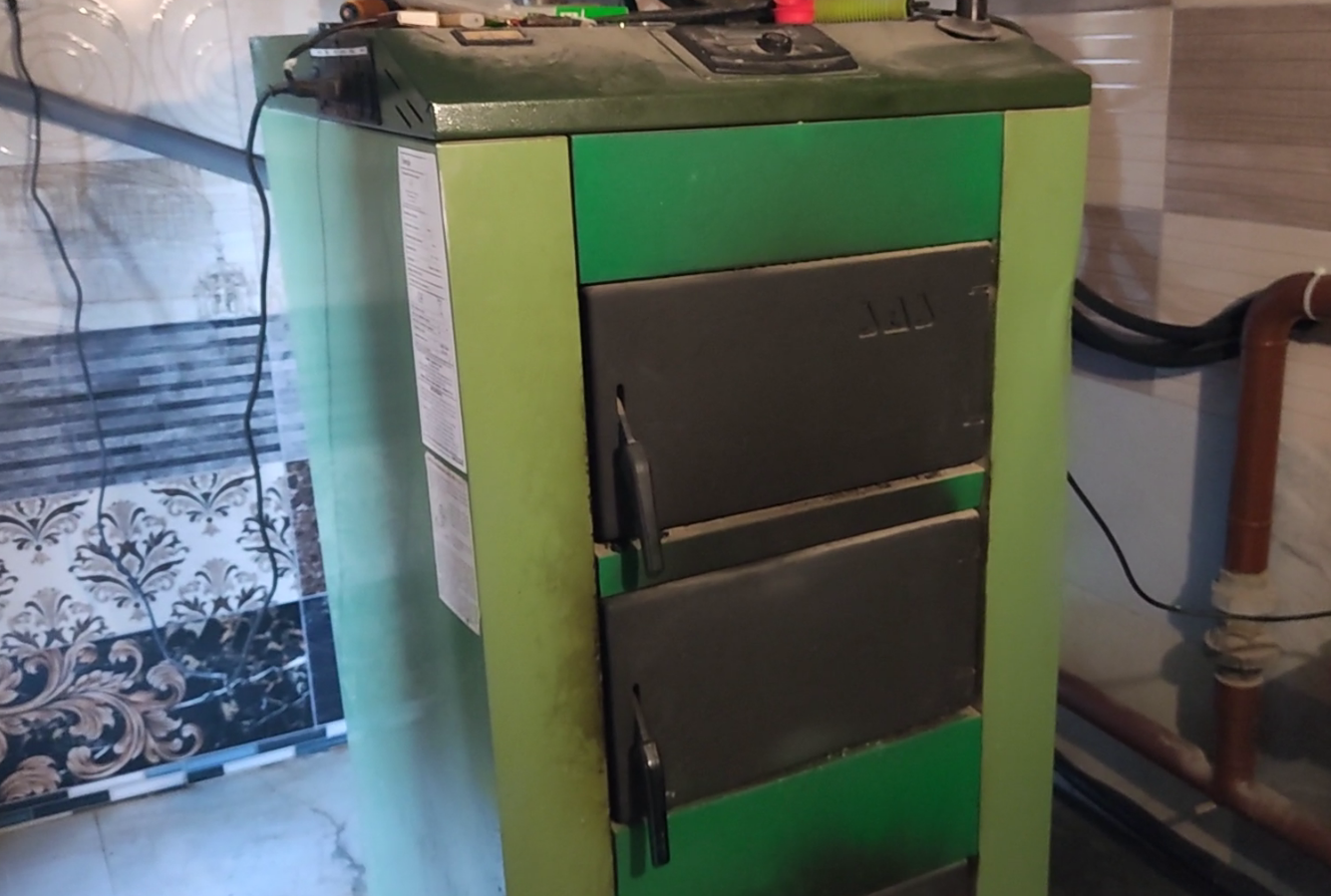

До нас звернувся клієнт із запитом на модернізацію системи опалення у приватному будинку площею 250 м2 у с. Почаєвичі, Львівська область. Раніше будинок опалювався твердопаливним котлом, що вимагало постійного обслуговування, завантаження палива та не забезпечувало стабільного температурного комфорту. Оскільки селище не газифіковане і доступним енергоносієм є лише електроенергія, перед нами стояло завдання підібрати сучасне, енергоефективне та автономне рішення для опалення великої площі будинку.
Основними вимогами замовника були:
- повна відмова від твердопаливного котла;
- автоматизація системи опалення;
- стабільна робота за умов низьких зимових температур;
- економічне споживання електроенергії;
- можливість інтеграції в існуючу систему опалення
З урахуванням площі будинку (250 м²), кліматичних умов Львівської області та відсутності газу у селищі оптимальним рішенням став інверторний тепловий насос Raymer RAY-24DS2-EVI (380V), здатний ефективно працювати за низьких температур зовнішнього повітря та забезпечувати стабільне опалення великого житлового об’єкту.
Ключовою особливістю проекту було те, що система повинна була бути паралельна до твердопаливного котла, зберігши при цьому комфорт, але значно зменшивши участь користувача в процесі опалення. Також важливо забезпечити рівномірний розподіл тепла по всьому будинку та стабільну роботу системи при коливаннях напруги, що є характерним для населених пунктів без газифікації.

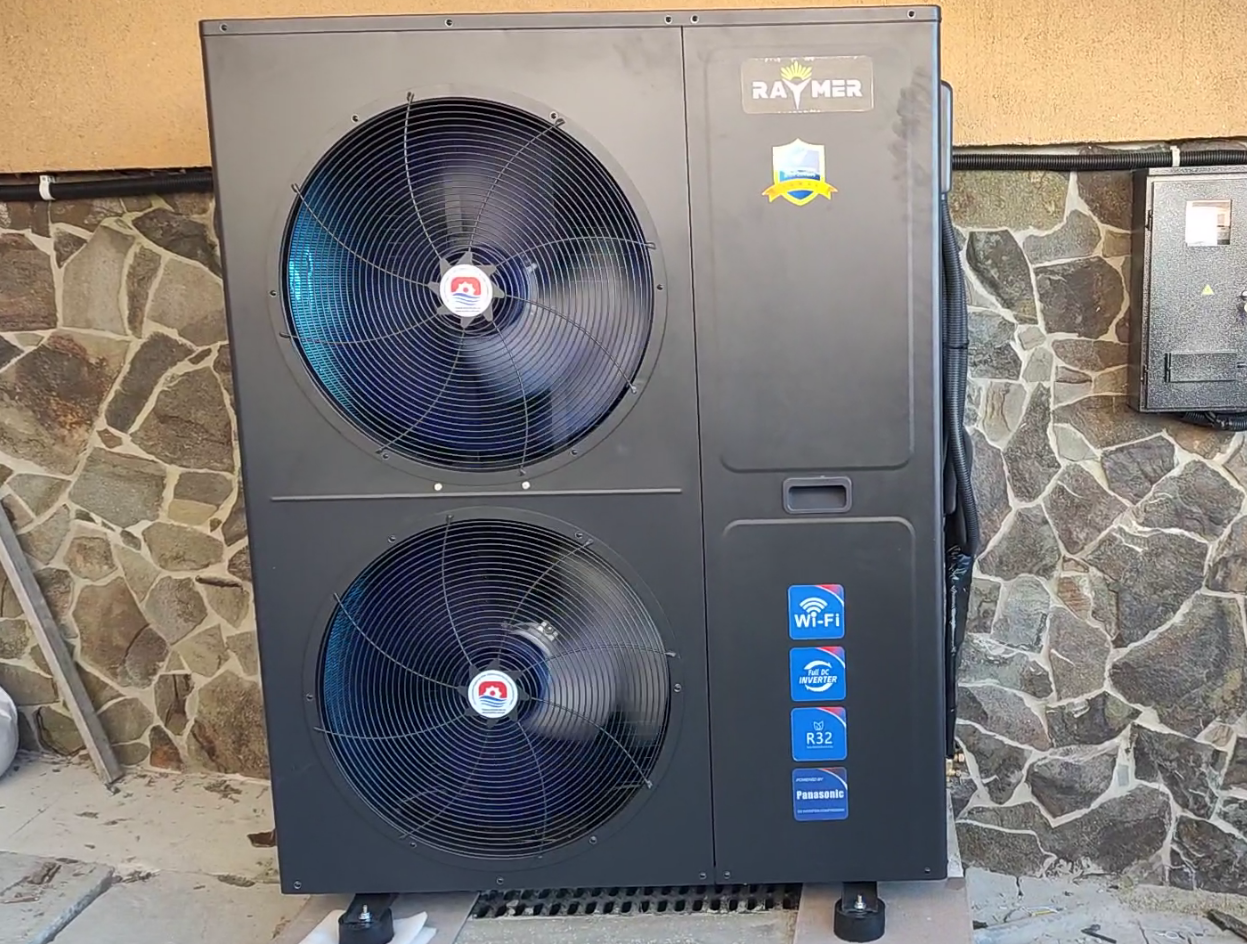

1. Монтаж зовнішнього блоку Raymer RAY-24DS2-EVI
Монтаж зовнішнього блоку теплового насоса Raymer RAY-24DS2-EVI (380V) виконаний у фундаменту будинку, паралельно до приміщення котельні, що дозволило максимально скоротити довжину магістралей і зменшити тепловтрати при роботі системи. Таке розташування також спрощує обслуговування та забезпечує зручний доступ до обладнання.
Блок встановлений на надійну основу з урахуванням вібраційних навантажень та стабільності роботи у зимовий період.
Під тепловим насосом передбачено спеціальний піддон зі зливом конденсату, підключений до системи стоку дощових вод. Це важливе рішення, що запобігає накопиченню льоду під блоком у холодну пору року та забезпечує безпечну експлуатацію обладнання за низьких температур.
Окрему увагу приділено герметизації комунікацій. Усі електричні підключення виконані з дотриманням вимог захисту від вологи та зовнішніх впливів – загерметизовані кабельні вводи, що гарантує надійність роботи навіть за підвищеної вологості та опадів.
Фреонові магістралі також якісно теплоізольовані та герметизовані, що запобігає тепловтратам, утворенню конденсату та впливу зовнішнього середовища.
2. Розміщення та підключення внутрішнього блоку

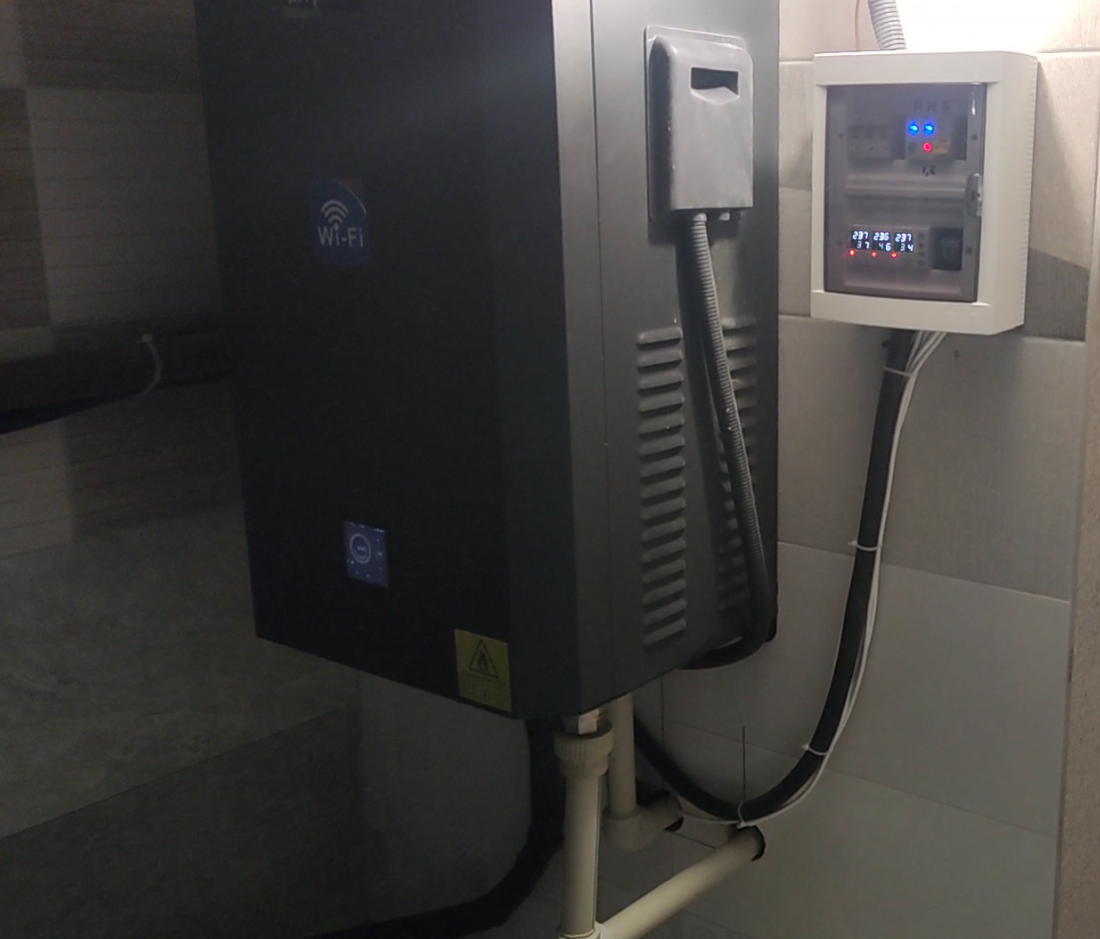

Після встановлення зовнішнього блоку було виконано монтаж внутрішнього блоку (гідромодуля) теплового насоса в котельні. Його розташування було ретельно продумане ще на етапі проєктування, щоб максимально ефективно інтегрувати нове обладнання в уже існуючу систему опалення без необхідності масштабної реконструкції.
Гідромодуль встановлено поруч із твердопаливним котлом та паралельно буферній ємності й баку гарячого водопостачання. Таке компонування є технічно обґрунтованим, оскільки дозволяє використовувати всі джерела тепла в єдиній системі, забезпечуючи їхню стабільну та узгоджену роботу залежно від потреб будинку.
Компактне компонування обладнання
Монтаж виконано максимально компактно, але без втрати зручності для подальшого обслуговування. Гідромодуль розташований у безпосередній близькості до буферної ємності та бойлера непрямого нагріву, що дозволило суттєво скоротити довжину трубопроводів між основними елементами системи.
Завдяки цьому вдалося мінімізувати теплові втрати під час транспортування теплоносія, зменшити гідравлічний опір у трубопроводах і підвищити загальну енергоефективність системи. Крім того, короткі магістралі забезпечують швидшу передачу теплової енергії між обладнанням, що позитивно впливає на швидкість реагування системи на зміну температурних режимів.
Інтеграція в існуючу систему опалення
Паралельне підключення до буферної ємності та бака гарячого водопостачання забезпечує стабільну роботу системи опалення, рівномірний розподіл теплової енергії та коректну взаємодію теплового насоса з твердопаливним котлом. За необхідності система може ефективно використовувати кожне джерело тепла окремо або працювати в комбінованому режимі, автоматично підтримуючи комфортну температуру в будинку.
Таке рішення також забезпечує накопичення теплової енергії в буферній ємності, що дозволяє зменшити кількість запусків компресора, підвищити його ресурс і зробити роботу теплового насоса більш стабільною та економічною.
3. Встановлення бака ГВП та бака-накопичувача
Наступним етапом монтажу стало встановлення бака-накопичувача та бака гарячого водопостачання. Їх підключення виконано відповідно до правильної гідравлічної схеми, рекомендованої для роботи теплових насосів. Така послідовність забезпечує стабільну циркуляцію теплоносія, ефективний розподіл теплової енергії між контурами та максимальну продуктивність усієї системи.
Монтаж бака-накопичувача Raymer IMP 100 L
Першим до гідромодуля було підключено бак-накопичувач Raymer IMP 100 L, який виконує функцію буферної ємності. Його основне завдання — накопичення теплової енергії та стабілізація роботи теплового насоса.
Буферний бак значно зменшує кількість пусків і зупинок компресора, що позитивно впливає на ресурс обладнання та підвищує його енергоефективність. Крім того, він вирівнює температурні коливання в системі, забезпечує постійну циркуляцію теплоносія та дозволяє тепловому насосу працювати в оптимальному режимі навіть за змінних теплових навантажень.
Особливо важливою є роль буферної ємності під час роботи системи з декількома контурами опалення або при використанні різних джерел тепла. Вона допомагає збалансувати гідравліку системи та забезпечує стабільну роботу всіх її компонентів.

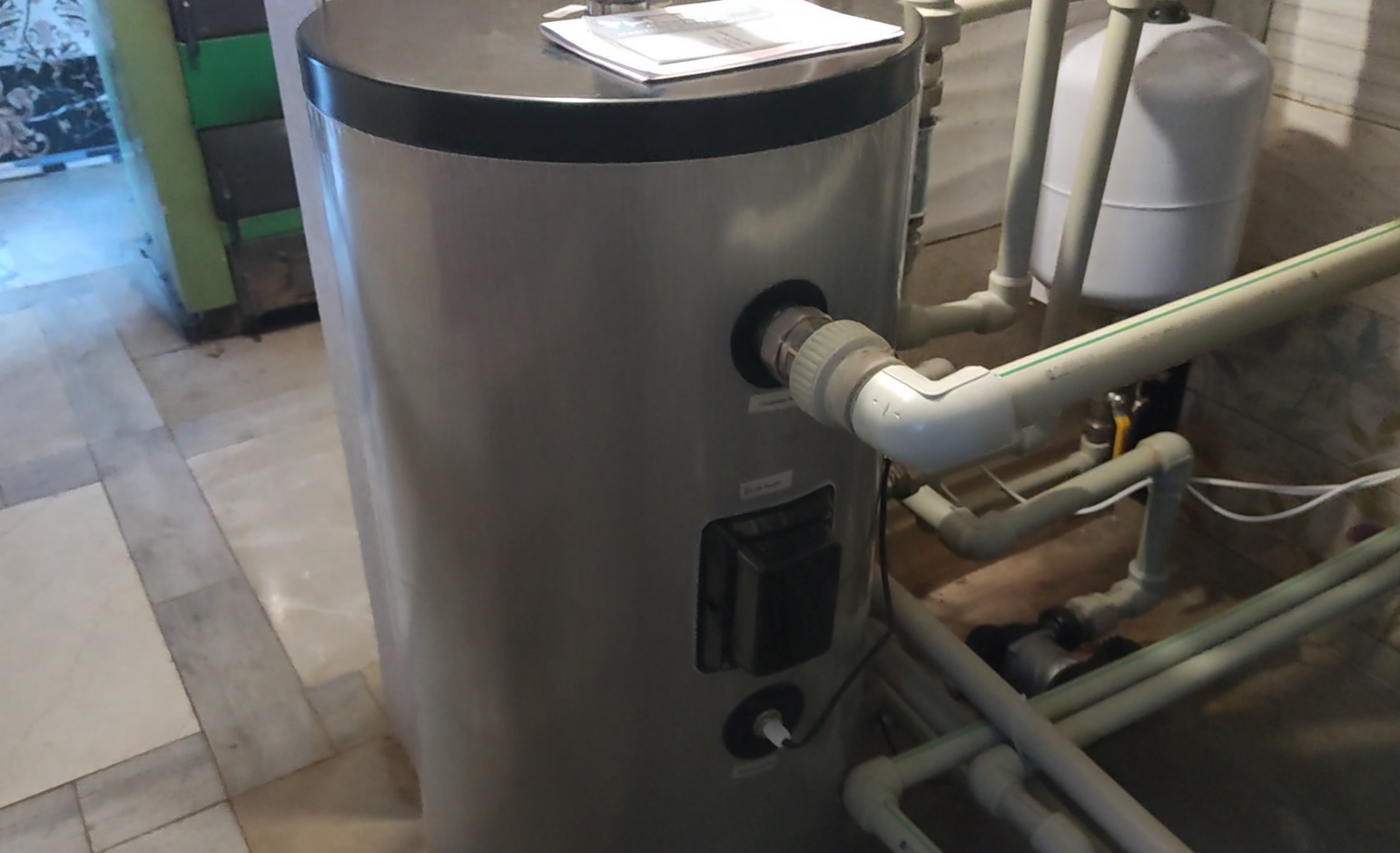

Підключення бака гарячого водопостачання
Після бака-накопичувача було виконано підключення бака гарячого водопостачання об’ємом 250 літрів. Він забезпечує достатній запас гарячої води для повсякденних потреб мешканців та дозволяє комфортно користуватися кількома точками водорозбору одночасно.

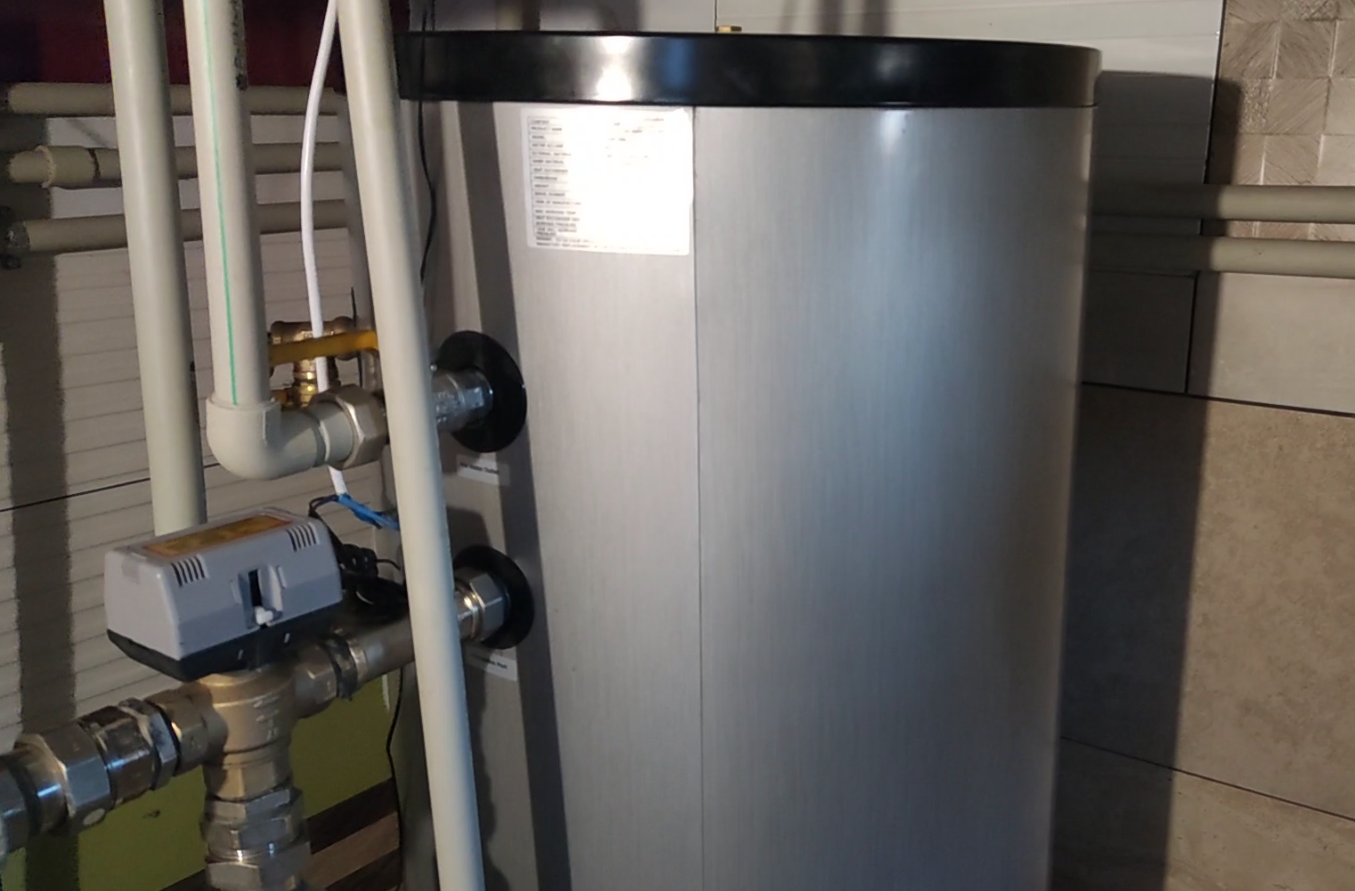

Нагрівання бака організовано через триходовий клапан, який автоматично керується системою автоматики теплового насоса. За необхідності система переключає теплову енергію з контуру опалення на нагрівання гарячої води, а після досягнення заданої температури автоматично повертається до режиму опалення.
Автоматичний розподіл теплової енергії
Завдяки використанню триходового клапана система автоматично визначає пріоритет між опаленням і гарячим водопостачанням без участі користувача. Це дозволяє швидко нагрівати воду, не погіршуючи ефективність роботи теплового насоса та не створюючи дискомфорту для мешканців будинку.
Правильний розподіл теплової енергії особливо важливий для будинків із підвищеним споживанням гарячої води. Навіть під час активного користування ГВП система продовжує стабільно підтримувати комфортну температуру в приміщеннях, а після завершення нагріву бойлера автоматично повертається до основного режиму роботи.
Завдяки такій схемі підключення вся система працює максимально ефективно, забезпечуючи економічне споживання електроенергії, стабільне опалення та постійний запас гарячої води протягом усього року.

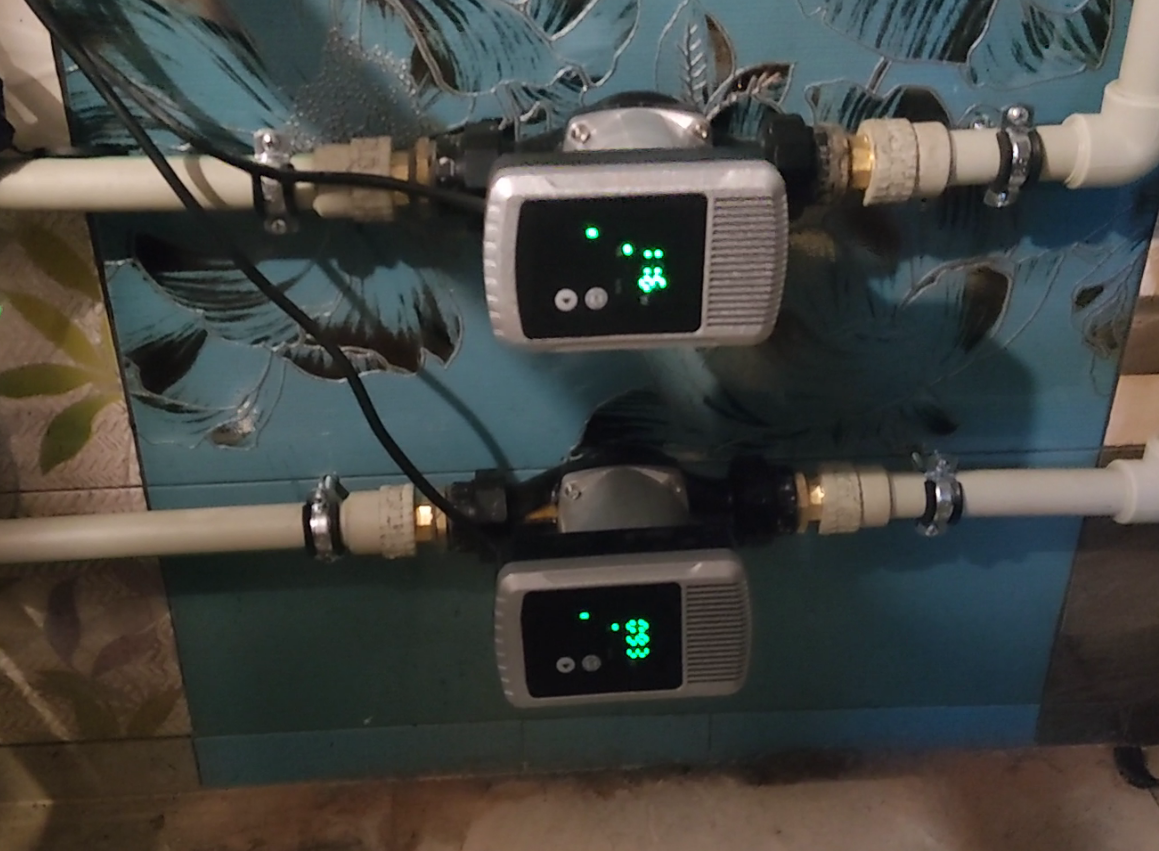

Додатково в системі встановлено два інверторні циркуляційні насоси, які забезпечують адаптивну роботу контурів залежно від поточного теплового навантаження. Вони автоматично регулюють швидкість обертання, що знижує енергоспоживання та підвищує загальну ефективність системи.
Крім того, змонтовано ще два енергозберігаючі циркуляційні насоси для розподілу теплоносія по поверхах будинку. Оскільки площа будинку значна і має два поверхи, таке рішення гарантує рівномірну циркуляцію теплоносія, стабільне прогрівання всіх зон та відсутність перепадів температур між поверхами.
В результаті система працює збалансовано, з оптимальним гідравлічним режимом і високим рівнем енергоефективності навіть при великих опалювальних площах.
У чому користь цієї системи для власника?
Така конфігурація системи опалення є максимально універсальною та енергоефективною, особливо для великого будинку з постійним тепловим навантаженням. Наявність буферної ємності, бака ГВП та кількох циркуляційних насосів дозволяє системі працювати стабільно, без перевантажень і частих запусків компресора, що безпосередньо продовжує ресурс теплового насоса та знижує витрати на електроенергію.
Буферний бак виступає своєрідним тепловим акумулятором – він накопичує тепло і рівномірно розподіляє його по системі, забезпечуючи плавну роботу опалення навіть при пікових навантаженнях або різких змін температури. Це особливо корисно для будинків з великою площею та багатоконтурною системою (тепла підлога, радіатори, ГВП).
Окреме підключення гарячого водопостачання через триходовий клапан забезпечує пріоритетне та швидке нагрівання води без втрати ефективності опалення. В результаті користувач отримує стабільне опалення та постійний запас гарячої води незалежно від сезону. Встановлення інверторних циркуляційних насосів дозволяє автоматично адаптувати гідравліку системи до реальних потреб будинку. Це зменшує споживання електроенергії, підвищує СОР системи та забезпечує рівномірний розподіл тепла між поверхами.
Головна стратегічна перевага такої системи – можливість у перспективі організувати повністю незалежну енергосистему. Тепловий насос повністю інтегрується із сонячними електростанціями, гібридними інверторами та системами накопичення енергії. Завдяки цьому значна частина споживання теплового насоса може покриватися від сонячної генерації, що суттєво знижує витрати на опалення та гаряче водопостачання. У майбутньому до системи можна додати сонячні панелі, акумуляторні батареї та систему розумного керування енергоспоживанням.
Це дозволить:
– працювати навіть при перебоях електропостачання;
– максимально використати власну генерацію електроенергії;
– знизити залежність від тарифів на електроенергію;
– створити автономну та енергонезалежну систему опалення.
Таким чином, поєднання теплового насоса з буферною ємністю, ГВП та можливістю інтеграції із сонячною енергетикою формує сучасну, масштабовану та довгостроково вигідну систему, яка не тільки ефективно опалює будинок сьогодні, але й закладає основу для повної енергонезалежності в майбутньому.
