ОЖИДАЕТСЯ В ДЕКАБРЕ 2025 ГОДА

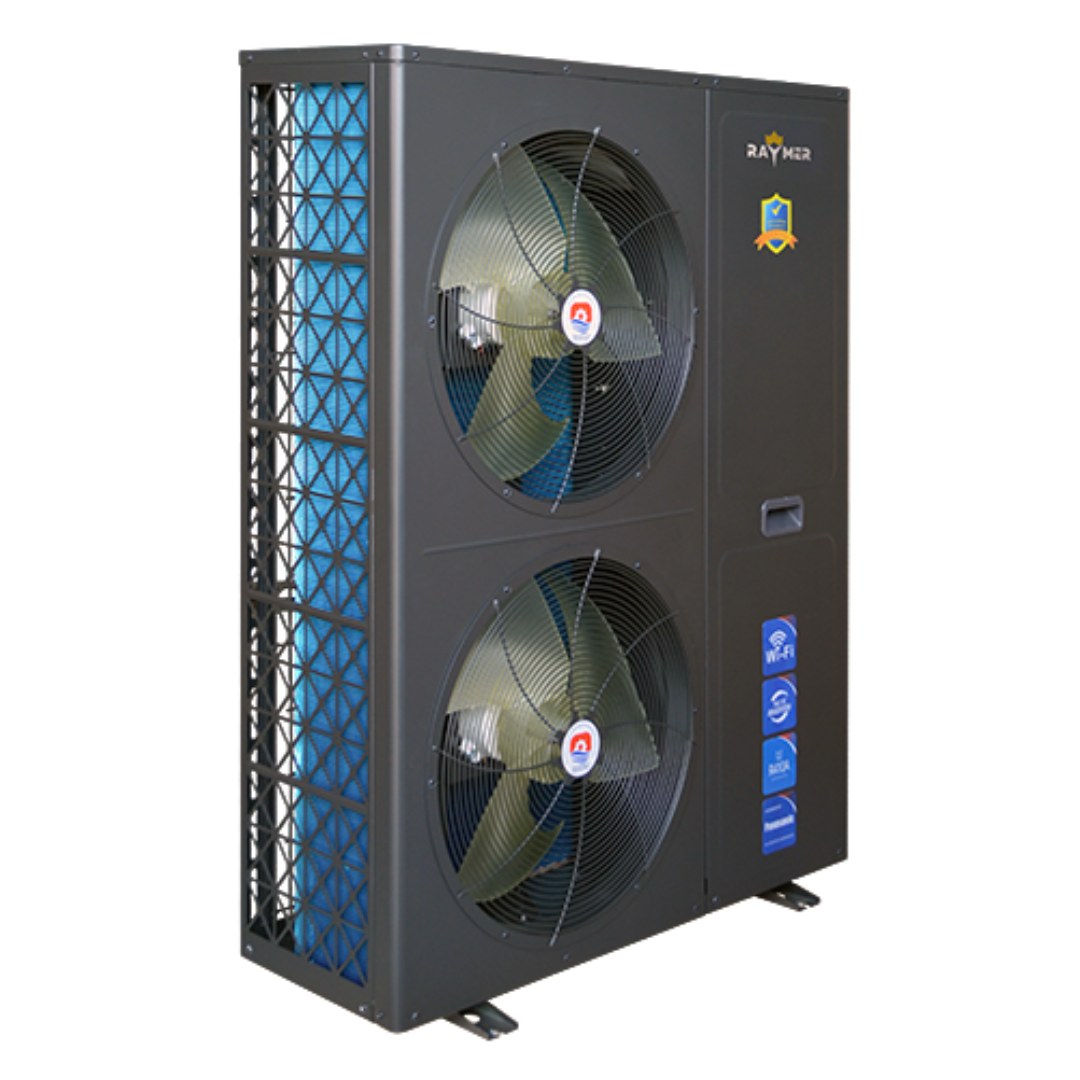

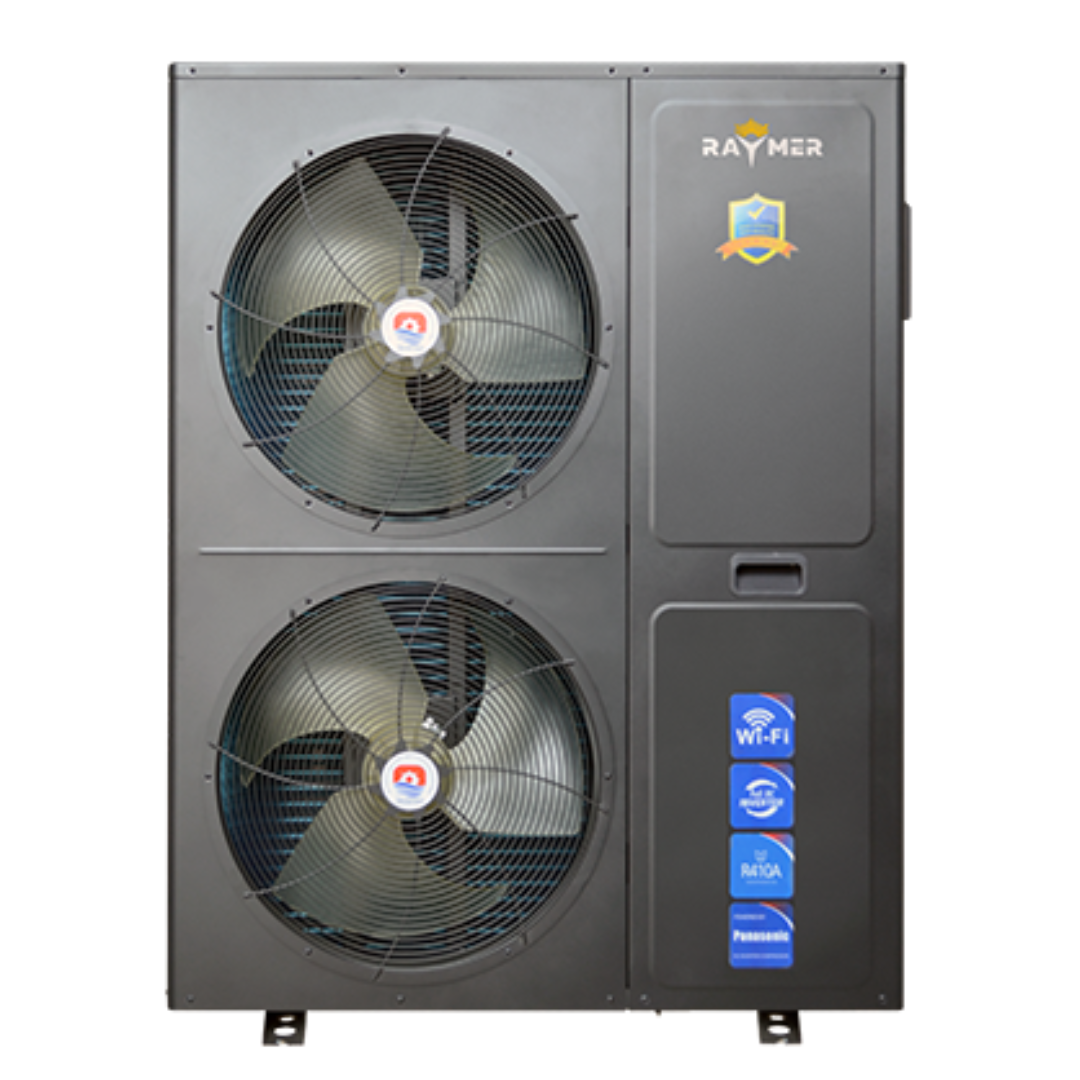

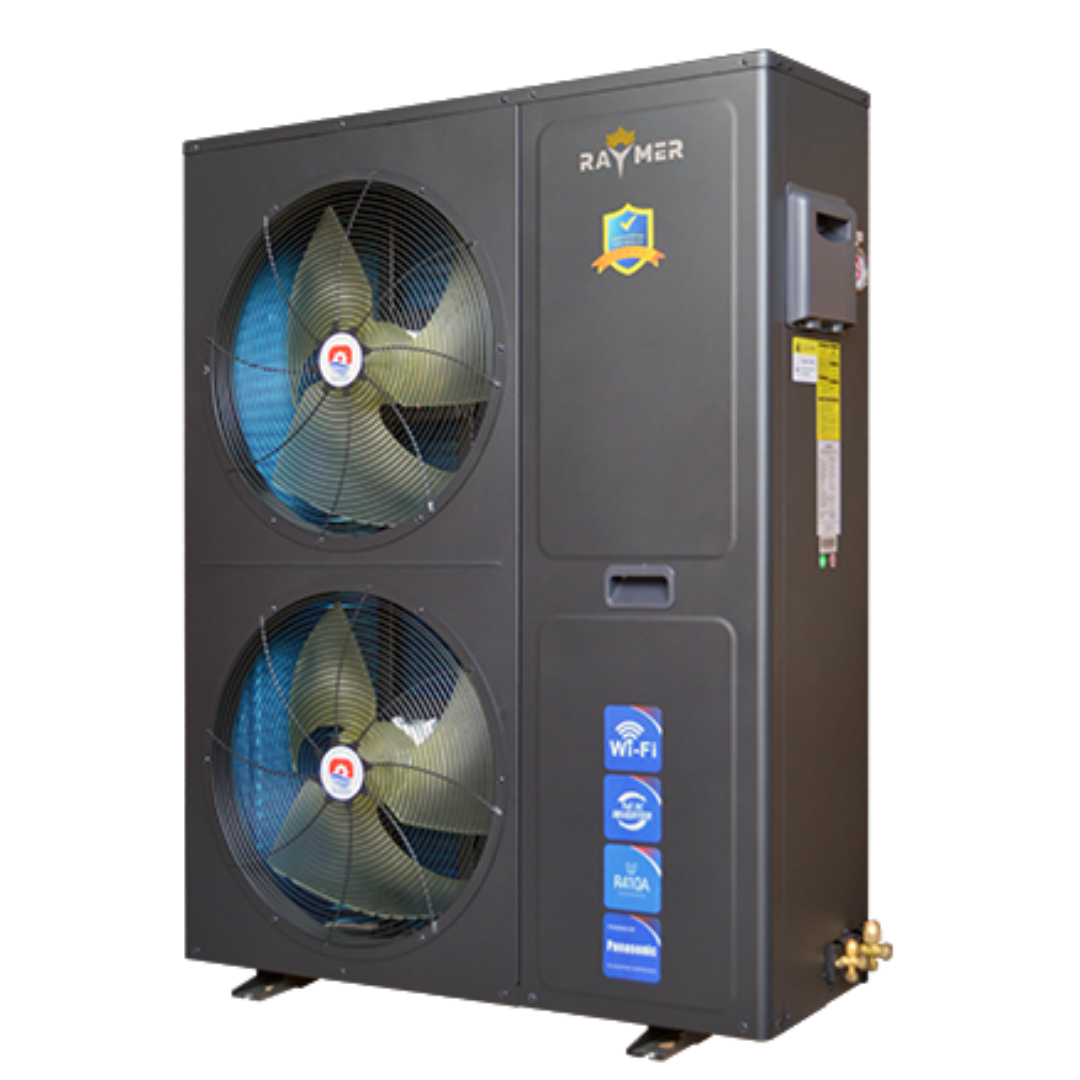

Тепловой насос Raymer RAY-18DS2-EVI (220 В) имеет мощность 18 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 240 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление.
Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду.
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях.
Оборудование отличается высокой надежностью и длительным сроком службы, обеспечивая стабильную и бесперебойную работу на протяжении многих лет. Сплит-система, разделяющая насос и внутренний блок, обеспечивает гибкость размещения оборудования и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.
Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-18DS2-EVI (220V) лучшим выбором среди других отопительных систем.
Особенности теплового насоса Raymer RAY-18DS2-EVI (220V):
1. Экономия электроэнергии
Тепловой насос является энергосберегающим решением для обогрева. Системы отопления на основе тепловых насосов могут сэкономить до 80% электроэнергии по сравнению с традиционными системами (газовым или электрокотлом). Это происходит благодаря использованию тепла из окружающей среды для обогрева вместо прямого производства тепла.
Сравнительный анализ показывает, что даже в холодных условиях тепловой насос способен эффективно работать, обеспечивая тепло в доме и при этом снижая электропотребление.
2. Экологическая чистота
Использование фреона R-32 делает его экологически безопасным вариантом. Хладагент R-32 (дифторметан) – это современный и более экологичный холодоагент, который широко применяется в системах тепловых насосов. Он известен своей эффективностью и низким воздействием на окружающую среду.
Основные характеристики R-32:
- Потенциал глобального потепления (GWP): 675 – значительно ниже, чем у R-410A (2088).
- Влияние на разрушение озонового слоя равна нулю (Ozone Depletion Potential — ODP = 0).
- Высокая энергоэффективность благодаря лучшей теплоемкости по сравнению с другими хладагентами.
- Сниженный расход в системах (на 20-30% меньше, чем R-410A).
- Температура кипения при атмосферном давлении: 51-65°C.
- Рабочее давление R-32 схоже с R-410A, но немного выше. Это требует использования систем с высокопрочным оборудованием.
- Чистый хладагент (не смесь), что упрощает его переработку и повторное использование.
- Класс безопасности: A2L (слабо горючий).
- За счёт высокой теплоемкости R-32 системы могут работать с меньшим энергопотреблением, что снижает эксплуатационные затраты.
3. Бесшумная работа и комфорт
Тепловой насос Raymer имеет бесшумную работу, что позволяет его использование в различных жилых помещениях, не нарушая комфорта.
Встроенная функция охлаждения в стандартной версии насоса обеспечивает приятный микроклимат в помещении даже в жаркое время года.
4. Инверторная технология
Инверторная технология в тепловом насосе позволяет регулировать мощность насоса в зависимости от реальных потребностей. Это означает, что он работает с максимальной эффективностью, подстраиваясь под изменения внешних условий.
Преимущества такой системы заключаются в более стабильном и комфортном обогреве, а также в дополнительной экономии энергии.
5. Технология EVI
Технология EVI (Enhanced Vapor Injection) дает тепловому насосу возможность работать даже в условиях низких температур, до -30 °C. Это расширяет сферу применения насоса, делая его пригодным для различных климатических зон.
6. Встроенный Wi-Fi модуль Wi-Fi модуль
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету.
Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
7. Абсолютно новый дизайн

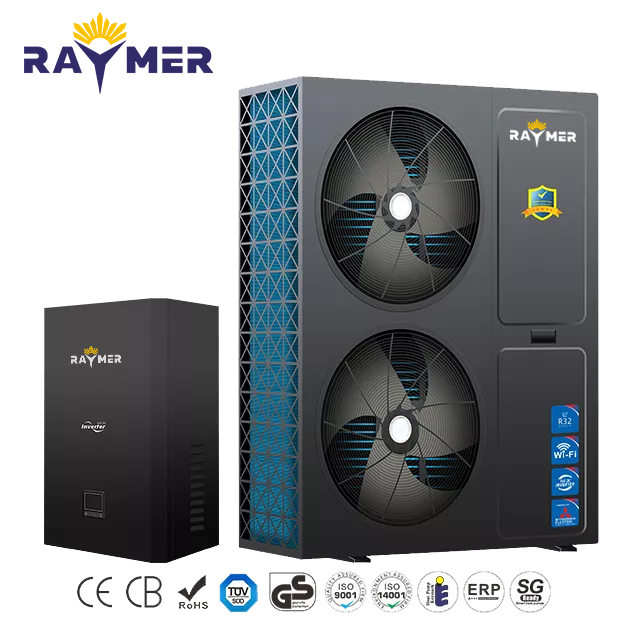

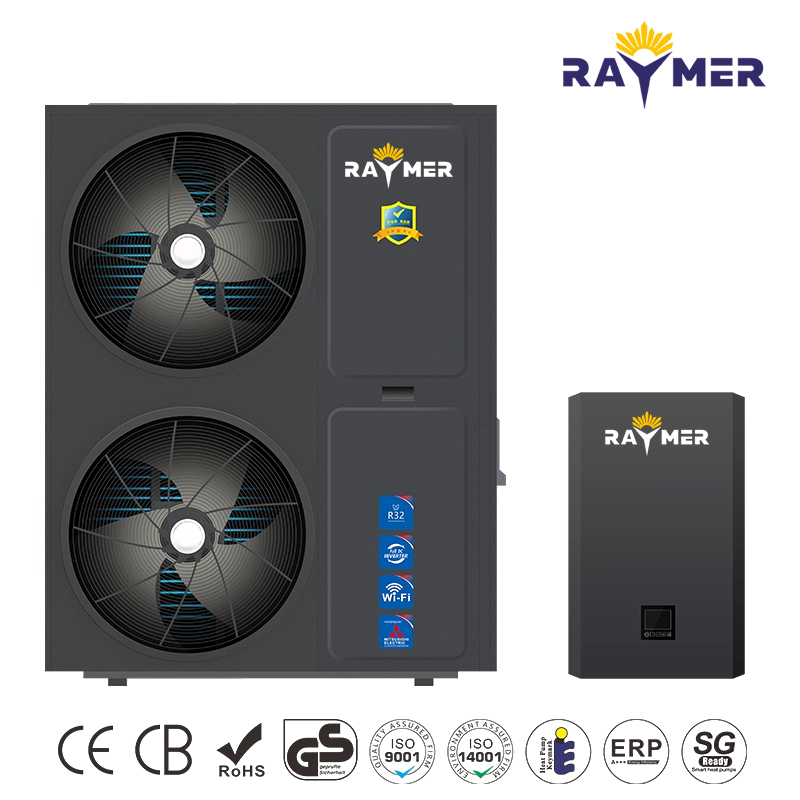

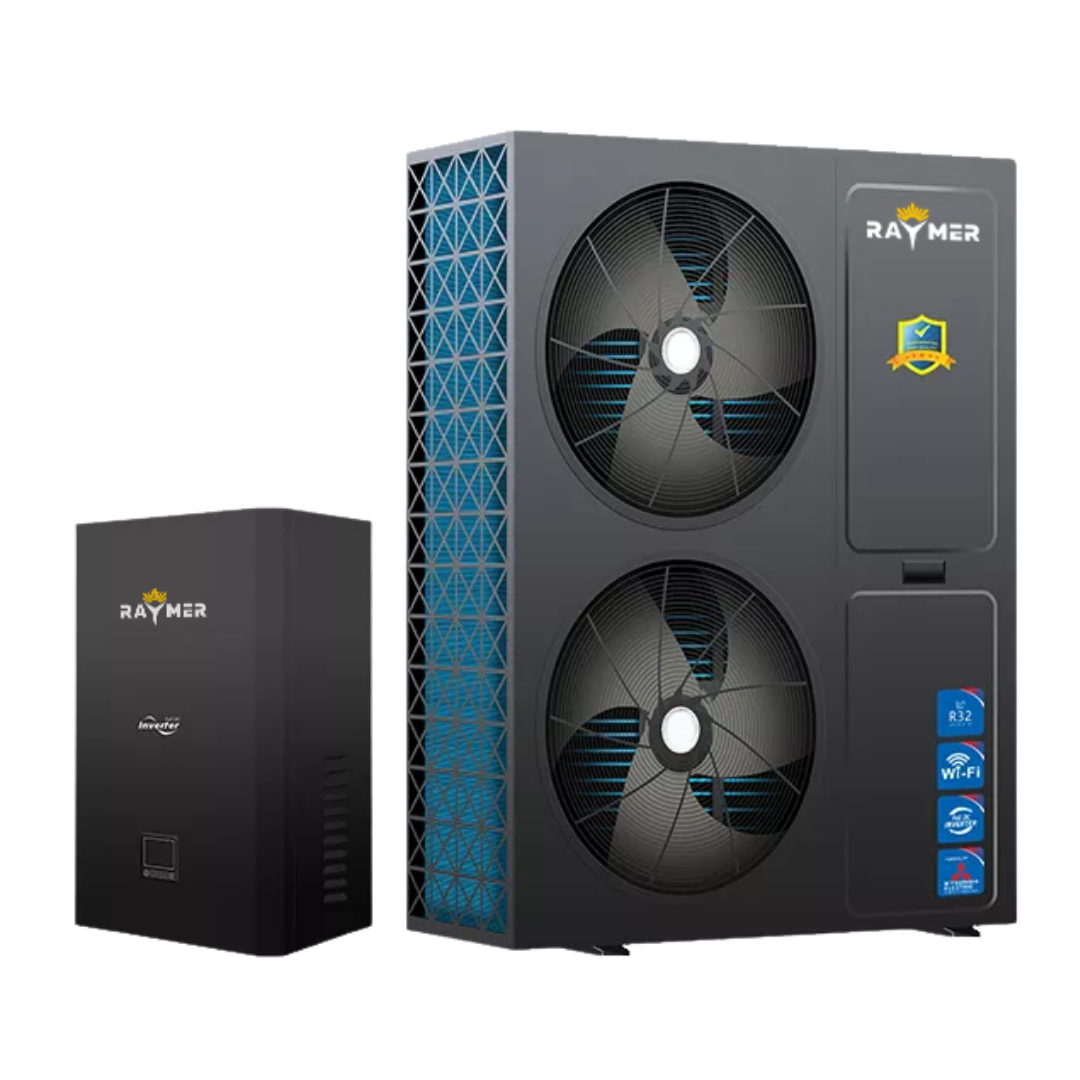

Тепловой насос Raymer RAY-18DS2-EVI (220V) 18 кВт сплит-система, отличается высокой надежностью и долговечностью. Современные технологии и качественные материалы обеспечивают долгий срок службы оборудования, а новый черный цвет наружного и внутреннего блоков теплового насоса гармонично вписывается в эстетический вид фасада и интерьера дома.
Почему мы выбрали именно черный цвет в новом дизайне?
Современный эстетический вид
Черный цвет придает продуктам стильный и современный вид, который легко вписывается в различные интерьеры. Он ассоциируется с премиум-классом и высоким качеством.
Практичность
Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что является удобным для пользователей.
Тепловые свойства
Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Тренды и потребительские предпочтения
Потребители часто выбирают технику, которая соответствует их стилю жизни и дизайну интерьера, и черный цвет часто считается универсальным и элегантным.
Отражение качества и долговечности
Черный цвет ассоциируется с долговечностью и прочностью. Это подчеркивает надежность и длительный срок службы тепловых насосов, что важно для потребителей при выборе подобной техники.

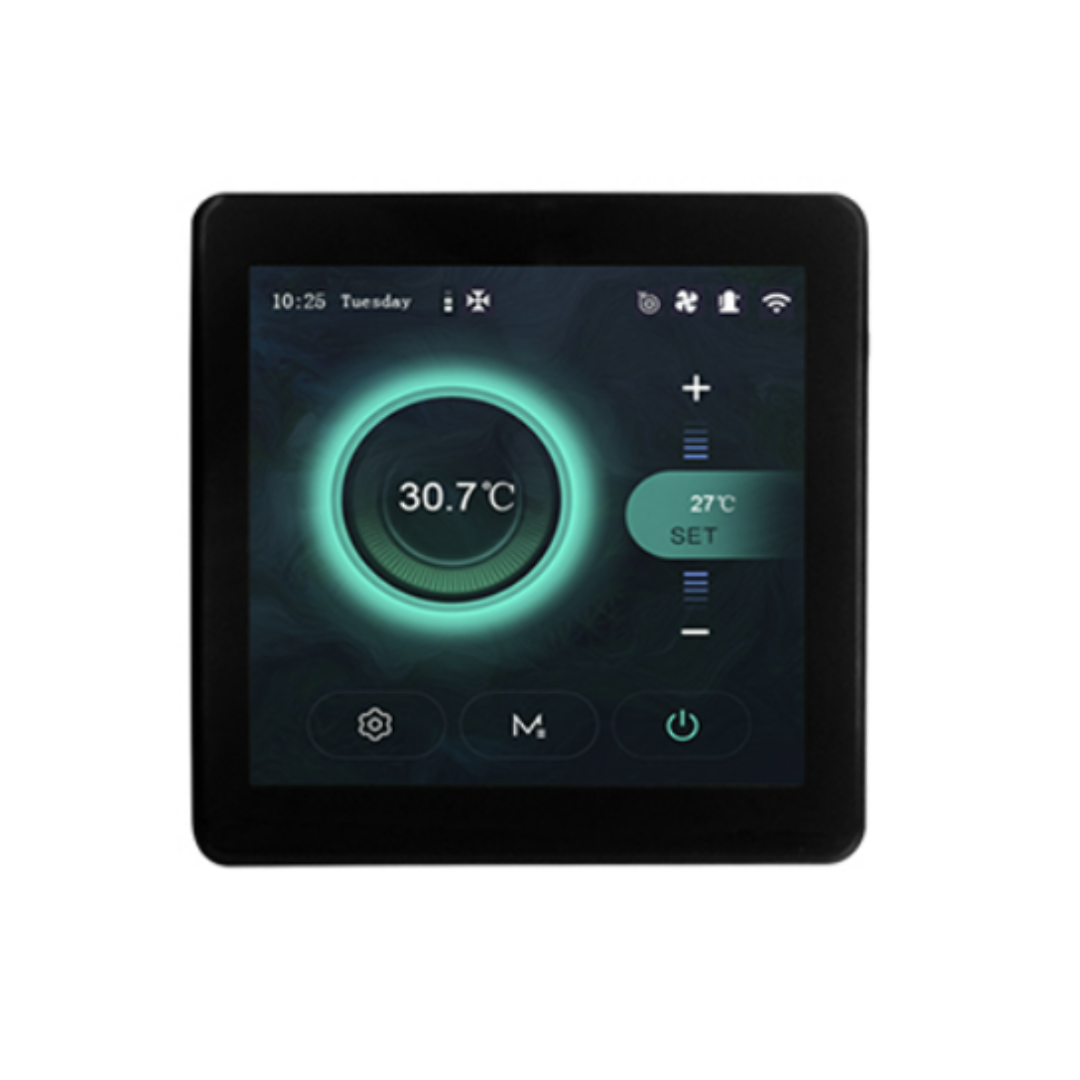

Новый усовершенствованный контроллер с расширенными функциями
Контроллер CCHW004 инверторного теплового насоса Raymer RAY-18DS2-EVI (220V) обеспечивает точный контроль температуры и эффективное управление тепловым насосом, что позволяет достичь высокой эффективности и надежности работы системы отопления и охлаждения.
Возможности и функции усовершенствованного контроллера CCHW004:
Измерение температуры и давления:
Контроллер получает данные от различных датчиков, установленных в системе. Датчики измеряют температуру воды на входе и выходе, температуру обратного и выхлопного газа, температуру окружающей среды, а также температуру змеевиков испарителя и конденсатора. Также контролируются показатели давления с помощью датчиков высокого и низкого давления.
Обработка данных и принятие решений:
Контроллер анализирует полученные данные для определения текущего состояния системы. На основе этих данных он регулирует работу компонентов теплового насоса для достижения оптимальной эффективности и поддержания заданных параметров. Это включает контроль температуры воды и воздуха, а также давления в системе.
Функции защиты и безопасности:
Система контролирует работу теплового насоса на предмет возможных аварийных ситуаций. При возникновении таких ситуаций, например, перегрева или превышения допустимого давления, контроллер может автоматически выключать отдельные компоненты для предотвращения повреждений.
Интеллектуальное управление и память:
Контроллер оснащен функцией памяти, которая позволяет сохранять настройки и параметры даже в случае отключения питания. Кроме того, он поддерживает подключение к сети через Tuya WIFI, что позволяет осуществлять дистанционное управление и мониторинг системы.
Интерфейс пользователя:
Для удобства пользователя контроллер оснащен цветным сенсорным TFT дисплеем, через который можно осуществлять настройки и контроль работы теплового насоса. На дисплее отображаются все ключевые параметры системы, а также сообщения о текущем состоянии и возможных неисправностях.
Управление компонентами системы:
Контроллер управляет работой водяного насоса, вентилятора, электрических нагревателей и клапанов. В зависимости от режима работы (отопление, охлаждение или подготовка горячей воды), он автоматически включает или выключает эти компоненты, обеспечивая оптимальную работу системы.
Обзор технологии EVI (Enhanced Vapor Injection) в тепловом насосе Raymer RAY
Технология EVI (Enhanced Vapor Injection) в тепловом насосе Raymer RAY-18DS2-EVI (220V) — это усовершенствованная функция, которая повышает эффективность и производительность теплового насоса, особенно в условиях низких температур. Технология EVI работает за счет впрыска дополнительного пара в процесс сжатия, что позволяет тепловому насосу поддерживать более высокий уровень эффективности даже при работе в более холодных климатических условиях.
В стандартном тепловом насосе при снижении температуры наружного воздуха КПД, как правило, снижается. Однако при использовании технологии EVI тепловой насос может оптимизировать свою работу благодаря регулированию расхода хладагента и впрыску дополнительного пара. Также перегрев хладагента перед впрыском хладагента в компрессор повышает давление и температуру на выходе из компрессора (что повышает температуру жидкости, выходящей из конденсатора). В результате повышается тепловая мощность и эффективность, что делает тепловой насос более пригодным для работы в зимних условиях.
К основным преимуществам технологии EVI относятся:
- Расширенный рабочий диапазон: EVI позволяет тепловому насосу эффективно работать при более низких температурах, что расширяет диапазон его применения и делает его пригодным для использования в более холодном климате.
- Улучшенные тепловые характеристики: Технология повышает тепловую мощность насоса, обеспечивая надежную и стабильную работу даже в неоптимальных условиях.
- Энергоэффективность: Оптимизируя цикл хладагента, технология EVI способствует повышению энергоэффективности и снижению общего энергопотребления.
- Лучшая способность к размораживанию: Впрыск пара помогает предотвратить образование инея на внешнем теплообменнике, улучшая способность теплового насоса к размораживанию.
Итак, технология EVI является важнейшей особенностью теплового насоса Raymer RAY, делая его более универсальным и эффективным решением для обеспечения отопления в различных погодных условиях, особенно в холодное время года.
Использование компрессора Panasonic
Тепловые насосы Raymer RAY-18DS2-EVI (220V) используют инверторные компрессоры постоянного тока Panasonic. Эти компрессоры являются компрессорами с переменной скоростью, питающиеся от инверторов постоянного тока. Скорость модулируется с помощью внешнего частотно-регулируемого электропривода — для управления скоростью компрессора. Скорость потока хладагента модулируется посредством изменения скорости компрессора. Коэффициент снижения зависит от конфигурации системы и производителя. Он модулируется от 15 или 25% до 100% при полной мощности. Это означает, что тепловой насос, работающий с инверторным компрессором постоянного тока, может легко регулировать свою производительность в соответствии с потребностью, просто изменяя частоту вращения компрессора. В отличие от обычных одно- или двухступенчатых компрессоров, тепловые насосы, оснащенные инверторным компрессором постоянного тока, не включаются и не выключаются, а работают непрерывно на более низких оборотах.
Принцип работы компрессора Panasonic
Жидкость из конденсатора разделяется на две части. Меньшая часть жидкости расширяется через дополнительный расширительный клапан, а затем направляется (или течет) в противоточный пластинчатый теплообменник. Основная часть жидкости, выходящая из конденсатора, охлаждается через экономайзер, одновременно испаряя и перегревая массовый поток впрыска. Этот дополнительный пластинчатый теплообменник, который более широко называют экономайзером, действует, таким образом, как дополнительный охладитель для основного потока жидкости и как испаритель для потока впрыскиваемой жидкости. Перегретый пар затем впрыскивается в промежуточное отверстие для впрыска пара в спиральном компрессоре.
Дополнительное переохлаждение увеличивает производительность испарителя за счет снижения температуры жидкости от TLI до TLO, таким образом уменьшая ее энтальпию. Дополнительный массовый поток конденсатора увеличивает мощность нагрева на ту же величину.
Эффективность спирального компрессора с впрыском пара выше, чем у обычного одноступенчатого спирального компрессора с такой же мощностью, поскольку дополнительная мощность достигается при пропорционально меньшей мощности. Массовый поток впрыска, создаваемый в процессе переохлаждения, сжимается только за счет более высокого межступенчатого давления, а не за счет более низкого давления всасывания.
Дополнительный эффект переохлаждения конфигурации EVI позволяет тепловому насосу забирать тепло извне при более низких наружных температурах. Это может объяснить, почему тепловые насосы с инвертором постоянного тока (без EVI) работают в диапазоне от -20⁰C до 45⁰C (температура наружного воздуха), в то время как тепловые насосы с инвертором постоянного тока EVI работают в диапазоне от -30⁰C до 45⁰C (температура наружного воздуха).
Встроенный циркуляционный насос Shinhoo
Циркуляционный насос для теплового насоса Raymer от Shinhoo предназначен для систем тепловых насосов. Он используется для переноса тепловой энергии из объектов с низкой температурой к объектам с высокой температурой.
Модель Shinhoo GPA H имеет терминальную коробку (со встроенной печатной платой), изолированную от корпуса двигателя, что делает ее идеальным выбором для систем тепловых насосов. Независимо от сезона (отопительного или охладительного), ваш тепловой насос всегда будет работать эффективно благодаря надежному насосу.
Преимущества:
Легкость установки и эксплуатации: Насос оснащен модуляцией широтно-импульсной модуляции (PWM), что позволяет регулировать его работу в соответствии с вашими потребностями, снижая уровень шума и значительно увеличивая расстояние связи. Управление осуществляется цифровым низковольтным сигналом PWM, что позволяет использовать насос для различных систем с различными требованиями к потоку.
Низкий уровень шума и высокий комфорт: Уровень шума: ≤42 дБ(A)
Низкое потребление энергии: Минимальное потребление электроэнергии составляет 3 Вт.
Экологичный дизайн: Показатель эффективности EEI ≤0.21 (Part-3)
Быстросъемный разъем питания: Обеспечивает быстрый запуск и остановку насоса.
Многофункциональная защита: Этот насос снабжен многофункциональной защитой, включая защиту от перенапряжения и перегрузки по току, а также защиту от низкого напряжения и низкого тока, защиту от перегрева, что обеспечивает дополнительную надежность и безопасность.

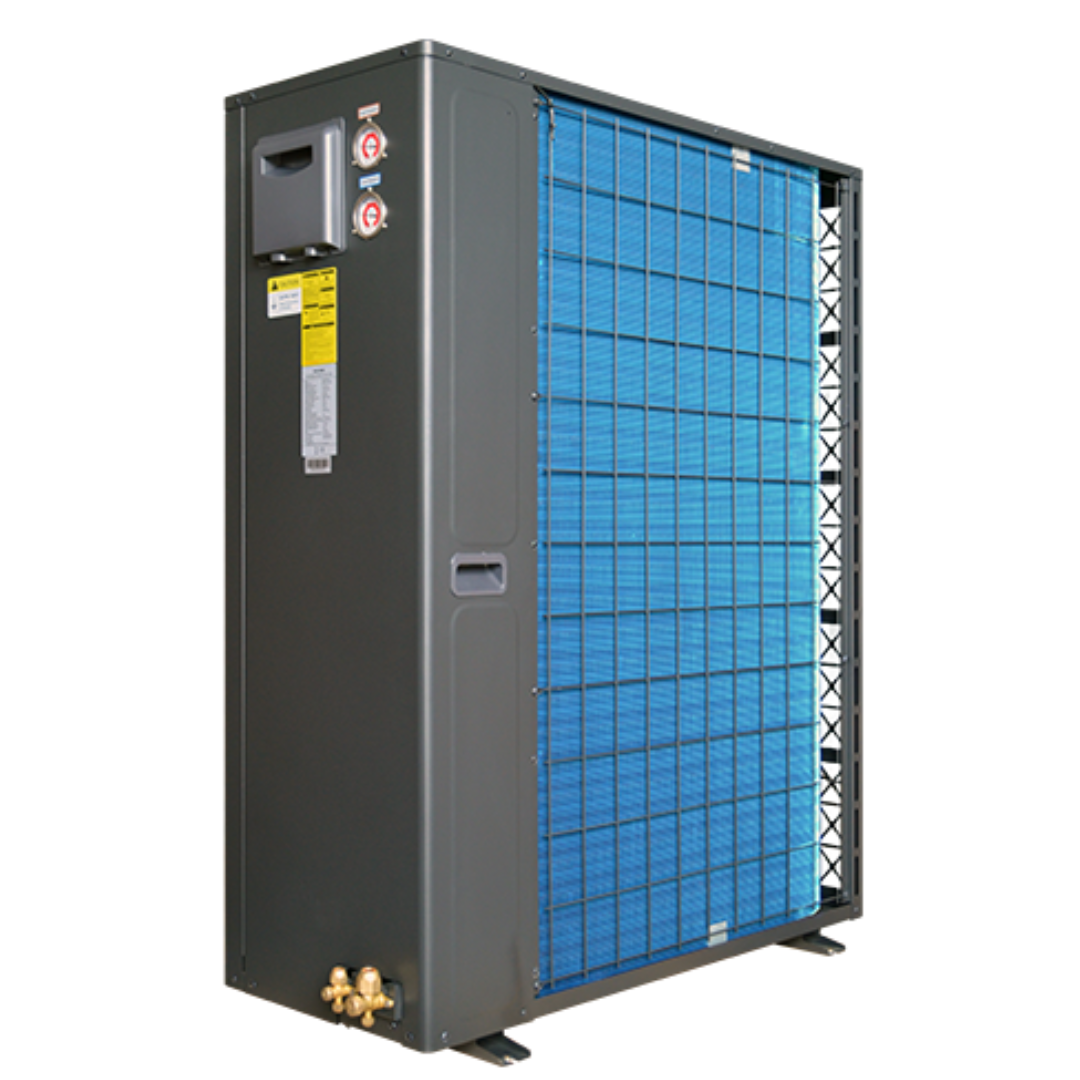

Специальное покрытие теплообменника Blue Fin
Покрытие Blue Fin является высокоэффективным защитным покрытием, которое наносится на алюминиевые ребра в теплообменниках тепловых насосов Raymer.
Это покрытие обеспечивает несколько ключевых преимуществ, которые повышают долговечность и эффективность оборудования:
Устойчивость к коррозии: Покрытие Blue Fin обеспечивает превосходную устойчивость к коррозии, особенно в суровых условиях, таких как прибрежные районы или промышленные зоны, где присутствуют соли и другие коррозионные вещества. Это помогает продлить срок службы теплообменников, защищая их от ржавчины и разрушения.
Предотвращение проникновения влаги: Благодаря предотвращению проникновения влаги, покрытие Blue Fin снижает риск повреждения, вызванного каплями воды, что может привести к коррозии и другим проблемам в катушках и ребрах.
Устойчивость к ударам: Покрытие придает гибкость и ударопрочность, делая ребра более устойчивыми к физическим повреждениям во время эксплуатации и обслуживания.
Защита от пыли и мусора: Покрытие Blue Fin предотвращает накопление пыли и мусора на ребрах, что может препятствовать воздушному потоку и снижать эффективность теплообменника. Это облегчает обслуживание и обеспечивает стабильную работу.
Повышение эффективности: Благодаря поддержанию чистых и некоррозионных ребер, покрытие помогает сохранить эффективность теплообменника, обеспечивая оптимальную тепловую производительность в течение всего срока службы.
В целом, покрытие Blue Fin является важной особенностью для теплообменников, используемых в сложных условиях, предоставляя защиту, которая повышает долговечность, эффективность и легкость обслуживания.
Режимы работы насоса Raymer RAY-18DS2-EVI (220V)
Режим обогрева:
В режиме обогрева вентиляторы наружного блока насоса работают с регулируемой скоростью.
Насос использует теплообменник воздух-холодоагент, расположенный в задней части агрегата, в качестве испарителя. Этот компонент играет ключевую роль в процессе обогрева.
Во время работы насос привлекает наружный воздух через этот теплообменник. Низкотемпературный воздух обогащается теплом, извлекаемым из хладагента, и становится теплее.
Теплообменник передает этот нагретый воздух внутрь здания, где он используется для обогрева помещения.
Охлажденный воздух после прохождения через теплообменник выбрасывается наружу через решетки вентиляторов, которые расположены в передней части насоса.
Режим Охлаждения:
В режиме охлаждения, теплообменник воздух-хладагент работает как конденсатор.
Горячий газ, циркулирующий в системе, передает свое тепло хладагенту, который в свою очередь передает это тепло наружному воздуху через теплообменник.
Прохладный воздух, после охлаждения хладагентом, поступает в помещение и охлаждает его.
Горячий воздух после передачи тепла воздуху наружу выбрасывается через передние решетки вентиляторов.
Этот процесс позволяет эффективно регулировать температуру внутри помещения в зависимости от режима работы теплового насоса Raymer. Кроме того, важно учесть, что при работе в холодных условиях, когда существует риск замерзания, можно использовать антифриз для предотвращения повреждения системы при низких температурах.

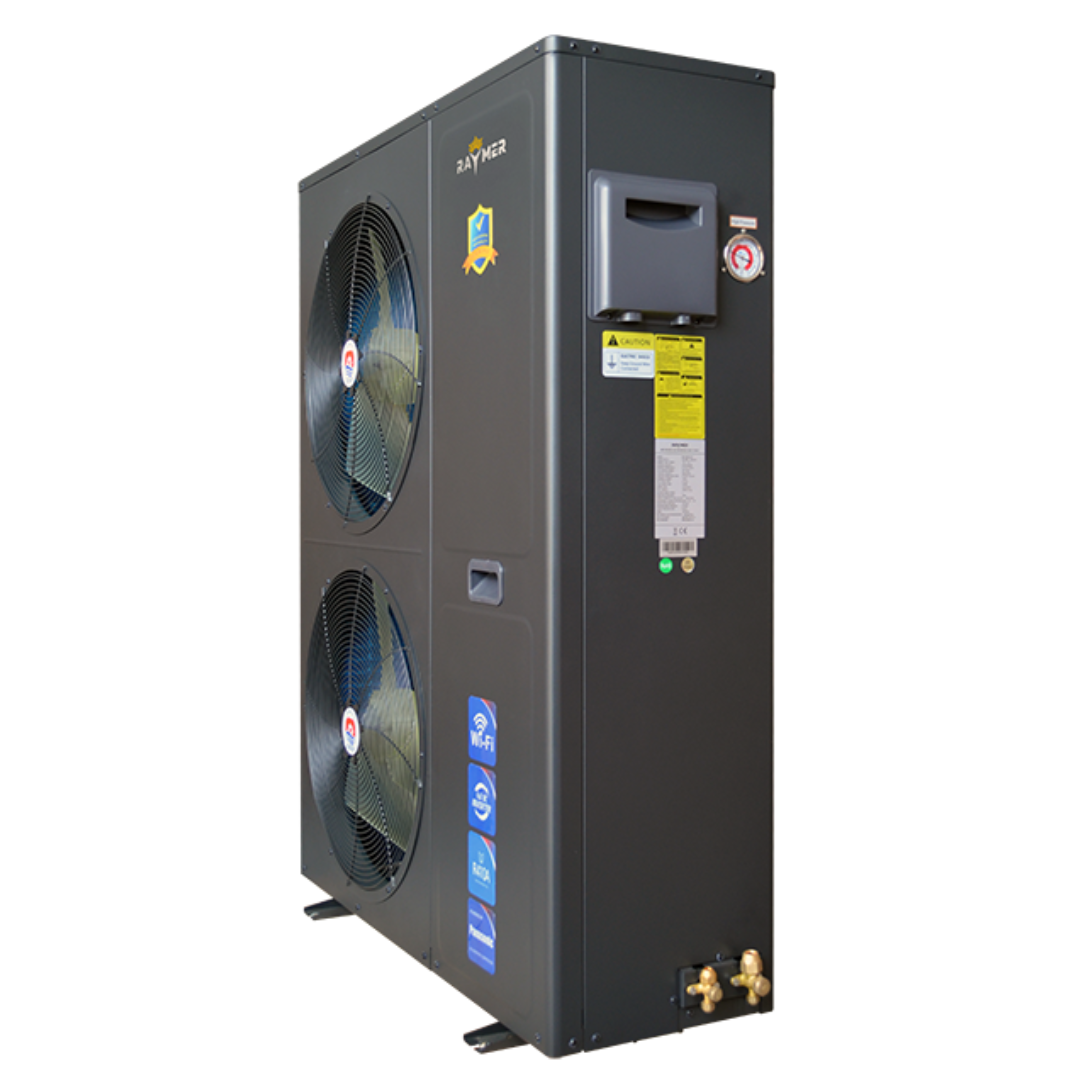

Размеры внешнего блока
Тепловой насос воздух-вода Raymer RAY-18DS2-EVI (220V) 18 кВт, сплит-система, представляет собой передовое решение для обогрева домов. Его экономичность, экологическая чистота, инверторная технология, технология EVI, а также высокая надежность и долговечность делают его привлекательным выбором для тех, кто стремится к эффективному и устойчивому отоплению.
Характеристики
|
Потребляемая мощность при нагреве Потребляемая мощность на охлаждение |
4.34 КВТ 5 квт |
|---|---|
| COP |
3.70~4.80 |
|
Номинальная тепловая мощность Номинальная холодильная мощность |
18 КВТ 14 кВт |
| Коэффициент EER |
2,8 |
| Температура нагрева теплоносителя |
55℃/60℃ |
| Размеры фреоновой магистрали |
3/8″ _ 5/8″ (9,52 + 15,9) |
| Подключение к водопроводу |
1″F |
| Электропитание |
220V/1N/50HZ |
| Рабочий диапазон наружных температур |
-30℃/+43℃ |
|
Размеры устройства , мм: Чистый размер (наружный блок) (Ш * Д * В) Чистый размер (внутренний блок) (В × Ш × Г) |
1060*440*1375,5 450*328*730 |
|
Вес устройства, кг.: Вес нетто Вес брутто |
190 205 |
| Уровень шума, Дб |
≤60 |
| Тип хладагента |
R32 |
| Тип компрессора |
Panasonic Rotary EVI DC inverter |
| Расширительный бак внутреннего блока,л. |
5 |
| Циркуляционный насос |
Shinhoo Master H 25-9 |
| Четырехходовой клапан |
Sanhua |
| Теплообменник на стороне воды |
Паяный пластинчатый теплообменник SS 316 |
| Класс эффективности циркуляционного насоса |
А / А+ |
| модуль Wi-Fi |
встроенный |
| Контроллер |
CCHW004 с сенсорным экраном |
| Количество вентиляторов |
2 |
| Материал корпуса | Оцинкованная сталь, крашенный чёрный |
| IP Grade (уровень защиты) | IPX4 |
| Диапазон температуры горячей воды на выходе (℃) | 25-60 |
| Диапазон температуры охлаждающей воды на выходе (℃) | 7-12 |
