В нашу компанию обратился владелец квартиры в доме старого фонда с просьбой модернизировать существующую систему отопления. Квартира площадью 150 м² отапливалась электрокотлом и имела автономную систему, однако расход электроэнергии был слишком высоким, а эффективность — недостаточной, особенно в морозный период. Клиент поставил задачу подобрать современное, экономное и стабильное решение, которое подходит для квартиры в старой застройке, не создает чрезмерного шума, может работать зимой до –25°C и легко интегрируется в уже существующую гидравлическую систему. Поэтому было решено установить инверторный тепловой насос Raymer RAY-15DS2-EVI (380V), обеспечивающий необходимую мощность, стабильность и комфорт при минимальных затратах.
Решением для этого объекта явилось комплексное обновление всей системы отопления с учетом особенностей квартиры и уже существующего трубопровода. Кроме монтажа наружного и внутреннего блока теплового насоса Raymer RAY-15DS2-EVI (380V), система дополнительно укомплектована:
✔ Буферный бак Raymer IMP 100 л – стабилизирует работу теплового насоса, уменьшает количество запусков компрессора, обеспечивает равномерное гидравлическое распределение и повышает энергоэффективность в межсезонье.
✔ Электротеном 3 кВт, совместимым с баками Raymer IMP – это дополнительный источник тепла, автоматически усиливающий систему в пиковые холодные периоды или во время быстрого догрева. Такой тандем позволяет поддерживать комфортную температуру даже при экстремально низких температурах, оптимизируя работу теплового насоса и уменьшая нагрузку на компрессор.

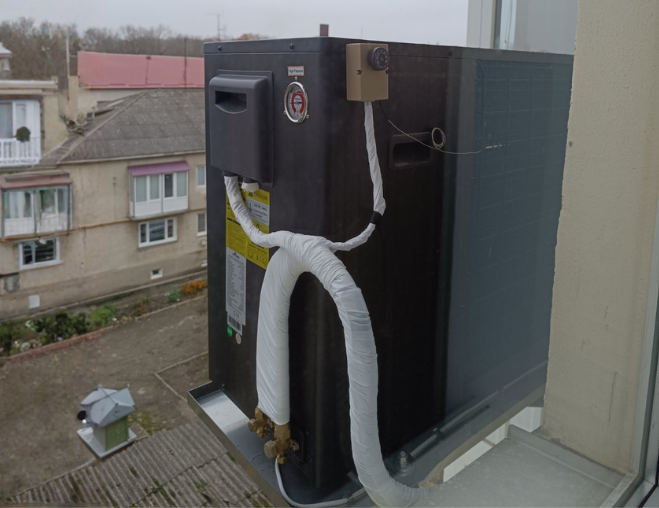

Наружный блок теплового насоса установлен на специальной металлической подставке с поддоном и организованным стоком для конденсата, что является оптимальным решением для монтажа в квартире на высоте и возле балкона. Особенности монтажа:
Блок смонтирован на высоте рядом с балконом, обеспечивающим:
Все магистрали — фреоновые и электрические — аккуратно утеплены и изолированы, что уменьшает теплопотери, предотвращает обмерзание и продлевает ресурс системы. Монтаж произведен так, чтобы не нарушать конструкции балкона, а также обеспечить надежность и бесшумную работу.
Гидромодуль установлен в техническом помещении на мансарде специально выделенном под котельную. Монтаж выполнен на капитальную стену, что гарантирует высокую жесткость и надежную фиксацию оборудования при работе теплового насоса. Крепления подобраны с учетом веса гидромодуля и вибрационной нагрузки, поэтому конструкция работает стабильно и без шумов. Гидромодуль расположили так, чтобы все ключевые элементы системы – буферная емкость, распределительные узлы, трубопроводы и электрические подключения – были максимально близки друг к другу. Такой подход позволил:
Все подключения выполнены аккуратно, соблюдая технологические нормы: предусмотрено пространство для замены комплектующих, теплоизоляцию трубопроводов и защиту от конденсата. Благодаря продуманному размещению, гидромодуль стал логичным и центральным элементом системы отопления, обеспечивая ее эффективную и бесперебойную работу.
В рамках проекта предусмотрена установка солнечного инвертора мощностью 12 кВт и аккумуляторных батарей общей емкостью 21 кВт·ч. Такая конфигурация позволяет существенно повысить энергонезависимость объекта и обеспечить стабильную работу теплового насоса даже при перебоях с питанием.
Солнечный инвертор превращает энергию, производимую фотомодулями, в качественное электричество для питания теплового насоса Raymer RAY-15DS2-EVI (380V), циркуляционных насосов, системы управления и других потребителей в доме.
Аккумуляторы работают как буфер и обеспечивают непрерывное питание оборудования в периоды низкой генерации или полного отсутствия электроэнергии. Благодаря такому решению тепловой насос может работать автономно до нескольких часов, поддерживая тепло и горячую воду даже во время аварийных отключений.
Кроме того, владелец получает возможность оптимизировать потребление электроэнергии, уменьшить пиковые нагрузки и более эффективно использовать дешевую или собственную «зелено» производимую энергию. В комплексе это создает высокоэффективную, стабильную и энергонезависимую систему отопления, которая не только экономит средства, но обеспечивает максимальный уровень комфорта и безопасности для всего дома.
Установка теплового насоса в квартире имеет свои специфические требования и значительно отличается от монтажа в частных домах. Главная особенность – необходимость полностью замкнутой отопительной системы, которая не зависит от центрального отопления и работает автономно. Замкнутая система отопления – ключевое условие. В квартире тепловой насос может работать только в условиях, когда есть отдельный, независимый отопительный контур. Это означает:
Замкнутость контура позволяет тепловому насосу работать стабильно, обеспечивать высокий COP и точно поддерживать необходимые параметры тепла и ГВС. Размещение внутренних компонентов — ближе к ванной комнате. Поскольку тепловой насос способен обеспечивать не только отопление, но и горячее водоснабжение, его внутренние модули (гидромодуль, бойлер или буферная емкость) желательно размещать:
Это обеспечивает минимальные теплопотери при транспортировке горячей воды, короткий путь трубопроводов к смесителям и удобство дальнейшего обслуживания. Компактность оборудования – преимущество квартирных систем Современные тепловые насосы для квартир обычно имеют:
Наружный блок устанавливается на фасаде дома, балконе или технической площадке, с учетом виброизоляции и шумопоглощения. Инженерные требования к установке теплового насоса в квартире Монтаж теплового насоса в квартире требует тщательной подготовки и соблюдения технических норм как для обеспечения безопасной работы, так и для достижения максимальной эффективности. Электропитание Для теплового насоса обязательно нужно организовать:
Водопровод и разведение ГВС. Поскольку тепловой насос обеспечивает не только отопление, но и нагрев горячей воды, нужны:
Дренаж Тепловой насос образует конденсат как при работе наружного, так и внутреннего блока, поэтому следует предусмотреть:
Установка теплового насоса представляет собой выгодное решение как с точки зрения экономии, так и комфорта. Вот основные преимущества: Впечатляющая экономия — до 70%на отоплении и горячей воде: инверторный тепловой насос использует тепло из окружающей среды, а не генерирует его за счет высоких затрат электроэнергии, как электрокотел. В результате:
Полная автономность. Тепловой насос делает квартиру независимой от:
