До нашої компанії звернувся власник квартири у будинку старого фонду з проханням модернізувати існуючу систему опалення. Квартира площею 150 м² опалювалась електрокотлом і мала автономну систему, однак витрати електроенергії були занадто високими, а ефективність — недостатньою, особливо в морозний період.
Клієнт поставив завдання підібрати сучасне, економне та стабільне рішення, яке підходить для квартири у старій забудові, не створює надмірного шуму, може працювати взимку до –25°C та легко інтегрується у вже наявну гідравлічну систему.
Саме тому було вирішено встановити інверторний тепловий насос Raymer RAY-15DS2-EVI (380V), що забезпечує необхідну потужність, стабільність та комфорт при мінімальних витратах.
Рішенням для цього об’єкта стало комплексне оновлення всієї системи опалення з урахуванням особливостей квартири та вже існуючого трубопроводу.
Окрім монтажу зовнішнього та внутрішнього блоку теплового насоса Raymer RAY-15DS2-EVI (380V), система була додатково укомплектована:
✔ Буферним баком Raymer IMP 100 л – він стабілізує роботу теплового насоса, зменшує кількість запусків компресора, забезпечує рівномірний гідравлічний розподіл та підвищує енергоефективність у міжсезоння.
✔ Електротеном 3 кВт, сумісним з баками Raymer IMP – це додаткове джерело тепла, яке автоматично підсилює систему у пікові холодні періоди або під час швидкого догріву. Такий тандем дозволяє підтримувати комфортну температуру навіть при екстремально низьких температурах, оптимізуючи роботу теплового насоса та зменшуючи навантаження на компресор.

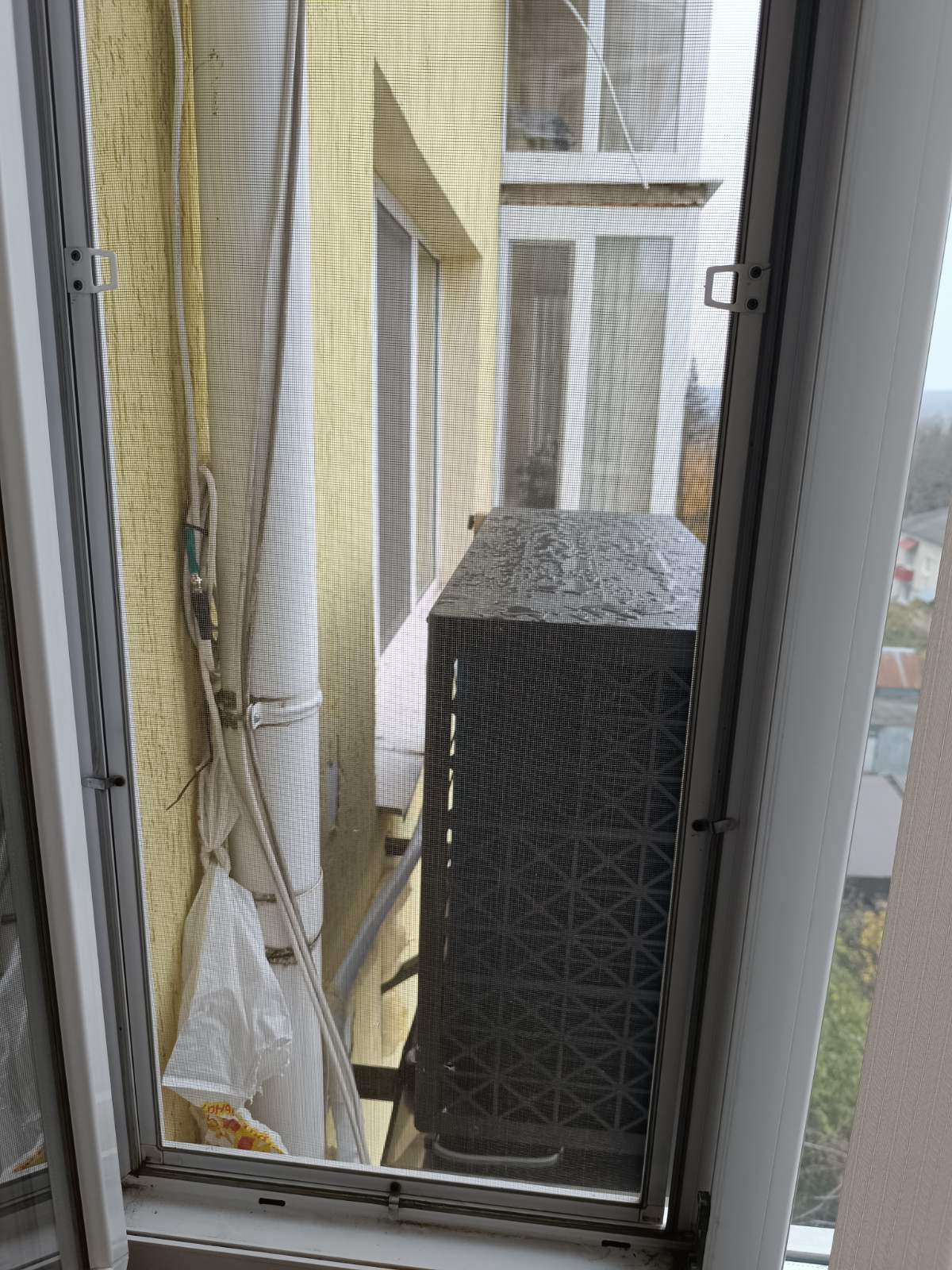

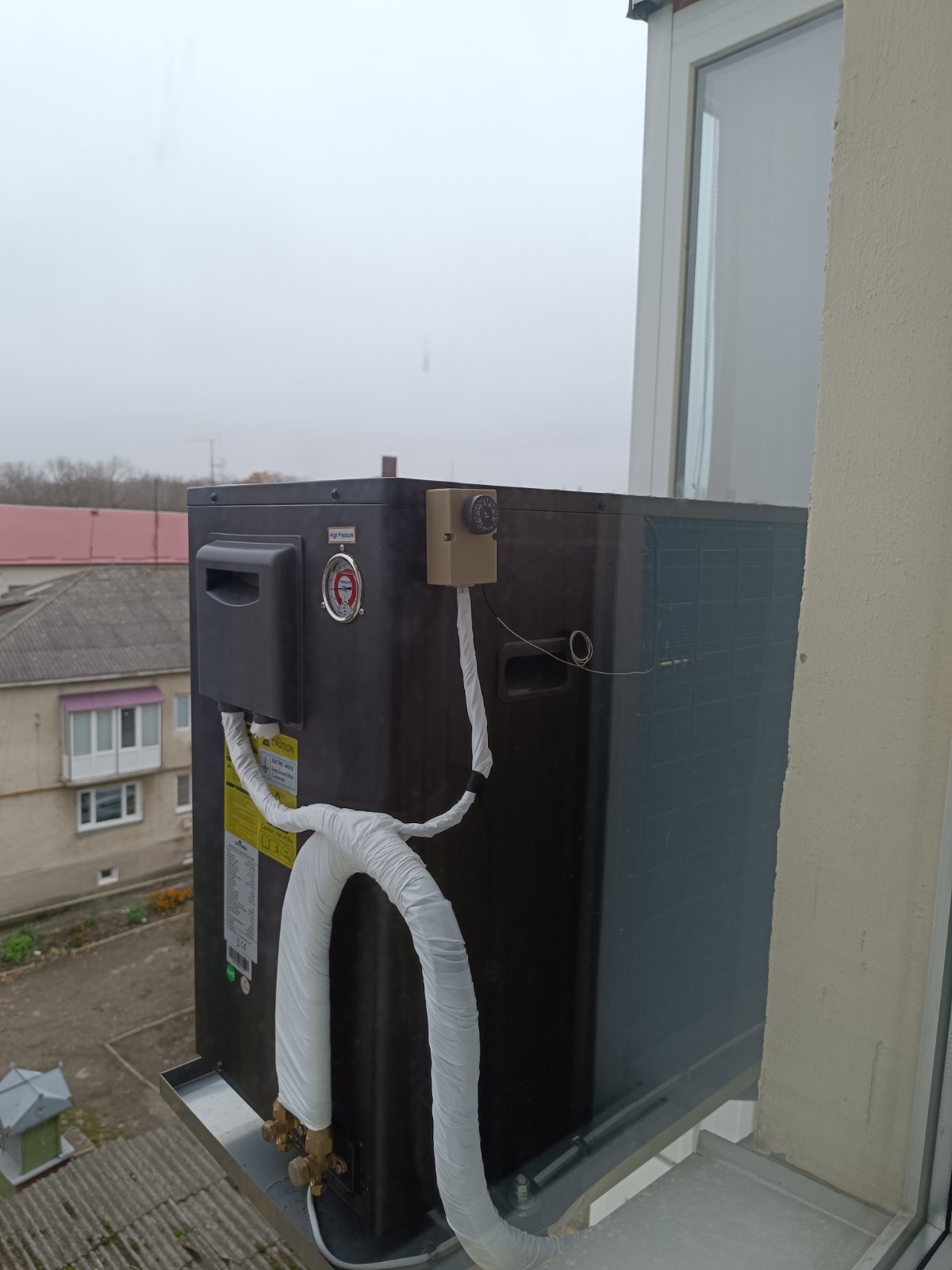

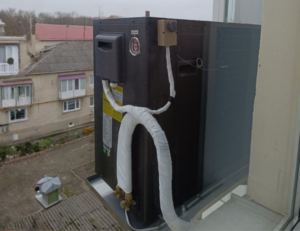

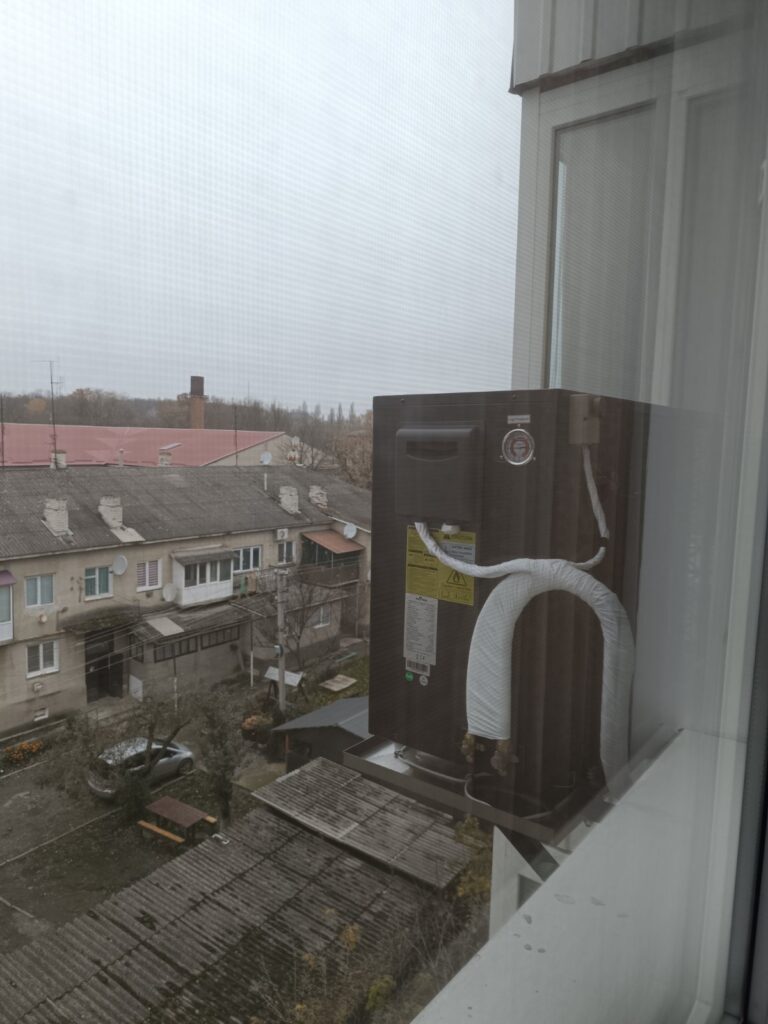

Зовнішній блок теплового насоса встановлено на спеціальній металевій підставці з піддоном та організованим стоком для конденсату, що є оптимальним рішенням для монтажу в квартирі на висоті та біля балкону.
Блок змонтовано на висоті поруч із балконом, що забезпечує:
Усі магістралі — фреонові та електричні — акуратно утеплені та ізольовані, що зменшує тепловтрати, запобігає обмерзанню та продовжує ресурс системи.
Монтаж проведено так, щоб не порушувати конструкції балкону, а також забезпечити надійність і безшумну роботу.

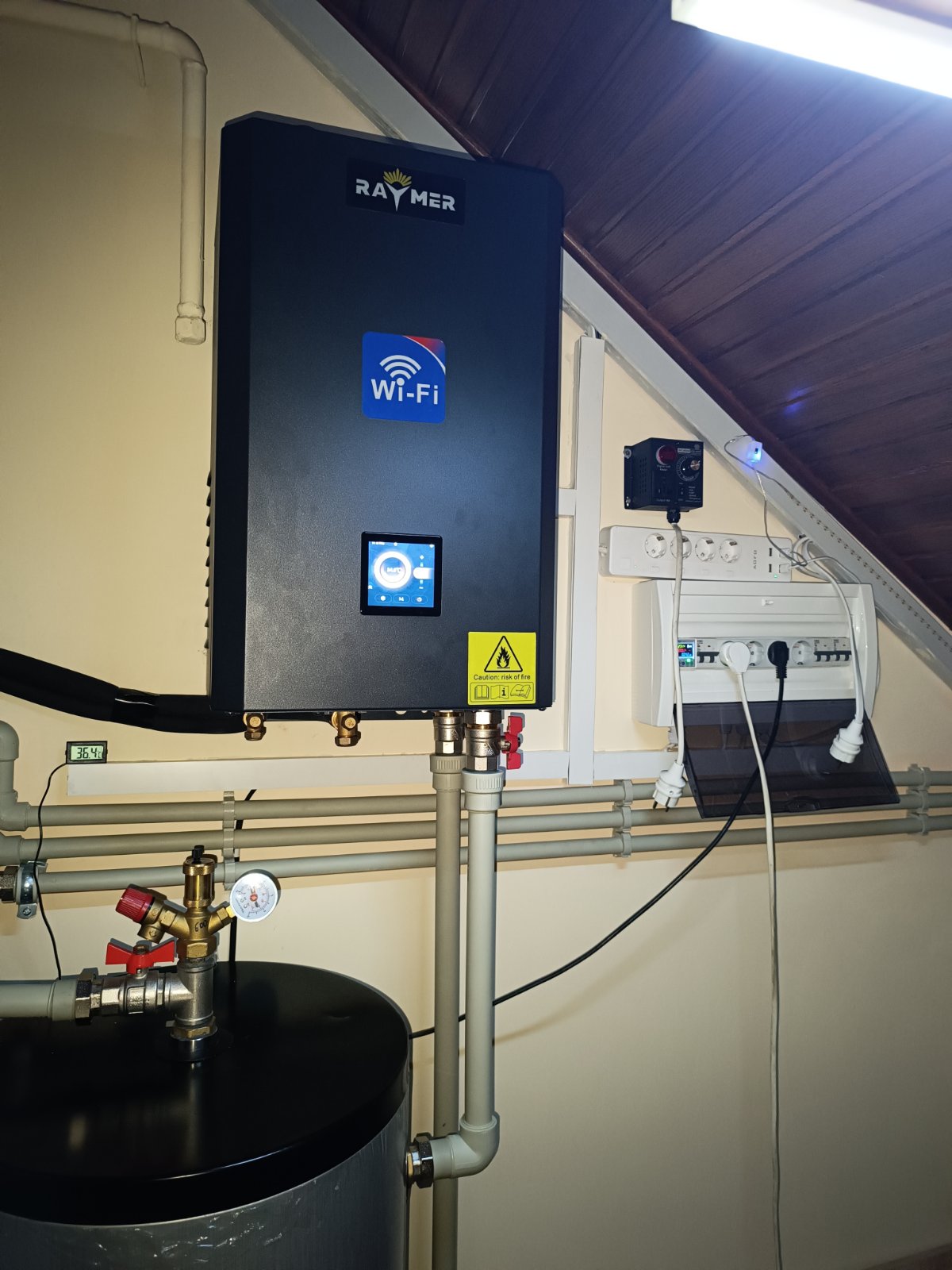

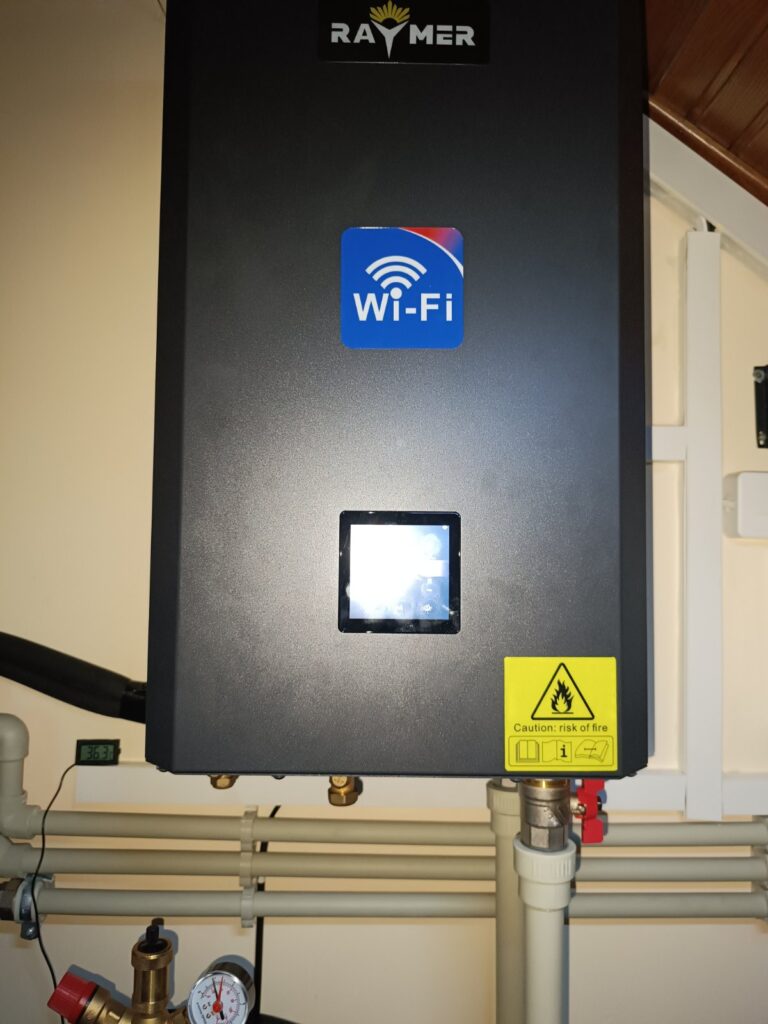

Гідромодуль встановлено у технічному приміщенні на мансарді, спеціально виділеному під котельню. Монтаж виконано на капітальну стіну, що гарантує високу жорсткість та надійну фіксацію обладнання під час роботи теплового насоса. Кріплення підібрані з урахуванням ваги гідромодуля та вібраційних навантажень, тому конструкція працює стабільно й без шумів.
Гідромодуль розташували так, щоб усі ключові елементи системи — буферна ємність, розподільчі вузли, трубопроводи та електричні підключення — були максимально близько один до одного. Такий підхід дозволив:
Усі під’єднання виконані акуратно, із дотриманням технологічних норм: передбачено простір для заміни комплектуючих, теплоізоляцію трубопроводів та захист від конденсату. Завдяки продуманому розміщенню гідромодуль став логічним і центральним елементом системи опалення, забезпечуючи її ефективну та безперебійну роботу.

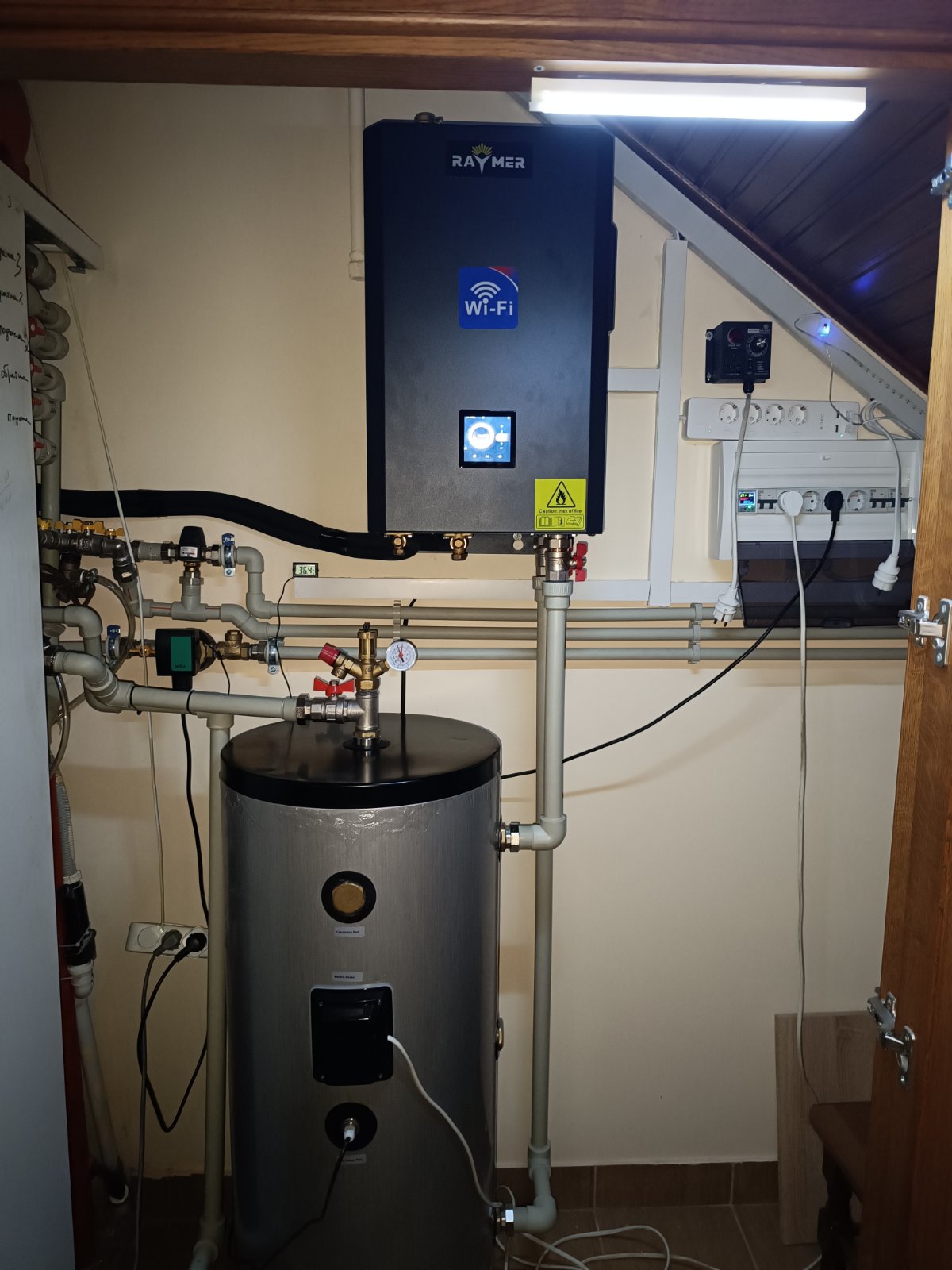

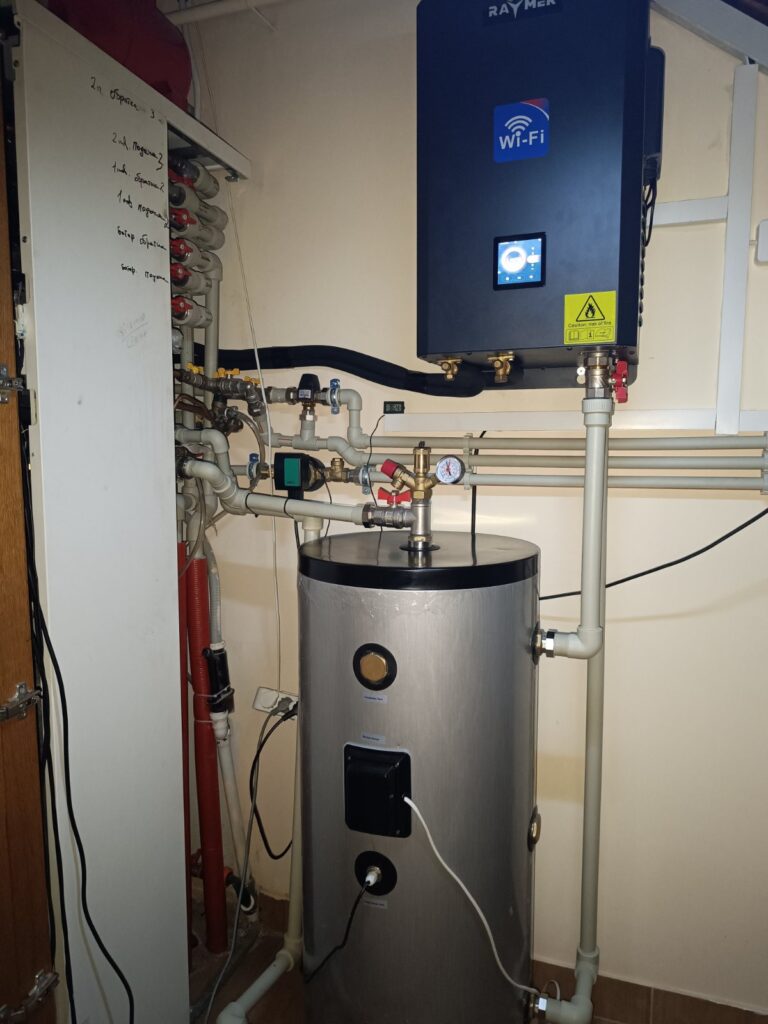

Буферну ємність змонтовано у технічному приміщенні безпосередньо поруч із гідромодулем теплового насоса. Таке розташування забезпечує компактне та логічне компонування всієї котельні, спрощує прокладання трубопроводів і дозволяє зменшити теплові втрати на магістралях. Бак встановлено на рівну та міцну основу, що гарантує його стійкість і виключає появу вібрацій або перекосів під час роботи системи.
Підключення виконано відповідно до правильної гідравлічної схеми: подаючі та зворотні магістралі під’єднані через відповідні патрубки буферної ємності, встановлено запірну арматуру для зручного відключення окремих ділянок системи, а також змонтовано групу безпеки та термометр для постійного контролю робочих параметрів. Усі трубопроводи акуратно розведені, надійно зафіксовані та розташовані таким чином, щоб забезпечити охайний вигляд котельні й мінімізувати ризик механічних пошкоджень під час експлуатації.
Завдяки близькому розташуванню буфера до гідромодуля вдалося скоротити довжину труб, зменшити гідравлічний опір і забезпечити швидку циркуляцію теплоносія між основними вузлами системи. Це не лише підвищує енергоефективність, а й спрощує доступ для сервісного обслуговування, налаштування автоматики та проведення періодичної діагностики.
У результаті буферна ємність ефективно виконує свою основну функцію — стабілізує роботу теплового насоса, накопичує запас теплової енергії та забезпечує рівномірне постачання теплоносія до контурів опалення. Така схема підключення підвищує загальну надійність системи, зменшує кількість пусків компресора та сприяє довговічній і економічній роботі всього комплексу обладнання.

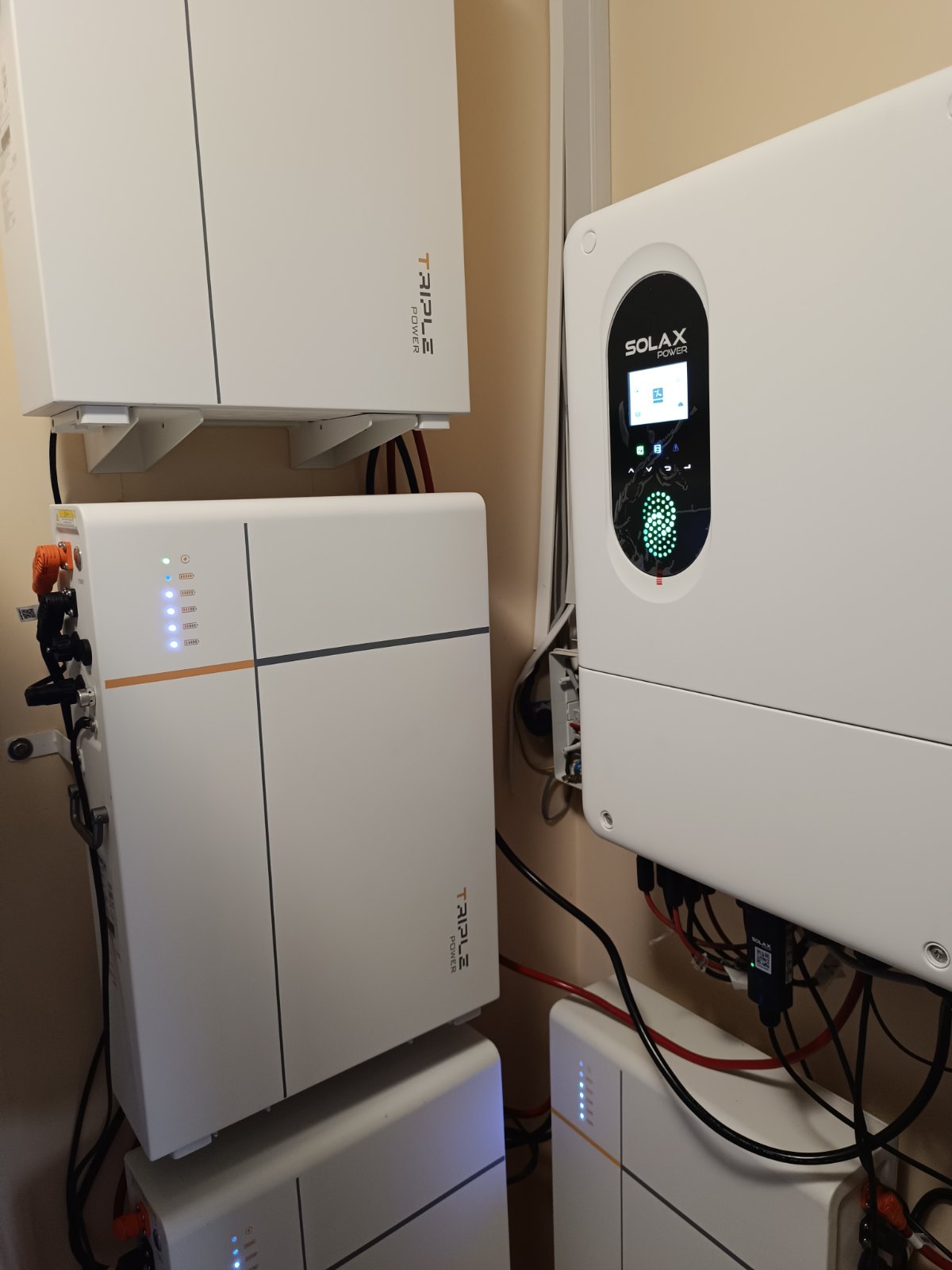

У межах проєкту також передбачено встановлення сонячного інвертора потужністю 12 кВт та акумуляторних батарей загальною ємністю 21 кВт·год. Така конфігурація дозволяє суттєво підвищити енергонезалежність об’єкта та забезпечити стабільну роботу теплового насосу навіть у разі перебоїв із живленням.
Сонячний інвертор перетворює енергію, вироблену фотомодулями, у якісну електрику для живлення теплового насосу Raymer RAY-15DS2-EVI (380V), циркуляційних насосів, системи керування та інших споживачів у будинку. Акумуляторні батареї працюють як буфер і забезпечують безперервне живлення обладнання в періоди низької генерації або повного відсутності електроенергії.
Завдяки такому рішенню тепловий насос може функціонувати автономно до кількох годин, підтримуючи тепло та гарячу воду навіть під час аварійних відключень. Крім того, власник отримує можливість оптимізувати споживання електроенергії, зменшити пікові навантаження та ефективніше використовувати дешеву або власну «зелено» вироблену енергію.
У комплексі це створює високоефективну, стабільну та енергонезалежну систему опалення, яка не лише економить кошти, але й забезпечує максимальний рівень комфорту та безпеки для всього будинку.
Встановлення теплового насоса в квартирі має свої специфічні вимоги і суттєво відрізняється від монтажу у приватних будинках. Головна особливість — необхідність повністю замкненої опалювальної системи, яка не залежить від центрального опалення та працює автономно.
У квартирі тепловий насос може працювати лише в умовах, коли є окремий, незалежний контур опалення. Це означає:
Замкненість контуру дозволяє тепловому насосу працювати стабільно, забезпечувати високий COP і точно підтримувати необхідні параметри тепла та ГВП.
Оскільки тепловий насос здатний забезпечувати не лише опалення, а й гаряче водопостачання, його внутрішні модулі (гідромодуль, бойлер або буферна ємність) бажано розташовувати:
Це забезпечує мінімальні тепловтрати при транспортуванні гарячої води, короткий шлях трубопроводів до змішувачів та зручність для подальшого обслуговування.
Сучасні теплові насоси для квартир зазвичай мають:
Зовнішній блок встановлюється на фасаді будинку, балконі або технічному майданчику, з урахуванням віброізоляції та шумопоглинання.
Монтаж теплового насоса у квартирі вимагає ретельної підготовки та дотримання технічних норм — як для забезпечення безпечної роботи, так і для досягнення максимальної ефективності.
Електроживлення
Для теплового насоса обов’язково потрібно організувати:
Водопровід і розведення ГВП
Оскільки тепловий насос забезпечує не лише опалення, а й нагрів гарячої води, потрібні:
Дренаж
Тепловий насос утворює конденсат як під час роботи зовнішнього, так і внутрішнього блоку, тому слід передбачити:
Встановлення теплового насоса є вигідним рішенням як з точки зору економії, так і комфорту. Ось основні переваги:
Вражаюча економія — до 70% на опаленні та гарячій воді: інверторний тепловий насос використовує тепло з навколишнього середовища, а не генерує його за рахунок високих витрат електроенергії, як електрокотел.
В результаті:
Повна автономність. Тепловий насос робить квартиру незалежною від:
