Установка теплового насоса Raymer RAY-24DS1-EVI в загородном доме из бруса. Площадь обогрева 250 м², двухэтажный.

Дома из деревянного бруса обладают особой энергоэффективной архитектурой, однако большая площадь и объем помещений требуют мощного и в то же время экономного источника тепла. Объект в загородном секторе стал отличным примером того, как переход на современные технологии позволяет в разы снизить расходы на коммунальные услуги.

Задачи проекта: Отказ от дорогого электроотопления

Владельцы дома обратились с конкретной проблемой: существующий электрический котел не справлялся с экономической нагрузкой.

• Главная боль: Высокие счета за электроэнергию в зимний период, которые делали содержание дома слишком дорогим.

• Техническая потребность: Найти альтернативный источник тепла, который сможет обеспечить стабильную температуру во всех комнатах, не требуя при этом увеличения выделенной электрической мощности на дом.

• Сохранение комфорта: Система должна была работать в автоматическом режиме, интегрируясь в уже существующую систему водяного отопления.

Техническое решение: Сплит-система Raymer RAY-24DS1-EVI (380В)

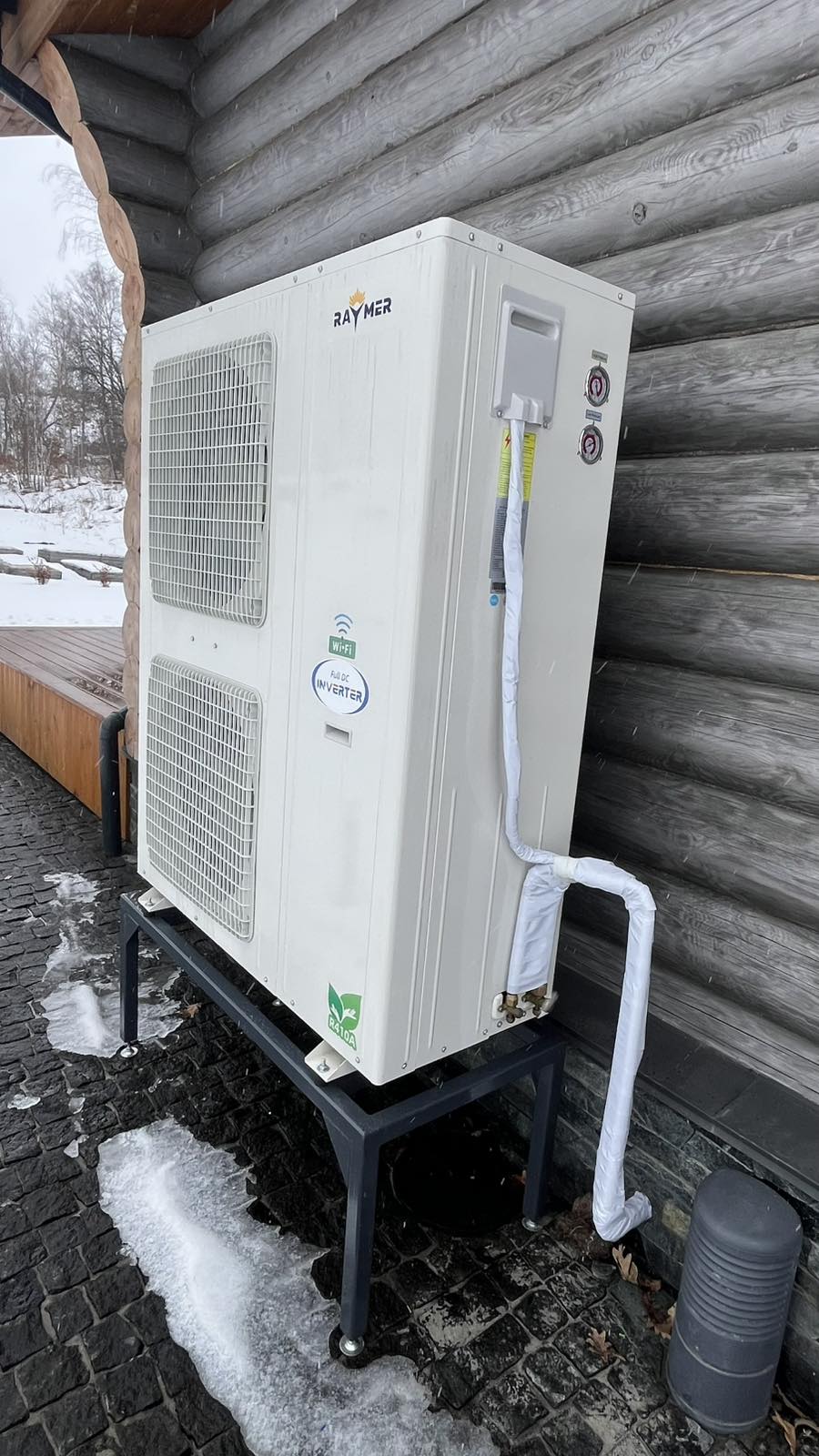

Для решения поставленной задачи был выбран тепловой насос воздух-вода Raymer RAY-24DS1-EVI. Эта модель идеально подходит для средних и больших загородных домов благодаря своим характеристикам:

• Технология EVI (впрыск пара): Позволяет насосу эффективно работать даже при экстремально низких температурах (до -25°C или -30°C), что критично для загородной местности, где морозы ощущаются сильнее.

• Высокий коэффициент COP: На каждый потребленный кВт электроэнергии система выдает до 4 кВт тепловой энергии, что сразу снижает расходы на отопление в 3-4 раза по сравнению с электрокотлом.

• Инверторное управление: Компрессор плавно подстраивает свою мощность под текущие потребности дома, избегая резких пусков и перерасхода энергии.

• Тихая работа: Поскольку дом деревянный и находится в тихой загородной зоне, низкий уровень шума внешнего блока был важным критерием выбора.

Этап 3: Накопление энергии и горячее водоснабжение

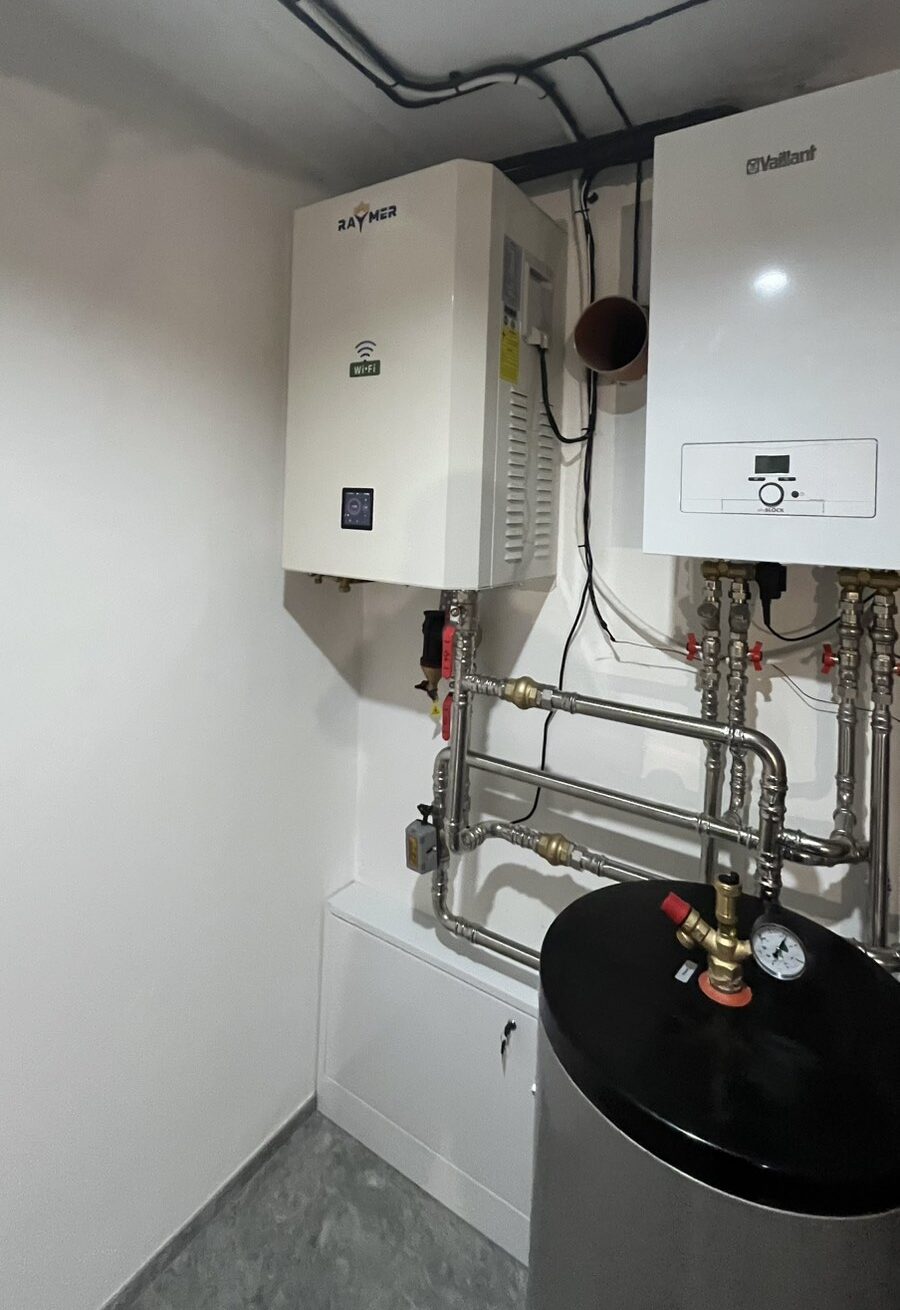

Для обеспечения стабильной температуры и комфорта жильцов в подвальной котельной было установлено специализированное баковое оборудование Raymer, которое позволяет максимально эффективно использовать мощность теплового насоса.

Конфигурация накопительных емкостей:

• Буферная емкость Raymer IMP 100 л: Этот бак установлен непосредственно под гидромодулем. Он выполняет роль теплового аккумулятора для системы отопления, предотвращая частое тактование (включение/выключение) компрессора, что критически важно для деревянных домов с инерционными системами отопления.

• Бак ГВС Raymer DWHP 200 л: Большая емкость для горячего водоснабжения обеспечивает все потребности семьи. Бак оснащен мощным внутренним теплообменником, позволяющим тепловому насосу быстро прогревать воду до комфортной температуры.

• Контроль и безопасность: Оба бака оборудованы группами безопасности и манометрами для постоянного мониторинга давления в системе.

Этап 4: Распределение тепла через насосную группу

Профессиональная разводка теплоносителя по дому реализована с помощью центрального коллектора (насосной группы), что позволяет точно управлять климатом в каждой зоне.

• Масштабная насосная группа: В центре котельной смонтирован коллектор на девять контуров, каждый из которых оснащен собственным циркуляционным насосом. Это обеспечивает идеальную циркуляцию теплоносителя на всех этажах и во всех помещениях большого дома.

• Качество подключения: Для обвязки использованы надежные материалы, а все трубы тщательно заизолированы для предотвращения потерь тепла непосредственно в подвале.

• Автоматизация: Насосная группа интегрирована с электроникой теплового насоса, что позволяет системе автоматически регулировать поток теплоносителя в зависимости от текущей температуры в комнатах и на улице.

ЗАКЛЮЧЕНИЕ

Использование комбинированной системы на базе теплового насоса Raymer RAY-24DS1-EVI в сочетании с существующим электрокотлом и разветвленной насосной группой создает максимально надежный и энергоэффективный комплекс для большого загородного дома.

Вот ключевые преимущества такой инженерной конфигурации:

1. Радикальная экономия и быстрая окупаемость

• Снижение расходов: Тепловой насос потребляет в 3-4 раза меньше электроэнергии по сравнению с электрокотлом для генерации того же количества тепла.

• Эффективность EVI: Технология впрыска пара позволяет насосу сохранять высокую производительность даже при значительных морозах, минимизируя время работы дорогого электрокотла.

2. Гидравлическая стабильность (Буферная емкость Raymer IMP 100 л)

• Защита компрессора: Буферный бак предотвращает «тактование» (частое включение/выключение) теплового насоса, что значительно продлевает срок его эксплуатации.

• Тепловой резерв: Емкость накапливает тепловую энергию, обеспечивая плавное размораживание наружного блока зимой без выхолаживания дома.

3. Комфортное водоснабжение (Бак ГВС Raymer DWHP 200 L)

• Приоритет на ГВС: Система автоматически переключается на нагрев воды в баке объемом 200 литров, обеспечивая постоянное наличие горячей воды для большой семьи.

• Гигиеничность: Использование бака из нержавеющей стали и мощного теплообменника гарантирует быстрый нагрев и долговечность оборудования.

4. Точное управление климатом (Насосная группа на 9 контуров)

• Зональный комфорт: Большое количество контуров позволяет отдельно настраивать температуру для теплого пола, радиаторов и разных этажей дома.

• Гидравлический баланс: Дополнительные циркуляционные насосы гарантируют, что теплоноситель дойдет до самых удаленных комнат дома из бруса без потери давления.

5. Резервирование и безопасность

• Тандемная работа: Электрокотел Vaillant остается в системе как пиковый или резервный источник тепла. Это обеспечивает 100% гарантию тепла даже при экстремально низких температурах или во время обслуживания основного агрегата.

• Защита от замерзания: Встроенный подогрев поддона наружного блока предотвращает обмерзание системы в самые суровые зимы.
