В производственном цеху в городе Киеве общей площадью 280 м² был реализован современный проект по установке теплового насоса Raymer RAY-18DS2-EVI (380 В) — мощного и надежного решения для отопления крупных помещений промышленного назначения.
Ранее отопление цеха осуществлялось с помощью электрического котла, что требовало значительных затрат на электроэнергию, особенно в период активной работы производства. После анализа теплопотерь здания и фактического энергопотребления было принято решение перейти на энергоэффективную систему отопления на базе теплового насоса Raymer, который сочетает высокую производительность и минимальное энергопотребление.
Теперь отопление осуществляется через систему водяного теплого пола, которая равномерно распределяет тепло по всей площади помещения, создавая комфортные условия для работы персонала даже в больших производственных зонах. В служебных и вспомогательных помещениях предусмотрена установка фанкойлов, которые будут обеспечивать как отопление зимой, так и охлаждение летом, без необходимости использования дополнительных кондиционеров.
Тепловой насос Raymer RAY-18DS2-EVI был выбран благодаря инверторной технологии, высокому коэффициенту эффективности (COP до 4,5) и стабильной работе при температурах наружного воздуха до –25 °C. Система способна не только эффективно отапливать помещения, но и работать в режиме охлаждения, а также при необходимости обеспечивать горячее водоснабжение.
Данное решение позволило заказчику снизить расходы на отопление до 70–80 % по сравнению с предыдущей системой, уменьшить нагрузку на электросеть и создать автономную, надежную и экологичную систему климат-контроля для промышленного объекта.
1. Монтаж наружного блока теплового насоса Raymer RAY-18DS2-EVI

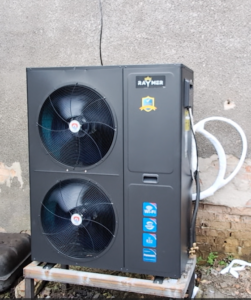

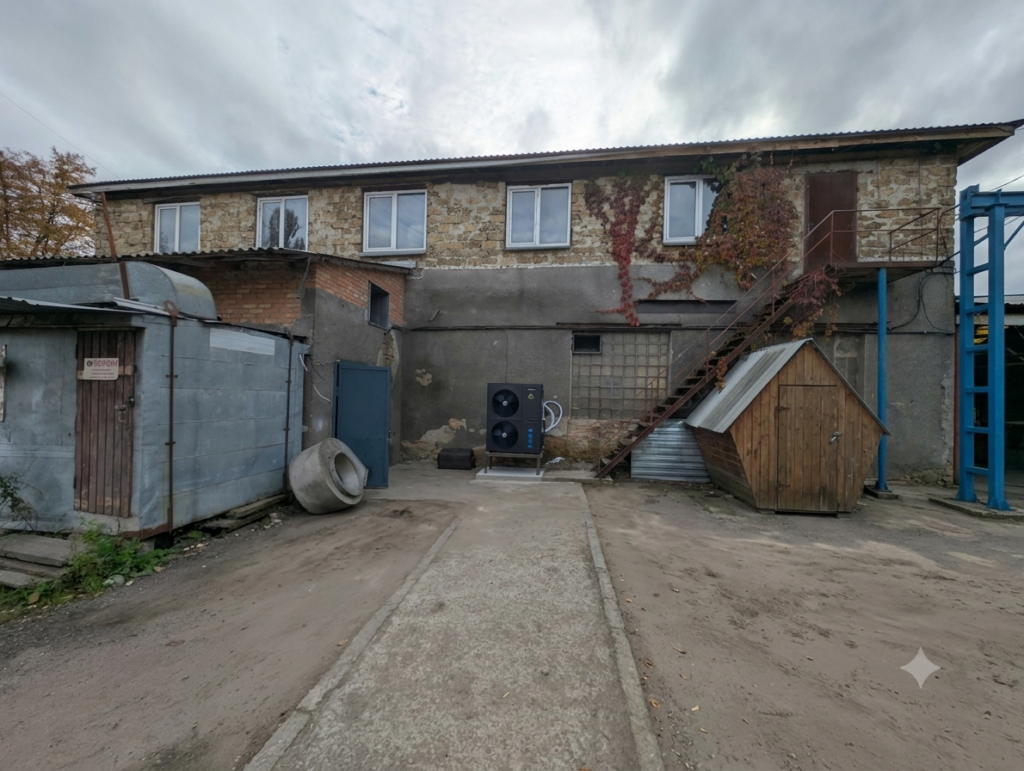

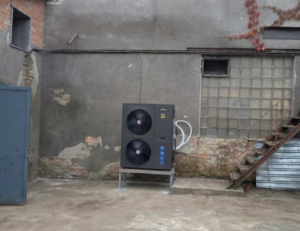

Наружный блок теплового насоса Raymer RAY-18DS2-EVI был установлен на территории возле главного входа в производственный цех. Это место выбрано не случайно — оно обеспечивает удобный доступ для сервисного обслуживания, достаточный воздухообмен и безопасное расстояние от рабочих зон предприятия.

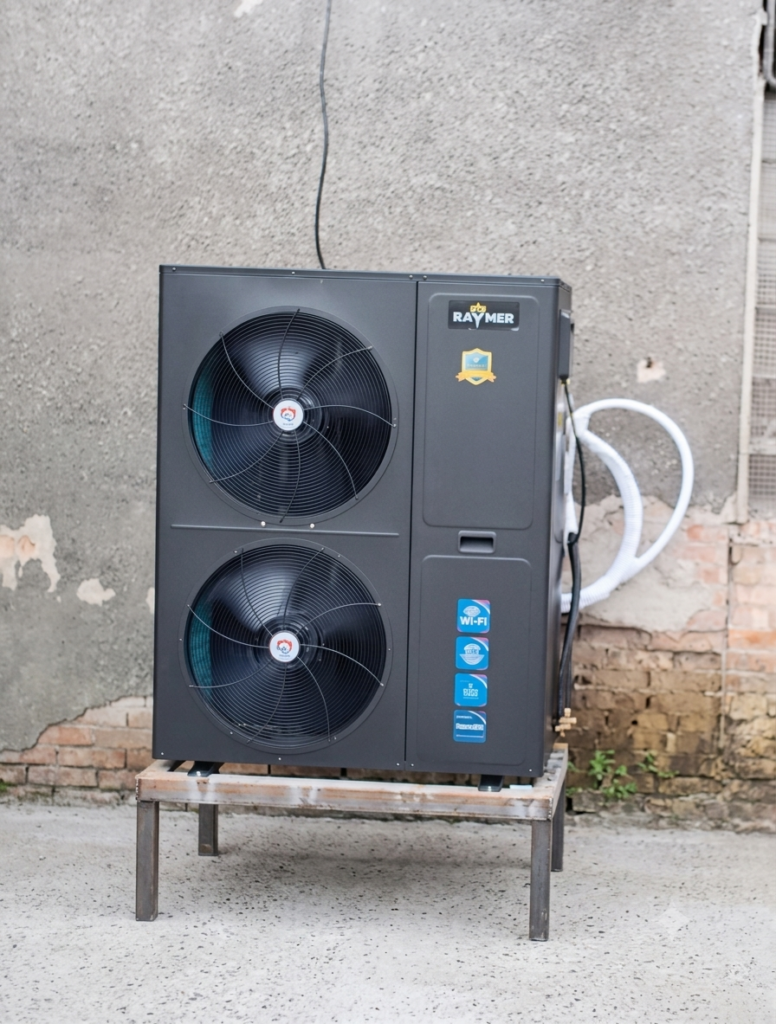

Из-за неровной поверхности возле фундамента было изготовлено специальное основание, которое гарантирует устойчивость оборудования и исключает появление вибраций во время работы компрессора.
Фреоновая магистраль между наружным и внутренним блоками имеет длину около 12 метров. Для обеспечения необходимого объёма хладагента и компенсации температурных расширений магистраль аккуратно свернута в кольцо («бублик») — это технологическое решение позволяет снизить вибрационные нагрузки и поддерживать стабильное давление в холодильном контуре.
Также во время монтажа были установлены антивибрационные опоры и защитный козырёк, который защищает наружный блок от прямых осадков, снега и других атмосферных воздействий, способствуя увеличению срока службы оборудования.
Благодаря тщательно продуманному расположению и профессиональному монтажу наружного блока система работает тихо, стабильно и с максимальной эффективностью даже в сложных погодных условиях.
2. Монтаж внутрішнього блоку теплового насоса Raymer RAY-18DS2-EVI

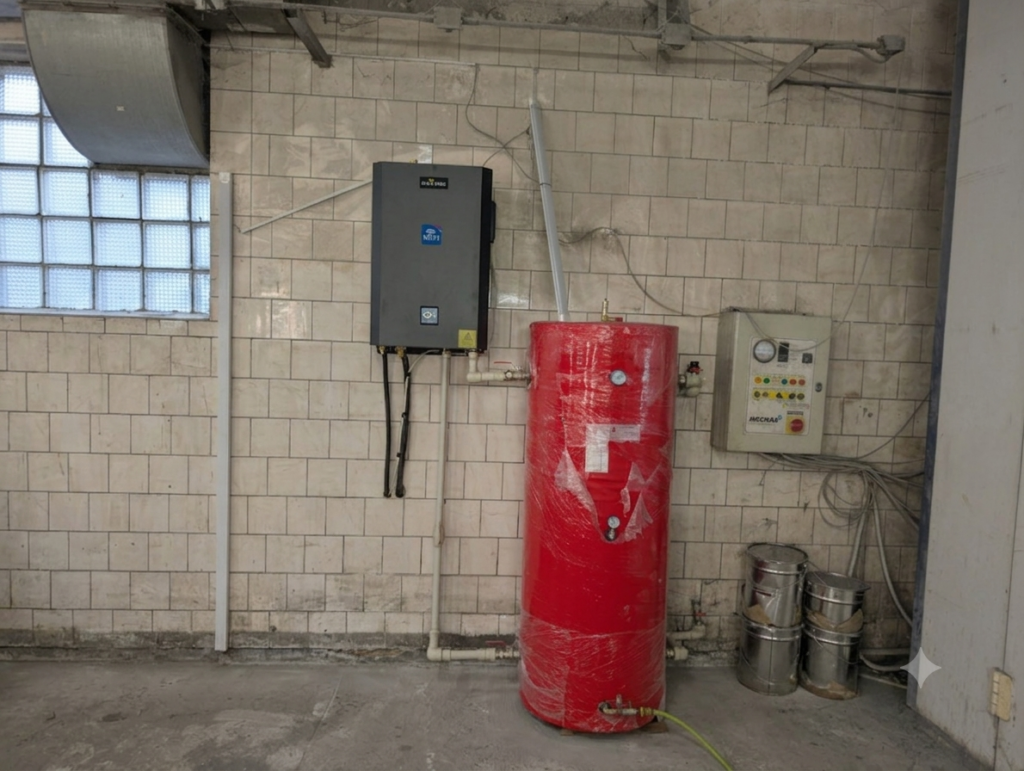

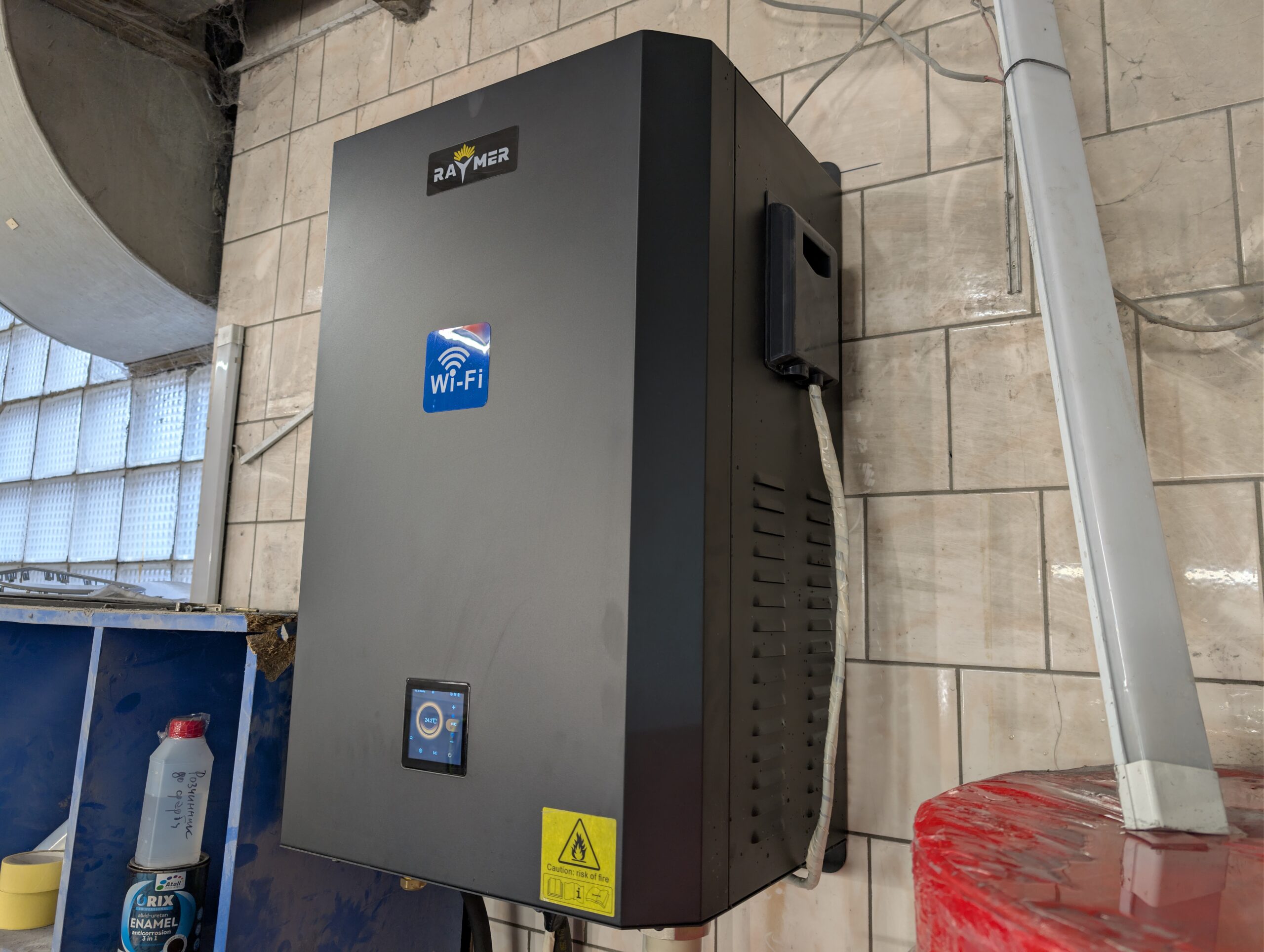

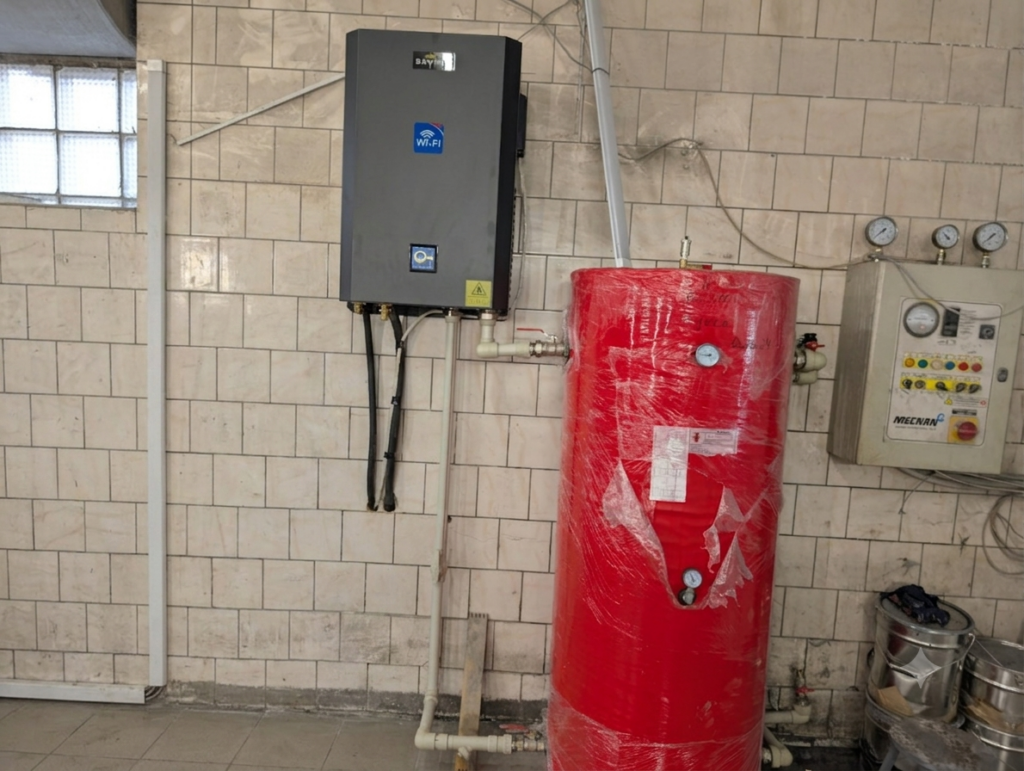

Внутрішній блок теплового насоса Raymer RAY-18DS2-EVI було розміщено безпосередньо у виробничому цеху, поряд із буферною ємністю, що забезпечує оптимальну циркуляцію теплоносія та мінімальні тепловтрати. Таке розташування дозволило скоротити довжину гідравлічних магістралей і підвищити ефективність роботи всієї системи.
Монтаж здійснювався на міцну вертикальну поверхню з урахуванням вимог до вентиляції та сервісного доступу. Всі з’єднання виконано з використанням термоізольованих мідних труб та армованих шлангів, що забезпечує герметичність і захист від конденсату.
Підключення до буферної ємності виконано за гідравлічною схемою з проміжною ємністю, яка стабілізує температуру подачі та повернення теплоносія, рівномірно розподіляючи навантаження на контури теплої підлоги.
Усі електричні підключення та з’єднання системи управління змонтовано в герметичних коробах, що відповідають промисловим стандартам безпеки. Завдяки цьому внутрішній блок працює тихо, без вібрацій і з високою стабільністю навіть при тривалих навантаженнях.
Вибір такого розташування забезпечує зручність обслуговування, ефективну передачу тепла та створює умови для подальшого розширення системи — наприклад, підключення фанкойлів або додаткових контурів опалення.
Экономическая выгода использования тепловых насосов для предприятия
Установка теплового насоса Raymer RAY-18DS2-EVI в производственном цехе — это не только модернизация системы отопления, но и долгосрочная инвестиция в снижение эксплуатационных расходов предприятия. Для промышленных объектов, где отопление работает продолжительное время и охватывает большие площади, энергоэффективность оборудования напрямую влияет на себестоимость продукции и общие расходы бизнеса. Благодаря применению современной инверторной технологии тепловой насос позволяет значительно сократить потребление электроэнергии, обеспечивая при этом стабильный микроклимат в помещениях.
Снижение затрат на отопление до 75–80%
Главным преимуществом теплового насоса является использование тепловой энергии окружающего воздуха. В отличие от электрического котла, который преобразует 1 кВт электроэнергии примерно в 1 кВт тепла, тепловой насос переносит уже существующую тепловую энергию из окружающей среды. Благодаря коэффициенту эффективности COP до 4,5, на каждый 1 кВт потреблённой электроэнергии система производит до 4,5 кВт тепловой энергии.
Для производственных помещений большой площади это означает существенное сокращение расходов на отопление — во многих случаях экономия может достигать 75–80% по сравнению с использованием традиционных электрических котлов.
Быстрая окупаемость инвестиций
Несмотря на то что установка теплового насоса требует первоначальных вложений, они быстро окупаются за счёт значительного снижения ежемесячных расходов на электроэнергию. Для промышленных предприятий с постоянным потреблением тепла срок окупаемости таких систем обычно составляет от 2 до 4 лет, после чего предприятие получает ощутимую экономию на протяжении всего срока эксплуатации оборудования.
Чем выше были расходы на отопление до модернизации, тем быстрее окупаются инвестиции.
Снижение нагрузки на электросеть предприятия
Электрические котлы потребляют практически всю необходимую тепловую мощность непосредственно из электросети, создавая высокую нагрузку на внутренние электрические сети предприятия. Тепловой насос обеспечивает такое же количество тепла, используя при этом в 3–4 раза меньше электроэнергии.
Это позволяет:
- снизить пиковые нагрузки на электросеть;
- избежать перегрузки кабельных линий и трансформаторов;
- более эффективно использовать выделенную электрическую мощность предприятия;
- уменьшить риск аварийных отключений из-за превышения допустимой нагрузки.
Интеграция с солнечной электростанцией
Одним из главных преимуществ тепловых насосов является возможность эффективной работы совместно с солнечными электростанциями.
В дневное время электроэнергия, вырабатываемая солнечными панелями, может использоваться для питания теплового насоса, что значительно снижает расходы на отопление и охлаждение. Для предприятий с большой площадью кровли это открывает возможность максимально использовать собственную генерацию электроэнергии и уменьшить зависимость от внешних поставщиков.
Минимальные расходы на обслуживание
По сравнению с газовыми или твердотопливными котлами тепловой насос имеет значительно более простую конструкцию и не требует сложного технического обслуживания.
Отсутствует необходимость:
- очищать камеру сгорания;
- обслуживать горелки;
- чистить дымоход;
- удалять золу и другие продукты сгорания;
- регулярно закупать топливо.
Сервисное обслуживание, как правило, ограничивается сезонной проверкой оборудования, очисткой фильтров и контролем рабочих параметров системы, что значительно снижает эксплуатационные расходы.
Отопление, охлаждение и горячее водоснабжение в одной системе
Raymer RAY-18DS2-EVI представляет собой универсальную климатическую систему, способную работать круглый год.
Зимой тепловой насос обеспечивает эффективное отопление производственных помещений, летом — охлаждение через фанкойлы или другие низкотемпературные системы, а при необходимости также может нагревать воду для хозяйственно-бытовых нужд предприятия.
Таким образом, один комплекс оборудования фактически заменяет несколько отдельных инженерных систем, что дополнительно снижает капитальные и эксплуатационные затраты.
Экологичность и современные технологии
Тепловой насос работает на природном хладагенте R290 (пропан), который обладает очень низким потенциалом глобального потепления (GWP) и соответствует современным европейским экологическим требованиям.
Использование такого оборудования позволяет предприятию:
- сократить косвенные выбросы CO₂;
- снизить потребление энергоресурсов;
- повысить экологическую репутацию компании;
- соответствовать современным требованиям энергоэффективности;
- получить дополнительные преимущества при участии в программах «зелёного» финансирования и энергомодернизации.
Итоги
Для производственных предприятий тепловой насос Raymer RAY-18DS2-EVI — это не просто современная система отопления, а эффективный инструмент снижения затрат и повышения конкурентоспособности бизнеса. Он позволяет значительно сократить потребление электроэнергии, обеспечивает стабильное отопление, охлаждение и горячее водоснабжение, снижает нагрузку на электросеть и требует минимального обслуживания. В результате предприятие получает надёжную, экономичную и экологичную систему климат-контроля, которая стабильно работает даже в сложных погодных условиях и в периоды роста тарифов на энергоресурсы.
