Ціль проекту:
Головним завданням встановлення теплового насоса є заміна існуючої системи опалення на основі твердопаливного котла., оскільки підйом сировини та заготівля має певні труднощі і потребує постійного нагляду. Розглядався варіант заміни на електрокотел або тепловий насос.
Рішення:
Порівнявши витрати електроспоживання електрокотла та теплового насоса, а також його додаткові можливості, такі як охолодження та гаряче водопостачання, клієнт прийняв рішення на користь теплового насосу, який у 4 рази ефективніше електротіла — мається на увазі, що на 1 кВт споживаної електроенергії тепловий насос виробляє 4,82 кВт теплової енергії, тоді як продуктивність електрокотла дорівнює 1:1.
Зваживши всі показники клієнта, енергоефективність будинку прийнято рішення встановити інверторний тепловий насос Raymer RAY-15DS2-EVI, який здатний працювати при наднизьких температурах до -30°C.
Виконаний обсяг робіт
Після аналізу конструкції будинку, розташування суміжних комунікацій (вода, електрика, стічні води) було розроблено ретельний план встановлення теплового обладнання та обрано місце з відповідними вимогами для справної роботи теплового насоса та всіх допоміжних компонентів системи.

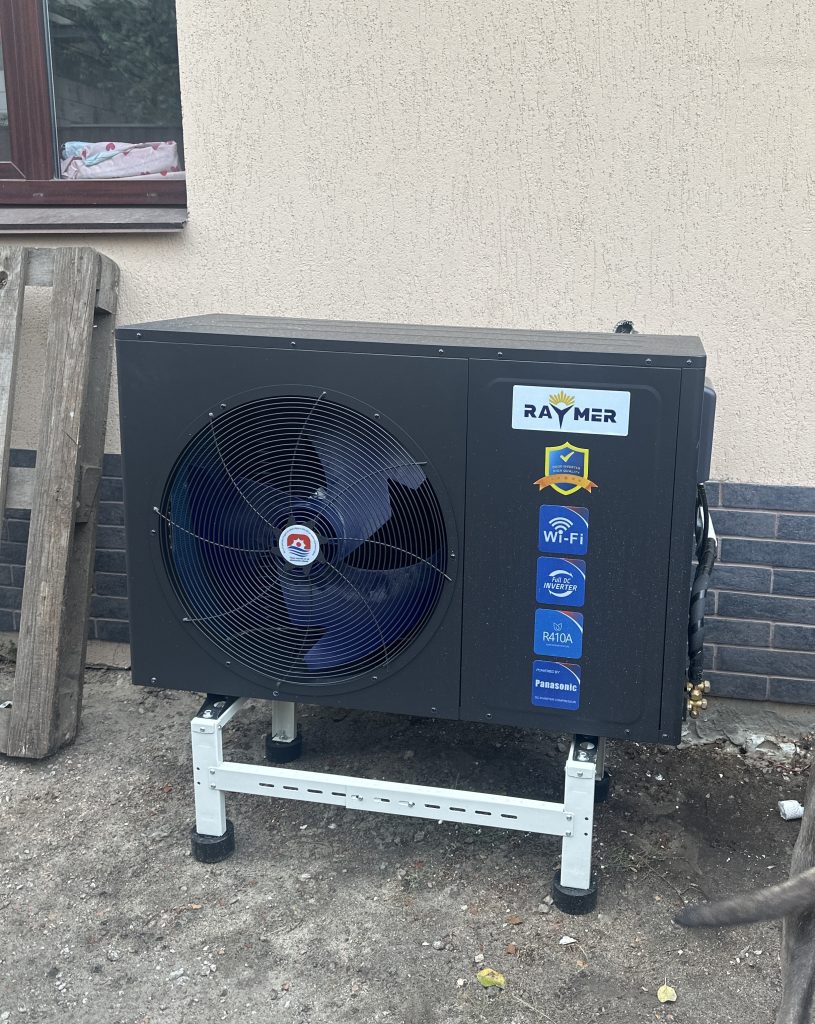

1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса відповідає за ефективний обмін теплом із навколишнім середовищем, тому його правильна установка є ключовим для стабільної та продуктивної роботи всієї системи..
Блок розташували на відкритому просторі, що забезпечує безперебійний доступ до повітря. При виборі місця для встановлення врахували достатню вентиляцію, яка важлива для стабільного теплообміну, а також виключили потенційні перешкоди для вільного руху повітря через теплообмінник, що може негативно вплинути на ефективність роботи системи.

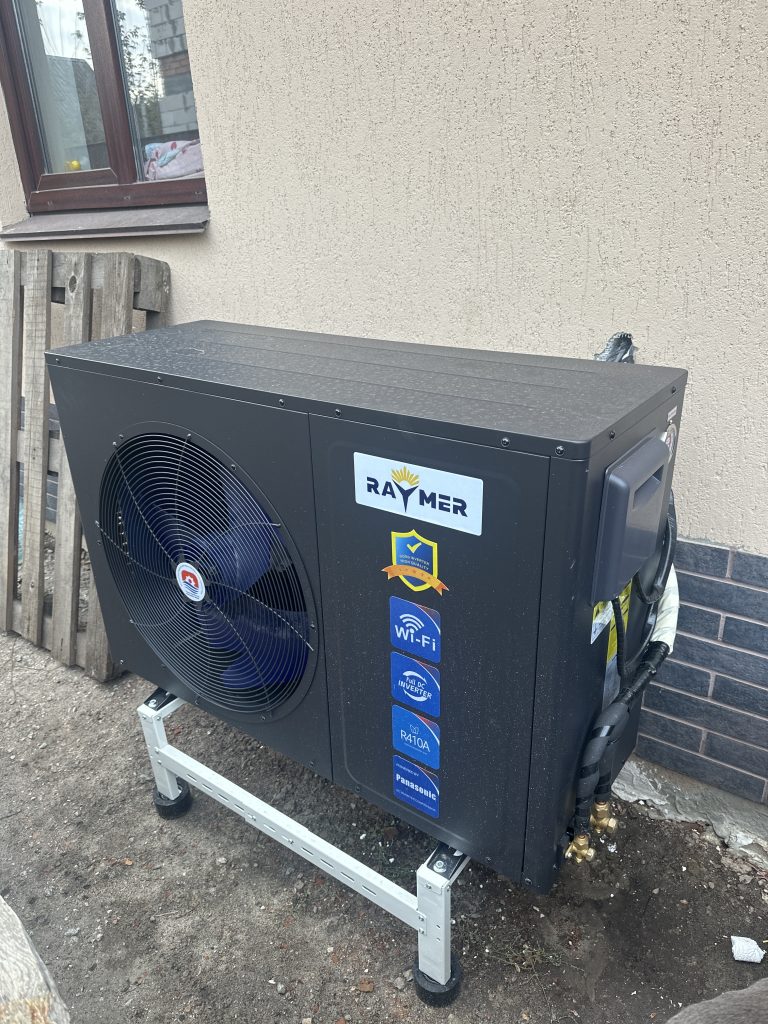

Блок встановлений на міцному металевому каркасі, що забезпечує надійний фундамент для всього обладнання. Додатково забезпечено рівномірну основу, здатне витримати вагу агрегату, що є важливим для запобігання перекосам та пошкодженням системи. Щоб зменшити шум та вібрацію під час роботи, блок був змонтований на спеціальні антивібраційні опори, що не лише підвищує комфорт під час експлуатації, але й продовжує термін служби обладнання, знижуючи навантаження на компресор та вентилятор.
Таке розміщення та комплекс захисних заходів забезпечують надійну та тиху роботу зовнішнього блоку., підтримуючи стабільний мікроклімат у приміщенні.
2. Встановлення внутрішнього блоку
Встановлення внутрішнього блоку теплового насоса є ключовим етапом у створенні ефективної системи опалення, гарячого водопостачання та кондиціювання приміщення.

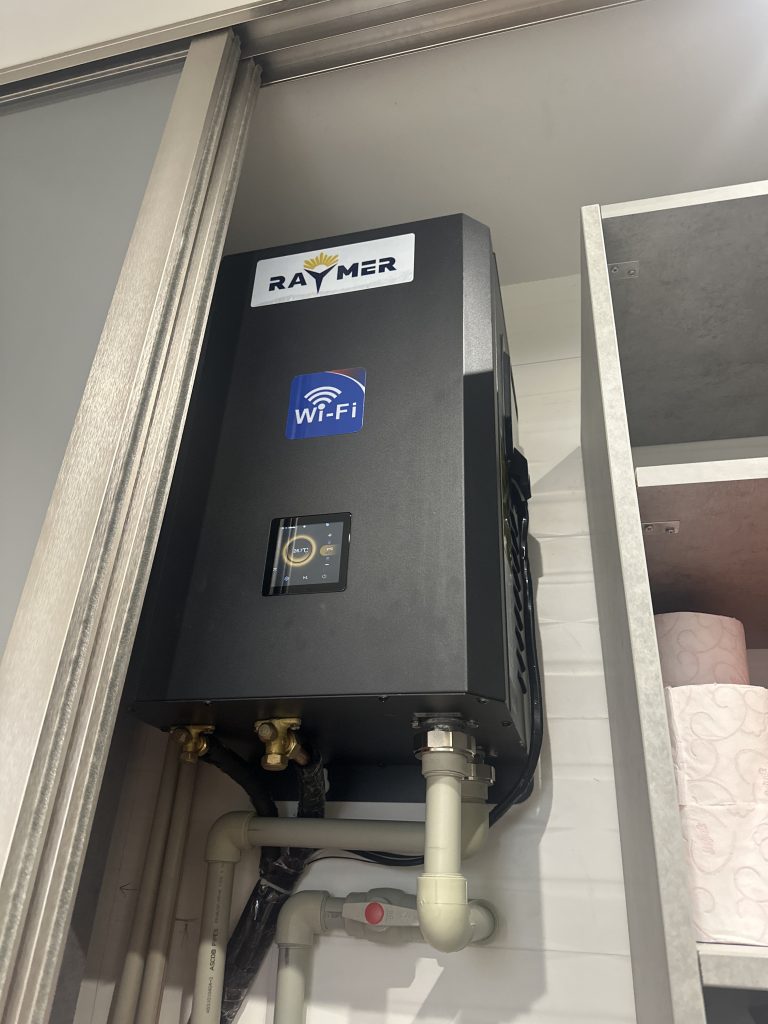

Гідромодуль, встановлений у коридорній ніші на суміжній стіні із зовнішнім блоком. Таке компонування мінімізує тепловтрати, знижуючи витрати на обігрів та забезпечуючи стабільну роботу контуру опалення.
Буферну ємність приєднали для накопичення та зберігання тепла, яке використовується системою. Ця ємність дозволяє забезпечити рівномірний розподіл тепла та ефективне керування температурою у всіх приміщеннях..
Фреонові трубопроводи, що з'єднують внутрішній блок із зовнішнім, підключені відповідно до всіх технічних вимог.
Якісне під'єднання всіх елементів сприяють ефективній та надійній роботі внутрішнього блоку теплового насоса, забезпечуючи комфорт та енергоефективність системи.
3. Установка циркуляційного насосу
Циркуляційний насос є обов'язковим елементом системи обігріву будинку площі 150 м². м, оскільки він відповідає за переміщення теплоносія по всій системі навіть у найвіддаленіших куточках будинку.
Насос дозволяє підтримувати стабільний потік, що знижує навантаження на тепловий насос та підвищує його ефективність, зменшуючи витрати на електроенергію. Завдяки циркуляції теплоносій передає теплову енергію з теплового насоса до всіх частин системи, забезпечуючи рівномірне обігрів приміщень. Це важливо для підтримки стабільної температури на виході з теплового насосу, що дозволяє системі працювати на піковій продуктивності.
Налаштування циркуляційного насоса здійснено відповідно до параметрів системи, що дозволяє підтримувати стабільний тиск та потік, забезпечуючи надійну та безперебійну роботу всієї системи опалення та гарячого водопостачання.
4. Налаштування контролера
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника та конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
На основі даних він регулює роботу компонентів теплового насосу для досягнення оптимальної ефективності та підтримання заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій. У разі таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам'яті, яка дозволяє зберігати налаштування та параметри навіть у разі вимкнення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Контролер керує роботою водяного насосу, вентилятора, електричних нагрівачів та клапанів. Залежно від режиму роботи (опалення, охолодження або підготовка гарячої води), він автоматично вмикає або вимикає ці компоненти, забезпечуючи оптимальну роботу системи.
Переваги теплового насосу Raymer RAY-15DS2-EVI нового покоління
Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на довкілля.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-15DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин в порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету..
Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
