Завдання:
Перед нашими інженерами постало завдання переробити вже наявну систему з тепловим насосом моноблочного типу на систему з антифризовим розчином, щоб уникнути розмерзання системи за мінусових температур.
Рішення:
Оскільки в дану систему неможливо було залити антифризовий розчин, так як це не передбачено технічними характеристиками моноблока, так як всередині блоку змонтований водяний теплообмінник, прийнято абсолютно нестандартне рішення перенести теплообмінник теплового насоса в будинок.
1. Демонтаж теплообмінника
Першим етапом модернізації системи став демонтаж водяного теплообмінника з моноблочного теплового насоса. Основним завданням було вилучити теплообмінник із зовнішнього блоку та перенести його безпосередньо в будинок, щоб змінити принцип підключення обладнання й отримати можливість використовувати антифризовий розчин у зовнішньому контурі системи.
Перед початком робіт інженер виконав підготовку обладнання до демонтажу та отримав доступ до внутрішніх компонентів моноблока. Було знято захисні панелі корпусу, що дозволило дістатися до теплообмінника, компресора, мідних трубопроводів і з’єднань холодильної системи. Особливу увагу приділено розташуванню компонентів усередині блоку, оскільки під час демонтажу необхідно було зберегти цілісність інших вузлів теплового насоса.
Наступним етапом стало від’єднання теплообмінника від системи трубопроводів. Для цього інженер виконав необхідні роботи з мідними з’єднаннями та підготував теплообмінник до вилучення з корпусу. Оскільки він є частиною холодильної системи теплового насоса, роботи з його демонтажу потребували особливої обережності, щоб не пошкодити трубки, місця з’єднань та інші елементи, розташовані поруч.
Після підготовки з’єднань теплообмінник було випаяно з моноблока. Цей процес вимагав точності, оскільки мідні трубопроводи та прилеглі компоненти чутливі до механічних навантажень і високої температури під час паяння. Важливо було забезпечити можливість подальшого використання теплообмінника після його перенесення в будинок і повторного підключення до системи.
Після вилучення теплообмінника з корпусу моноблока з’явилася можливість змінити початкову схему організації опалення. Замість проходження водяного теплоносія безпосередньо через зовнішній блок передбачалося перенести теплообмінник усередину будинку та організувати окремий контур із антифризовим розчином. Це дозволяє винести водяний контур із зовнішнього блоку та зменшити ризик його замерзання за мінусових температур за умови правильного проєктування й виконання всієї системи.
2. Монтаж теплообмінника в систему опалення
Після демонтажу з моноблочного теплового насоса теплообмінник було перенесено до технічного приміщення будинку та інтегровано в систему опалення. Основним завданням було змінити початкову схему роботи обладнання, щоб перевести зовнішній контур на фреонову магістраль, а циркуляцію водяного теплоносія організувати всередині будинку.
Теплообмінник встановлено поблизу циркуляційного насоса та підключено до трубопроводів внутрішньої системи опалення. До нього також підведено магістралі, що з’єднують теплообмінник із зовнішнім блоком теплового насоса. Після переобладнання у зовнішньому блоці циркулює фреон, який передає теплову енергію через теплообмінник внутрішньому контуру опалення. Таким чином, водяний контур більше не проходить безпосередньо через зовнішній блок.
Особливістю такого рішення є можливість використовувати антифризовий розчин у внутрішньому контурі теплового насоса, якщо це передбачено реалізованою схемою. Це дозволяє зменшити ризик замерзання теплоносія в зовнішній частині системи за мінусових температур.
Теплообмінник і під’єднані трубопроводи оснащено теплоізоляцією для зменшення теплових втрат. Розташування обладнання поблизу циркуляційного насоса дозволило компактно організувати гідравлічну обв’язку та забезпечити доступ до основних з’єднань для контролю й технічного обслуговування.
3. Прокладання фреонової магістралі

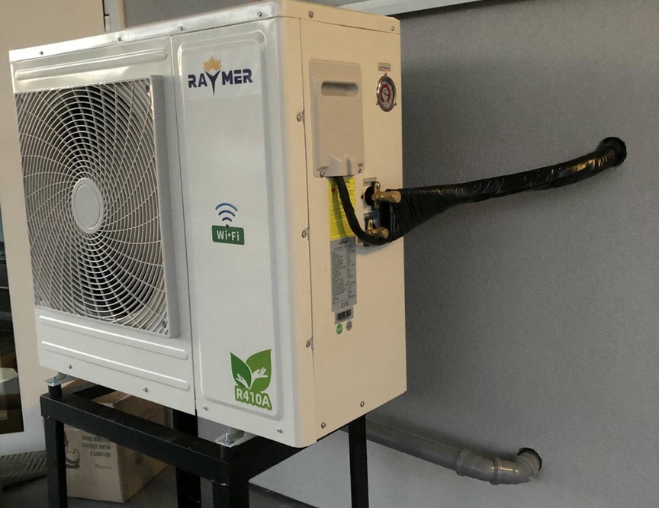

Між теплообмінником і зовнішнім блоком було прокладено фреонову магістраль, яка надійно заізольована для захисту від зовнішніх пошкоджень. Відтепер теплоносій циркулює тільки всередині будинку між теплообмінником і системою, що запобігає її контакту з навколишнім середовищем. Тепер система може працювати в умовах, коли використання антифризу від початку неможливе у зв’язку з технічними характеристиками теплового насоса.
4. Налаштування та запуск системи
Після підключення необхідно налаштувати параметри теплового насоса, циркуляційного насоса і температурні режими для буферної ємності та системи теплої підлоги. Було запущено систему та перевірено на стабільність роботи. Така схема під’єднання дає змогу забезпечити стабільний обігрів приміщення, акумулюючи надлишкове тепло в буферній ємності та рівномірно розподіляючи його через систему теплої підлоги, що підвищує загальну ефективність опалення.
