Проектне завдання:
Головною метою проекту було встановлення нового джерела опалення у будинку до 100 м². м, який би заощаджував кошти на опалення, але при цьому залишався б ефективним за дуже низьких температур навіть в умовах помірного клімату, який за останні десятиліття став дещо м'якшим і дощливішим. Також обладнання має добре поєднуватися із системою теплої підлоги та забезпечувати гаряче водопостачання..
Прорахунок обладнання:
Після аналізу існуючої системи теплої статі, енергоефективності будинку, товщини утеплення, квадратури опалення було ухвалено рішення встановити моноблок Raymer RAY-07MN, який має достатню потужність для забезпечення опалення, за умови встановлення фанкойлів охолодження та гарячого водопостачання.
Порядок проведення монтажних робіт
1. Встановлення зовнішнього блоку
Першим етапом встановлення моноблоку Raymer RAY-07MN є вибір місця, яка була б суміжною з котельнею в будинку і спрощувала б прокладку магістралі через стіну будинку зі зменшенням тепловтрат при роботі насоса.

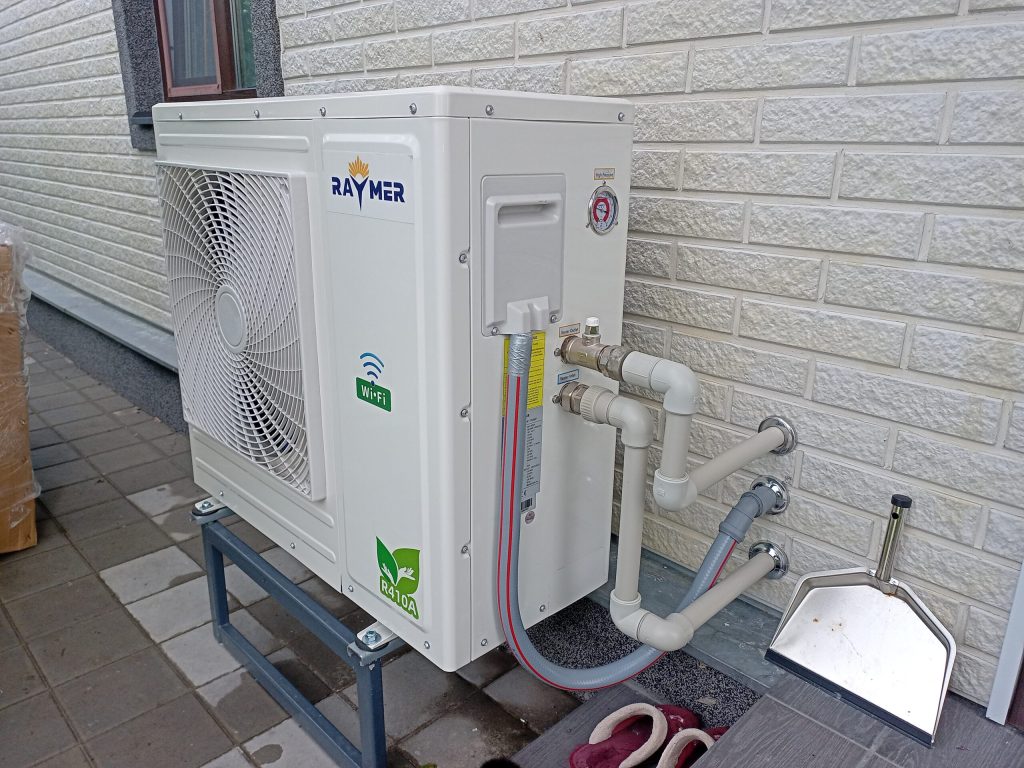

Тепловий насос встановлений на саморобну підставку та антивібраційні опори, зменшують вплив вібрації при роботі вентилятора та компресора на інші деталі.
Було прокладено магістраль прямої та зворотної подачі теплоносія від теплового насоса до буферного бака., який знаходиться в котельні.
Підключено електроживлення теплового насоса з відповідним захистом від вологи.
2. Підключення буферної ємності.
Так, як опалення будинку працює на основі водяної теплої підлоги, просто необхідно встановити буферний бак для акумуляції та зберігання теплоносія в системі.
Бака ємністю до 100 л цілком достатньо для акумуляції теплоносія в системі для площі теплої підлоги 80 м².
Буферну ємність встановили поблизу теплового насоса через суміжну стіну, щоб мінімізувати тепловтрати та забезпечити зручність підключення.
Подключение к тепловому насосу
Вхід гарячого теплоносія: З теплообмінника теплового насоса теплоносій подається до верхньої частини буферної ємності через відповідний патрубок. Це дозволяє акумулювати гарячу воду у верхній частині бака..
Зворотний потік: З нижньої частини буферної ємності йде зворотний потік теплоносія, який повертається до теплового насоса для подальшого нагрівання.
Цей контур забезпечує безперервну циркуляцію теплоносія між тепловим насосом та буферною ємністю, дозволяючи ефективно накопичувати тепло.
Підключення до системи теплої підлоги (гребенка)
Вхід до системи теплої підлоги: Подача гарячої води з буферної ємності йде до гребінки теплої підлоги. Використовується верхній патрубок на ємності для гарячого потоку, щоб забезпечити достатню температуру для підігріву підлоги.
Зворотний потік від гребінки: Охолоджений теплоносій повертається до нижнього патрубка буферної ємності після проходження через труби теплої підлоги..
Цей контур забезпечує стабільний потік теплоносія в систему теплої підлоги та рівномірний розподіл тепла по приміщеннях..
3. Установка циркуляційного насосу
Для забезпечення ефективної циркуляції теплоносія між буферною ємністю та системою теплої підлоги встановили циркуляційний насос.. Він допомагає підтримувати постійний тиск та оптимальну швидкість потоку теплоносія..
4. Триходовий клапан
Щоб керувати температурою між різними контурами, наприклад, ГВП та теплої підлоги, було встановлено триходовий клапан, який автоматично перемикає потік теплоносія між контурами залежно від температурних вимог.
6. Теплоізоляція
Після підключення всіх компонентів важливо забезпечити теплоізоляцію всіх трубопроводів для мінімізації тепловтрат та підвищення енергоефективності системи..
7. Налаштування та запуск системи
Після підключення необхідно налаштувати параметри теплового насосу, циркуляційного насоса та температурні режими для буферної ємності та системи теплої підлоги. Було запущено систему та перевірено на стабільність роботи.
Така схема підключення дозволяє забезпечити стабільне обігрів приміщення., акумулюючи надлишкове тепло в буферній ємності та рівномірно розподіляючи його через систему теплої підлоги, що підвищує загальну ефективність опалення.
Основні характеристики теплового насосу повітря-вода Raymer RAY-07MN
Тепловий насос Raymer RAY-07MN є сучасним та високоефективним рішенням для опалення приватного будинку.. Ось основні характеристики цього насосу:
Висока ефективність
Раймер RAY-07MN має високий коефіцієнт продуктивності (COP), що дозволяє значно заощадити на витратах на опалення. Він використовує мінімум електроенергії для досягнення максимальної тепловіддачі.
Екологічність
Тепловий насос використовує природні джерела енергії, що знижує викиди парникових газів та робить систему екологічно чистою.
Простота в обслуговуванні
Сучасні технології, використані в тепловому насосі Raymer RAY-07MN, забезпечують легкість в обслуговуванні та високу надійність системи.
Широкий діапазон робочих температур
Тепловий насос може ефективно працювати у широкому діапазоні температур, що забезпечує його стабільну роботу навіть у складних кліматичних умовах.
Висновок: користь для клієнта
Встановлюючи тепловий насос, замовник отримує низку переваг, які роблять цей варіант опалення привабливим та ефективним:
Економія на енергоносіях: Тепловий насос використовує енергію з відновлюваних джерел, таких як повітря, води або ґрунту, що дозволяє значно знизити витрати на опалення порівняно з традиційними газовими чи електричними системами.
Енергоефективність: Теплові насоси мають високий коефіцієнт перетворення енергії (COP), що означає, що вони можуть генерувати більше тепла, чим споживають електроенергії. Це робить їх одними з найефективніших систем опалення.
Універсальність: Тепловий насос може не тільки опалювати будинок взимку, а й забезпечувати його охолодження влітку, що знижує потребу в кондиціонерах.
Екологічність: Використання теплових насосів допомагає зменшити викиди CO2 та залежність від викопних енергоносіїв, що позитивно впливає на довкілля.
Незалежність від цін на пальне: Оскільки тепловий насос використовує енергію із навколишнього середовища, замовник менше залежить від коливань цін на газ чи інші традиційні енергоносії.
Комфорт та автоматизація: Сучасні теплові насоси оснащені системами автоматичного керування, що дозволяють налаштовувати їх під індивідуальні потреби та забезпечують стабільний комфорт у будинку.
Тривалий термін експлуатації: Теплові насоси відомі своєю довговічністю, що дозволяє користуватися системою без необхідності частого ремонту чи заміни.
Таким чином, замовник отримує ефективну, надійну та економічну систему опалення та охолодження, яка також є дружньою до довкілля.
