Проектне завдання

Перед нами стояло завдання створити сучасну та ефективну систему клімат-контролю для офісного приміщення площею 150 м². Замовнику було важливо отримати не лише надійне опалення у холодний період, але і комфортне охолодження влітку, при цьому з максимально низькими експлуатаційними витратами. Крім того, Простір для встановлення зовнішнього блоку був обмежений вузьким проходом між будівлею та парканом, що вимагало не стандартного технічного рішення.

Основні вимоги:

• Енергоефективне опалення та охолодження всього офісного приміщення;
• Інтеграція з уже встановленою системою теплої підлоги;
• Організація охолодження за допомогою фанкойлів;
• Оптимальне розміщення зовнішнього блоку з обмеженим простором;
• Надійність, Простота обслуговування та довговічність системи.

Рішення

Для реалізації проекту було обрано тепловий насос Raymer RAY-15DS2-EVI на 15 кВт - інверторна модель з функцією активного охолодження , що ідеально підходить для житла, і для офісних приміщень середньої площі.

• Опалення реалізується через теплу систему підлоги, що забезпечує рівномірний розподіл тепла та зручний мікроклімат.
• Охолодження забезпечується фанкойлами, подключенными к тому же тепловому насосу. Це дозволяє уникнути встановлення окремих кондиціонерів та зменшення витрат.
• Для встановлення зовнішнього блоку було зроблено спеціальну металеву підставку, яка піднімає агрегат на необхідну висоту для вільного забору та викиду повітря. Цей підхід дозволив ефективно використовувати доступний простір між парканом та стіною офісу.

Таким чином, ми реалізували комплексне, енергоефективне та естетично інтегроване рішення для підтримки стабільного мікроклімату в офісі протягом року.

1. Монтаж зовнішнього блоку

Монтаж зовнішнього блоку теплового насосу Raymer RAY-15DS2-EVI проводили в умовах обмеженого простору - у вузькому проході між стіною будівлі та дерев’яною огорожею. Стандартна установка на бетонній основі або безпосередньо на землю в цьому випадку це було неможливо з кількох причин:

• Обмежена відстань для циркуляції повітря. Через близьке розташування огорожі був ризик, що зовнішній блок не зможе ефективно захоплювати та викидати повітря, Що важливо для його стабільної роботи.
• Вузький прохід не дозволяв залишити вільний доступ до агрегату знизу у разі обслуговування.
• Захист накопичення снігу, бруду і вологи. Встановлення теплового насоса на рівні землі могло б призвести до його засмічення або зледеніння в зимовий період.

Враховуючи це, було ухвалено рішення виготовити індивідуальну металеву конструкцію , що дозволяє підняти зовнішній блок до висоти вище 2 метрів від рівня землі. Платформа надійно закріплена на фасаді будівлі та має додаткові опори для розподілу ваги. Такий підхід забезпечив:

• Вільний потік повітря з усіх боків блоку;
• Простий доступ до з'єднань та обслуговування;
• Захист обладнання від зовнішніх впливів (механічний, атмосферний);
• Естетичний вигляд, без зайвого захаращення простору.

Трубопроводи були надійно ізольовані та акуратно встановлені вздовж фасаду, що забезпечує стабільну роботу навіть при низьких температурах і мінімізує втрати енергії. Встановлення проводили з урахуванням усіх технічних вимог щодо розміщення інверторних теплових насосів.

2. Встановлення фреонної лінії з компенсаційними петлями.

Оскільки зовнішній блок теплового насоса був встановлений на збільшенні металевої конструкції, виникла потреба правильно організувати прокладання фреонової магістралі. Щоб компенсувати різницю висоти між зовнішніми та внутрішніми блоками, а також щоб уникнути можливого гідроудару або надлишкового тиску в системі , труби були змонтовані у вигляді вигинів-петель (так званих «зигзагів» ). Така конфігурація дозволяє:

• частково поглинає вібрації та теплове розширення труб під час роботи системи;
• знизити навантаження на з'єднання та фітинги ;
• забезпечити довговічність та герметичність магістралі в умовах зміни температур та тиску .

Кожен вигин був зафіксований та термоізольований спеціальним утеплювачем для захисту від тепловтрат та впливу зовнішнього середовища . Цей підхід дозволяє системі надійно працювати, як у режимі нагріву, так і охолодження.

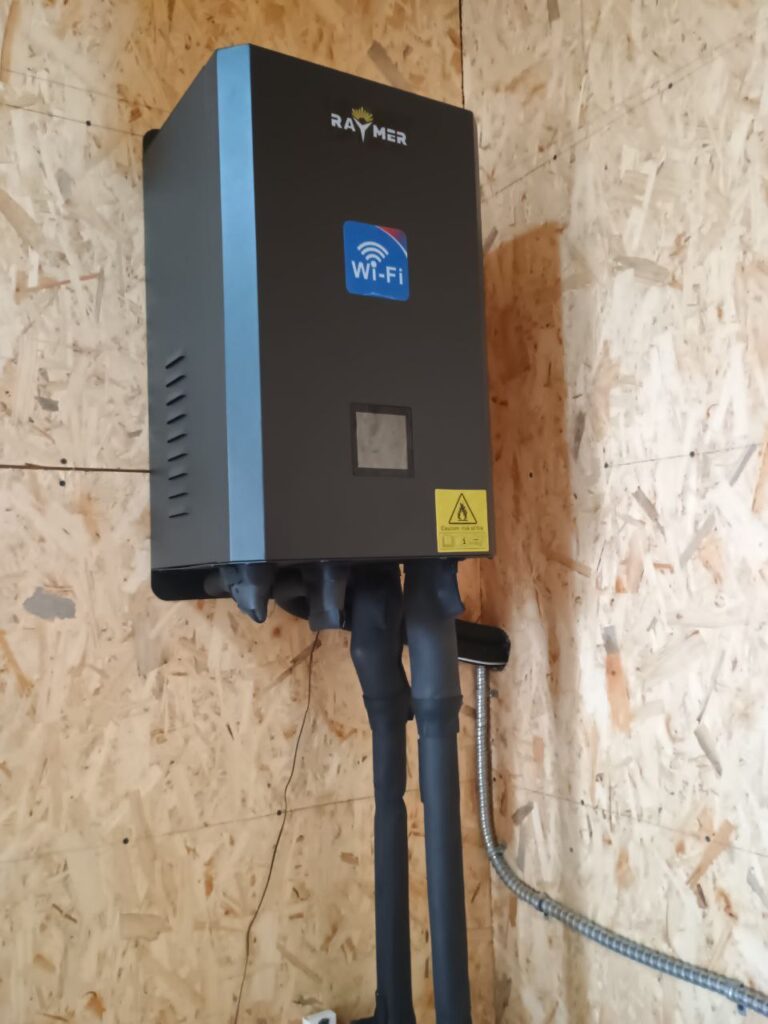

3. Монтаж гідромодуля RAY-15DS2-EVI

У рамках реалізації проекту в котельному приміщенні було змонтовано настінний гідромодуль Raymer, який став центральним елементом керування системою теплопостачання. Він був встановлений на стіні з урахуванням ергономіки доступу до обслуговування та безпечного з'єднання з усіма схемами. Основним завданням гідравлічного двигуна є перенесення тепла із зовнішньої одиниці теплового насоса до внутрішніх споживачів, насамперед — к теплому полу.

До гідромодуля були підключені теплоізольовані трубопроводи, що ведуть до буферної ємності. Цей бак-накопичувач виконує роль акумулятора теплової енергії , завдяки чому система здатна працювати більш стабільно та ефективно навіть при змінних температурних навантаженнях . Накопичене тепло з бака рівномірно розподіляється на контури теплої підлоги, що дозволяє підтримувати комфортний мікроклімат у приміщеннях без різких коливань температури.

Окремо було встановлено два циркуляційні насоси, які забезпечують постійний рух теплоносія між гідравлічним двигуном, буферною ємністю та системою підлогового опалення . Для стабілізації тиску в замкнутій системі змонтовано розширювальний бак , а також реалізував фільтрацію теплоносія для захисту обладнання від можливого засмічення. Всі елементи трубопроводів акуратно теплоізольовані, а компонування системи дозволяє зручно проводити її обслуговування у майбутньому .

4. Значення буферної ємності в цій системі

У цій системі опалення буферна ємність виконує ключову роль у забезпеченні ефективної , стабільної та надійної роботи теплового насоса . Він служить проміжним акумулятором, що накопичує тепло, що виробляється тепловим насосом, і поступово передає його до теплої системи підлоги.

Основна функція буферної ємності полягає у згладжуванні коливань температури та запобігання частого включення та вимкнення компресора компресора теплового насоса. Це дозволяє продовжити термін експлуатації обладнання, а також оптимізувати споживання електроенергії. Тепловий насос працює в оптимальному режимі, генеруючи тепло у великих обсягах за один цикл , а надлишок цієї енергії зберігається в баку та використовується в моменти , коли потреба у теплі перевищує його миттєве виробництво .

Крім того, буферна ємність допомагає забезпечити рівномірний розподіл тепла по всіх контурах теплої підлоги, виключаючи перегрівання або не доходу окремих секцій. Завдяки цьому система працює плавно, а температура в кімнаті залишається стабільною та комфортною. В результаті — не тільки енергоефективність нагріву збільшується, але загальна надійність усієї системи покращує.

5. Монтаж фанкойлів для забезпечення охолодження влітку

У рамках проекту не тільки нагрівання кімнати було забезпечено за допомогою теплої підлоги, але також організація охолодження влітку. Для цього були змонтовані фанкойли — універсальні внутрішні блоки , який можна нагрівати, так і охолоджувати повітря залежно від температури подачі теплоносія .

Монтаж фанкойлів здійснювався з урахуванням зонування приміщення та особливостей внутрішнього простору . Трубопроводи закладали за допомогою теплоізоляції для запобігання термічних втрат та конденсації влітку. Завдяки інтеграції фанкойлів у систему теплового насоса, Користувач отримує повноцінну кліматичну систему: взимку — комфортне опалення, влітку — ефективне охолодження без необхідності встановлення додаткових кондиціонерів.

Цей підхід дозволяє оптимізувати простір, зменшити витрати на індивідуальне обладнання та досягти високого рівня енергоефективності. Крім того, така система забезпечує більш рівномірний мікроклімат у приміщеннях та швидку реакцію на зміну температурних умов.

Чому встановлення теплового насоса — це найкраще рішення для бізнесу ?

1. Значне заощадження на опаленні та охолодженні

Теплові насоси здатні конвертувати 1 кВт електроенергії в 3-5 кВт теплової енергії. Це дозволяє зменшити витрати на енергію в 2-3 рази порівняно з традиційними системами електричного або твердого палива. Для бізнесу це означає менші комунальні витрати та швидша окупність інвестицій.

2. Одна система - цілий рік

Тепловий насос забезпечує:

• Опалювання в холодному сезоні;
• Охолодження влітку (через фанкойли чи кондиціонери );
• Подача теплоносія до підлоги або радіаторів.

Це дозволяє відмовитися від індивідуальних рішень на зиму та літо, зменшити кількість обладнання та спростити обслуговування .

3. Комфорт працівників = продуктивність

Завдяки точному контролю температури, теплові насоси створюють стабільний комфорт у приміщеннях. Відсутність різких температурних падінь, протягів та перегріву/переохолодження безпосередньо впливають на :

• Співробітники персоналу;
• Зменшення захворюваності;
• Позитивне враження для клієнтів.

4. Автоматизація та мінімальне обслуговування

Сучасні теплові насоси (особливо інверторного типу ) оснащені автоматичними системами управління. Бізнес отримує:

• Самостійність — система працює без постійного втручання;
• Дистанційне керування — через Wi-Fi або програми;
• Діагностика та захист — контроль несправностей, датчики замерзання , тиску тощо.

Це зменшує потребу в регулярному обслуговувальному персоналі або дорогому обслуговуванні.

5. Незалежність від газових та централізованих мереж

Для бізнесу це означає:

• Відсутність ризиків зростання цін на газ;
• Немає бюрократії з газовими мережами;
• Можливість використовувати власну електроенергію (наприклад, від сонячних батарей).

Особливо це стосується нових приміщень або в регіонах із слабкою газифікацією.

6. Екологічна доброзичливість та відповідальність

Теплові насоси — екологічно чисте джерело тепла. Вони не виділяють CО₂, не спалюють паливо і не вимагають димаря . Це важливо для:

• Підтримки «зеленого» іміджу компанії ;
• Участь у тендерах та енергоефективних програмах підтримки;
• Сертифікація за стандартами ESG, Breeam тощо.

7. Гнучкість для будь-якої кімнати

Теплові насоси підходять для нових будівель, і для модернізації існуючих систем. У бізнесі це дозволяє:

• Застосувати рішення для офісу , складу, торгового зала , СТО, кав'ярень або виставкових залів;
• Масштабування системи в майбутньому (наприклад, додати фанкойли або бойлер ГВП );
• Адаптувати обладнання до змінного навантаження (завдяки інверторним компресорам).

8. Швидка установка без зупинки роботи

На відміну від складних котельних кімнат або централізованих систем, тепловий насос може бути встановлений швидко і без шкоди для основного бізнесу компанії. Більшість робіт — зовнішні або технічні , не вимагають перекриття приміщення , води або електрики на тривалий час .

9. Інвестиція у майбутнє

Тепловий насос — це не просто опалення , це частина енергонезалежності бізнесу . У поєднанні з сонячними батареями або системами управління енергією він може зробити ваш об'єкт майже повністю автономним.

Як результат, тепловий насос — це не тільки про тепло , а про стратегічне рішення для будь-якого сучасного бізнесу , який поєднує заощадження, комфорт, екологічність та контроль .

Переваги теплового насосу Raymer RAY-15DS2-EVI нового покоління

Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.

Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на довкілля.

Інверторний компресор та технологія Enhanced Vapor Injection (EVI)

Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.

Новий чорний дизайн для кращого поглинання тепла

Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-15DS2-EVI найкращим вибором серед інших опалювальних систем.

Чорні поверхні менш схильні до видимих ​​забруднень, пилу та подряпин в порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.

Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.

Дистанційне керування

Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету..

Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
