Початкова ситуація
У цьому будинку система опалення спочатку була реалізована на основі електричного котла. На фото видно , як виглядає система: електрокотел встановлено праворуч , праворуч також видно вузол подачі з колектором для системи теплої підлоги або радіаторного опалення . Система була зібрана грамотно: встановлений розширювальний бак , гідравлічний розподільник , циркуляційні насоси, група безпеки та автоматизація.
Однак, незважаючи на правильну роботу, основна проблема залишалася - високе споживання електроенергії . Підтримка комфортної температури в холодному періоді призвела до значних витрат на електричне опалення. Це стало головним мотивом переходу до більш економічного рішення.
Завдання
Клієнт звернувся, щоб зменшити витрати на опалення, зберігши існуючу систему трубопроводів , колекторів та автоматики . Важливо було інтегрувати нове джерело тепла без повного демонтажу котла, з мінімальним втручанням у вже встановлену гідравліку. Також клієнт хотів отримати можливість автономної роботи без втрати комфорту .
Рішення - тепловий насос Raymer RAY-10DS2-EVI
У рамках проекту було обрано тепловий насос Raymer RAY-10DS2-EVI (10 кВт). Це енергоефективна модель з інверторним компресором, який може працювати раніше -25 °C та здатна повністю замінити електрокотел в умовах українського клімату .
Підготовчий етап установки
Перш ніж встановити тепловий насос Raymer Ray-10DS2-EVI, проводили необхідні підготовчі роботи. Один з ключових етапів стало виведення фреонових магістралей через стіну з котельні до місця встановлення зовнішнього блоку . Це дозволило правильно організувати зв’язок між внутрішніми та зовнішніми блоками теплового насоса без значного втручання в внутрішній частині кімнати.
Для надійної установки зовнішнього блоку було змонтовано металеву опору , що розміщується на бетонній основі з антивібраційними прокладками. Конструкція забезпечує стабільне сукупне кріплення, захист від снігових заметів та зручний доступ для обслуговування . Крім того, блок розміщується на оптимальній відстані від стіни, що гарантує достатню вентиляцію та ефективну роботу навіть при мінусовій температурі.
Підготовка цього етапу проводилася з урахуванням усіх технічних вимог виробника, що дозволило основній установці системи без затримок та ускладнень.
1. Встановлення зовнішнього блоку Raymer Ray-10DS2-EVI

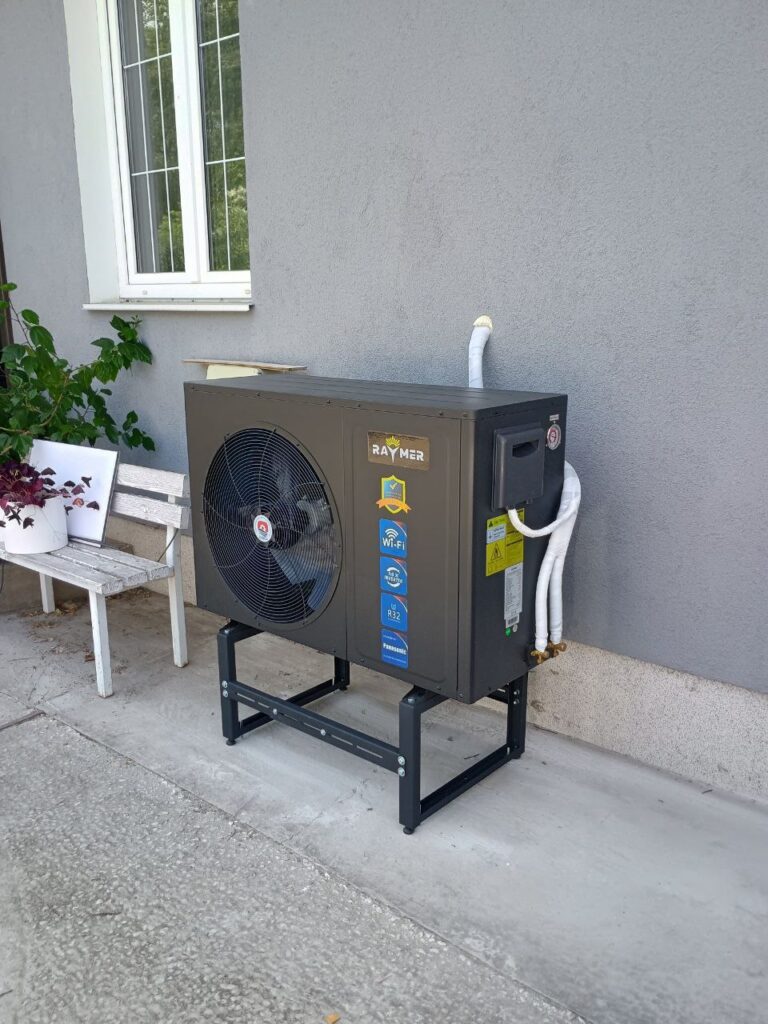

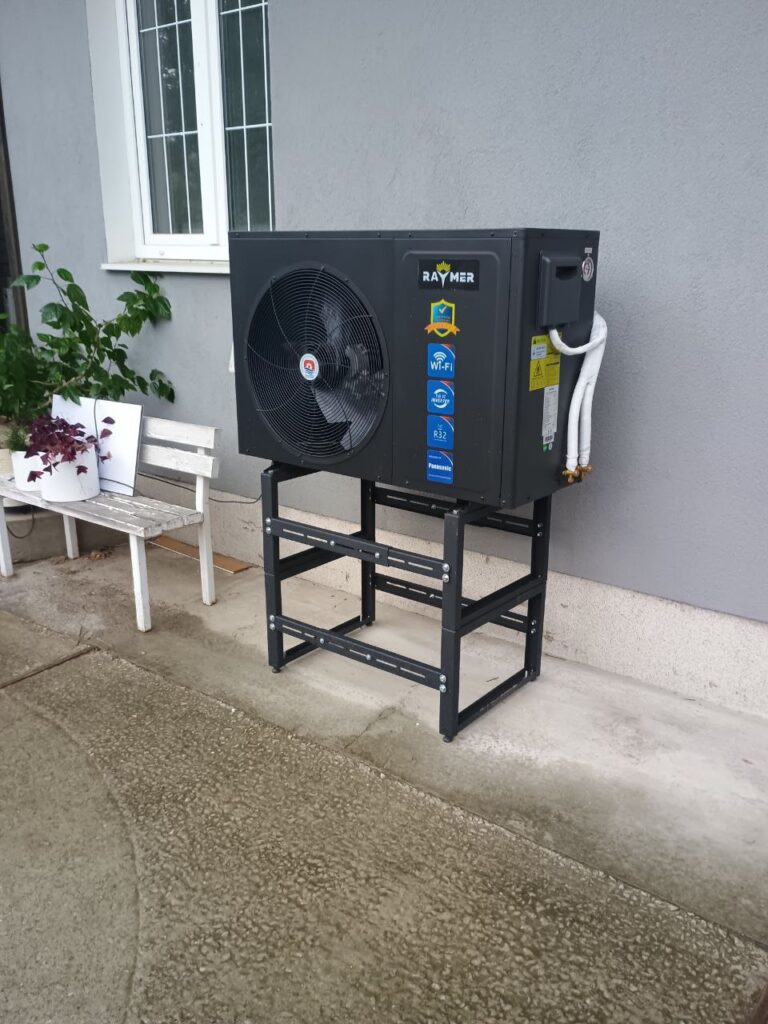

На наступному етапі був встановлений зовнішній блок теплового насоса Raymer Ray-10DS2-EVI. Спочатку агрегат був встановлений на стандартну низьку металеву підставку , яка забезпечувала стабільність та дотримання вимог щодо мінімальної висоти над землею . Цей варіант був технічно прийнятним, однак після оцінки зовнішнього вигляду фасаду будинку було ухвалено рішення підняти блок ще на один рівень .
Це дозволило досягти кращої естетичної інтеграції зовнішнього блоку в архітектуру будинку, а також створити додатковий запас висоти на випадок сильних снігопадів . Нова підставка забезпечила не тільки візуальну гармонію з фасадом, але й найкращу циркуляцію повітря навколо теплообмінника , що позитивно впливає на ефективність системи в зимовий період.
Установка зовнішнього блоку теплового насоса Raymer RAY-10DS2-EVI виконувалася з урахуванням низки важливих технічних та практичних факторів
. Основна вимога до встановлення полягала в тому, щоб забезпечити достатню вентиляцію навколо пристрою, Так що повітря вільно потрапляє в теплообмінник і так само вільно виходить після проходження через нього. Це важливо для стабільної роботи насоса при низьких температурах.
Підключення зовнішнього блоку здійснювалось через фреонові магістралі, які були попередньо витягнуті через стіну на підготовчій стадії. Для цього використовували теплоізольовані мідні труби, якігерметично введені в приміщення та надійно зафіксовані . Електроживлення підведено з урахуванням вимог до стабільності напруги та захисту від перевантажень .
Також встановлена дренажна система для відведення конденсату, яка виводиться нижче рівня монтажу та захищена від замерзання . Надалі можна підключити опалення піддону або встановлення захисту для ефективної роботи в умовах суворої зими.
В цілому, встановлення зовнішнього блоку здійснюється відповідно до всіх стандартів безпеки, ергономіки та енергоефективності , що гарантує тривалу та стабільну роботу всієї системи.
2. Вакуумування системи азотом
У процесі монтажу теплового насоса Raymer RAY-10DS2-EVI важливою частиною підключення зовнішнього блоку стало вакуумування фреонової магістралі , яке було виконано відповідно до всіх технічних норм . Але перед безпосереднім вакуумуванням була застосована додаткова процедура продування азотом .
Цей крок надзвичайно важливий: азот витісняє вологу та домішки з внутрішньої поверхні фреонових труб , який може потрапити туди під час прокладки або зберігання матеріалів. Волога або пил у системі може негативно вплинути на роботу компресора, викликати кристалізацію холодоагенту або навіть пошкодження системи.
Очищення проводили технічним азотом під тиском, після чого система була вакуумована вакуумним насосом до глибокого вакууму . Це дозволило повністю видалити залишки повітря , вологи та домішок із системи перед заправкою фреоном , забезпечення ідеальних умов для подальшої герметичної експлуатації обладнання.
Завдяки такому підходу можна було досягти максимальної ефективності теплового насоса та гарантувати його довговічну, стабільну роботу без порушення термодинамічних процесів у системі.
3. Встановлення внутрішнього блоку Raymer Ray-10DS2-EVI
Внутрішній блок теплового насоса Raymer Ray-10DS2-EVI було встановлено безпосередньо в котельні, біля електричного котла та розподільчими колекторами системи опалення . Його встановлення здійснювалося таким чином, щоб забезпечити зручний доступ для сервісного обслуговування , візуального контролю та підключення всіх необхідних комунікацій .
Установка пристрою здійснюється на сильній вертикальній стіні, при цьому були дотримані всі нормативні вимоги щодо вентиляції навколо корпусу
. До гідромодулю підключено фреонову магістраль, яка проходить через стіну і з'єднана із зовнішнім блоком. Місця стику ретельно герметизовані
, а траси утеплені для запобігання втратам тепла та утворенню конденсату
.
З боку гідравліки внутрішній блок підключений до буферної ємності, який розташований безпосередньо під ним. Для зручності та ефективності в обв'язці використані кульові крани, дренаж, група безпеки та циркуляційні насоси. Електроживлення гідромодуля виконано з дотриманням вимог щодо заземлення та захисту – для цього використано окрему розетку з автоматом, а також система стабілізації напруги.
Таким чином, внутрішній блок Реймер став ключовим елементом нової системи опалення, який не тільки працює ефективно, але також має естетику, продуманий вигляд з чіткою організацією всіх зв’язків.
4. Підключення буферної ємності Aquaviva об'ємом 80 літрів
У цьому проекті була встановлена буферна ємність обсягів Aquaviva 80 літрів. Монтаж резервуару виконаний безпосередньо під внутрішнім блоком теплового насосу Raymer RAY-10DS2-EVI , що дозволило мінімізувати довжину гідравлічних сполук та зменшити втрати тепла. Бак встановлюється на плоскій бетонній основі, що забезпечує його стабільне положення та безпечну роботу.
Підключення буферної ємності здійснюється через верхні та бічні труби, залежно від напрямку потоку та розподілу теплоносія. Один ланцюг з'єднаний з гідравлічним насосом теплового насоса, який подає нагрітий теплоносій у верхній частині резервуара. Зворотний потік забирається з нижньої частини ємності
, забезпечення постійної температури та стабільної роботи системи.
Окремо було реалізовано підключення до гребінки системи теплої підлоги . Відбір теплоносія на теплу підлогу здійснюється через окрему циркуляційну лінію , підключений до однієї з бокових форсунок буфера. При цьому в систему включено циркуляційний насос , що забезпечує необхідний тиск і потужність для прокачування теплоносія через петлі теплої підлоги . Розподільник має окремі контури з можливістю індивідуального регулювання температури у кожному приміщенні .
Таке рішення дозволяє буферній ємності працювати як гідравлічний роздільник між контуром теплового насоса та низькотемпературною системою теплої підлоги. Це забезпечує безперебійну роботу всієї системи, стабільну температуру в приміщеннях та запобігає надмірному включенню компресора при частих запитах тепла з боку підлоги .
