Завдання
Харківський регіон відомий своїми суворими зимами з різкими перепадами температур та значними морозами. Перед фахівцями стояло завдання розробити та впровадити систему опалення для приватного будинку, яка б відповідала наступним критеріям:
- Відмова від газу: Повний перехід на електричне опалення з метою оптимізації витрат та підвищення безпеки експлуатації.
- Максимальна потужність: Забезпечення стабільного тепла для великої площі будинку без потреби в допоміжних джерелах енергії.
- Надійність при екстремальних морозах: Система повинна безперебійно працювати під час пікових зимових навантажень, характерних для північного сходу України.
- Гаряче водопостачання: Організація ефективного нагріву води для побутових потреб великої родини.
Рішення
Враховуючи високі вимоги до потужності та кліматичні особливості Харкова, було обрано топову модель у лінійці — повітряний тепловий насос Raymer RAY-24DS2-EVI (моноблок). Це рішення стало оптимальним завдяки поєднанню передових технологій:
- Технологія EVI (Enhanced Vapor Injection): На відміну від звичайних насосів, модель з упорскуванням пари дозволяє системі ефективно працювати при температурі зовнішнього повітря до -30°C. Це гарантує, що навіть у найлютіші морози будинок залишатиметься теплим, а компресор не втрачатиме своєї продуктивності.
- Екологічний фреон R32: Використання сучасного холодоагенту підвищує енергоефективність системи на 10% та відповідає суворим європейським екологічним стандартам.
- Інверторний компресор Panasonic: Серце системи — надійний японський компресор з плавним регулюванням потужності. Він не лише забезпечує тиху роботу, а й суттєво подовжує термін служби обладнання, уникаючи різких пускових навантажень.
- Високий показник COP: Завдяки інтелектуальному керуванню, насос демонструє високий коефіцієнт перетворення енергії, перетворюючи кожен кіловат спожитої електрики у 3-4 кіловати теплової енергії.
Цей вибір дозволив перетворити складне інженерне завдання на надійну та економічно вигідну реальність, забезпечивши замовнику впевненість у комфорті за будь-якої погоди.
1. Встановлення зовнішнього блоку теплового насоса

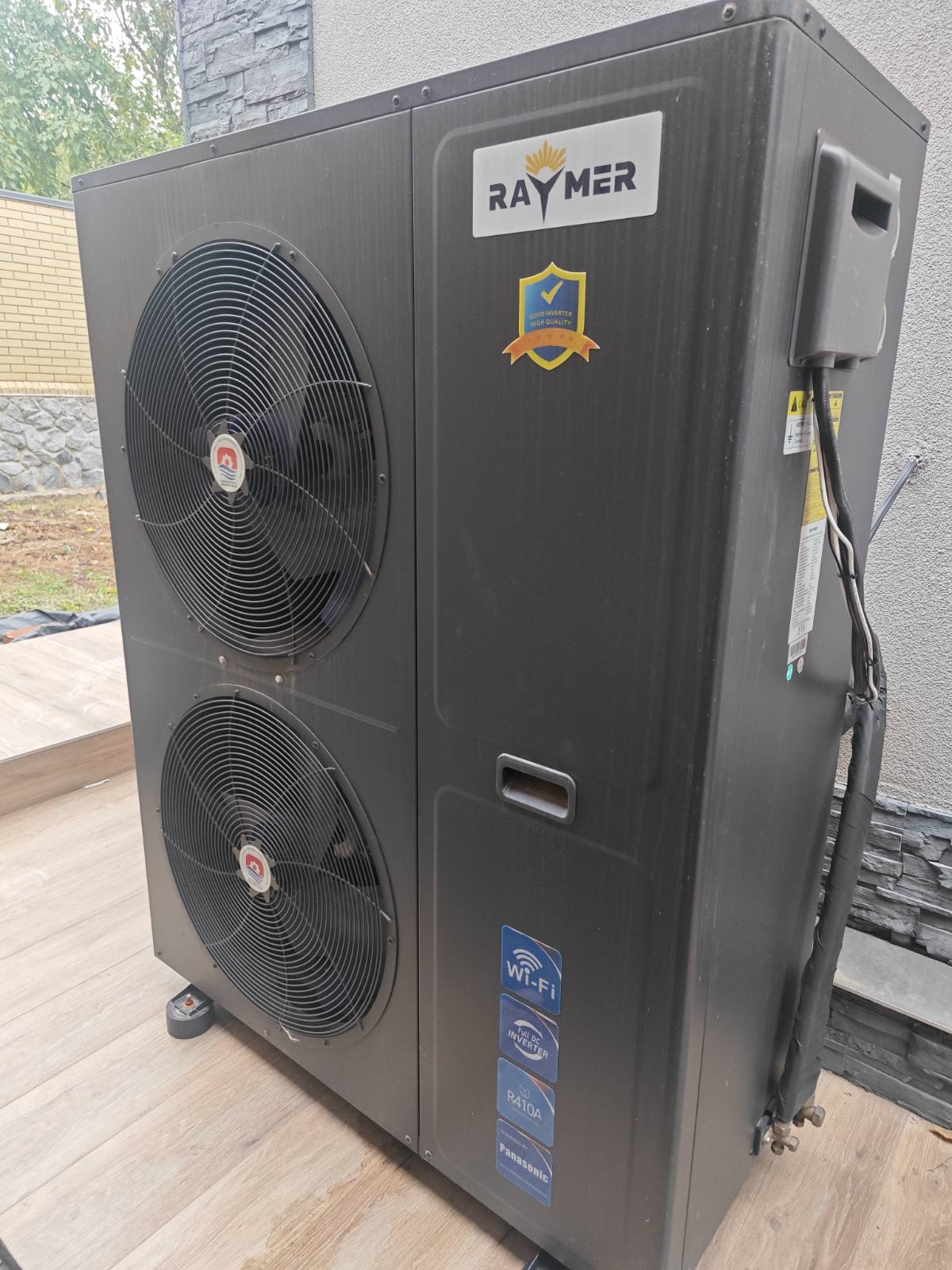

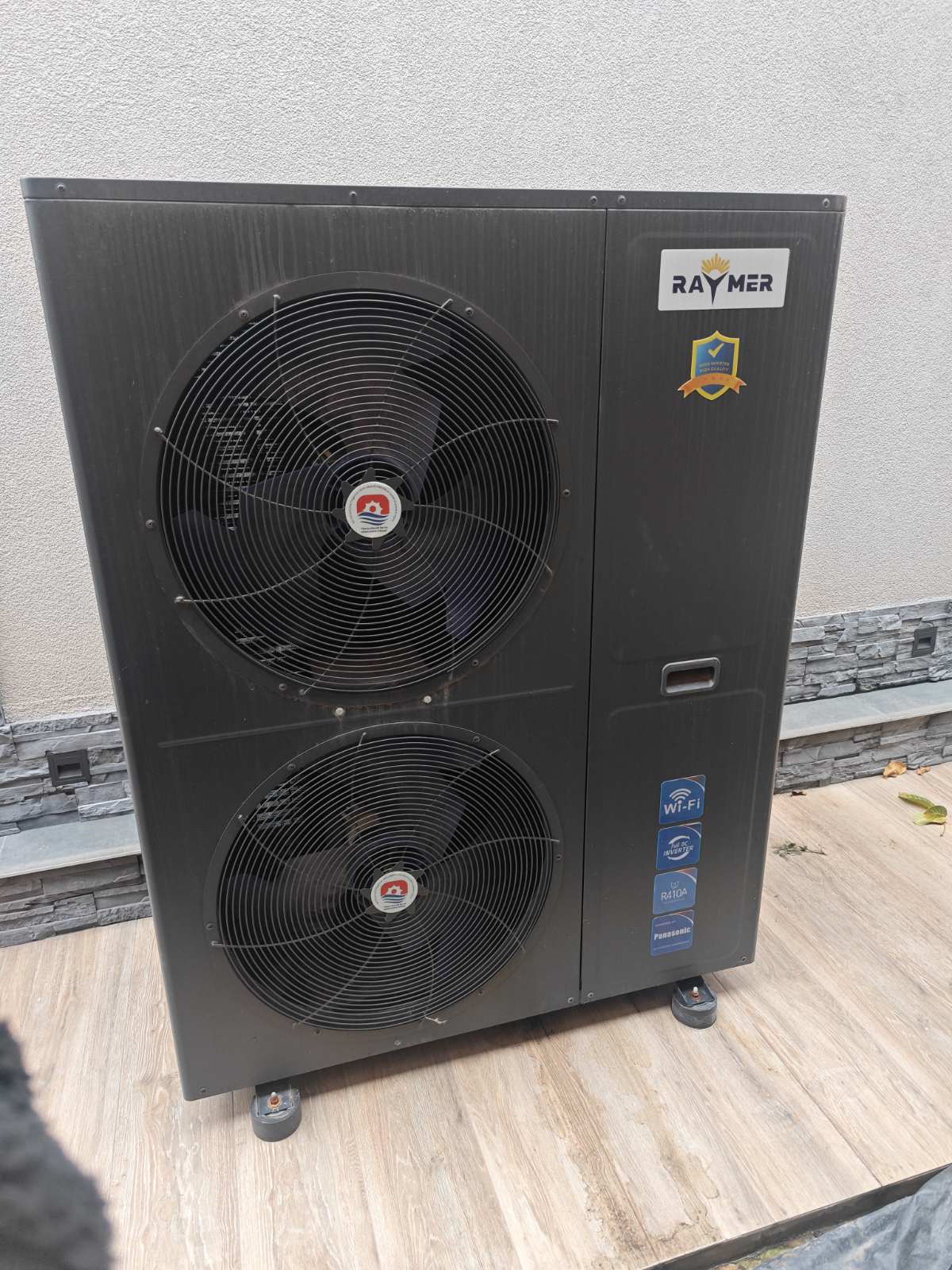

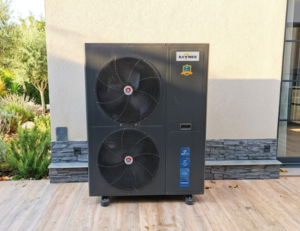

Першим етапом монтажу стало встановлення зовнішнього блоку теплового насоса на підготовленому дерев’яному майданчику. Основа була попередньо вирівняна та розрахована на вагу обладнання, що забезпечує його стійке положення, зменшує передачу вібрацій і створює необхідний зазор між корпусом теплового насоса та поверхнею землі. Таке рішення також спрощує подальше обслуговування обладнання та захищає його від накопичення вологи, снігу й бруду.
Під час встановлення особливу увагу приділили правильному розташуванню блоку відносно стін будинку та навколишніх конструкцій. Навколо агрегату залишено достатній простір для безперешкодного забору та викиду повітря, що є необхідною умовою для ефективної роботи теплового насоса в будь-яку пору року.

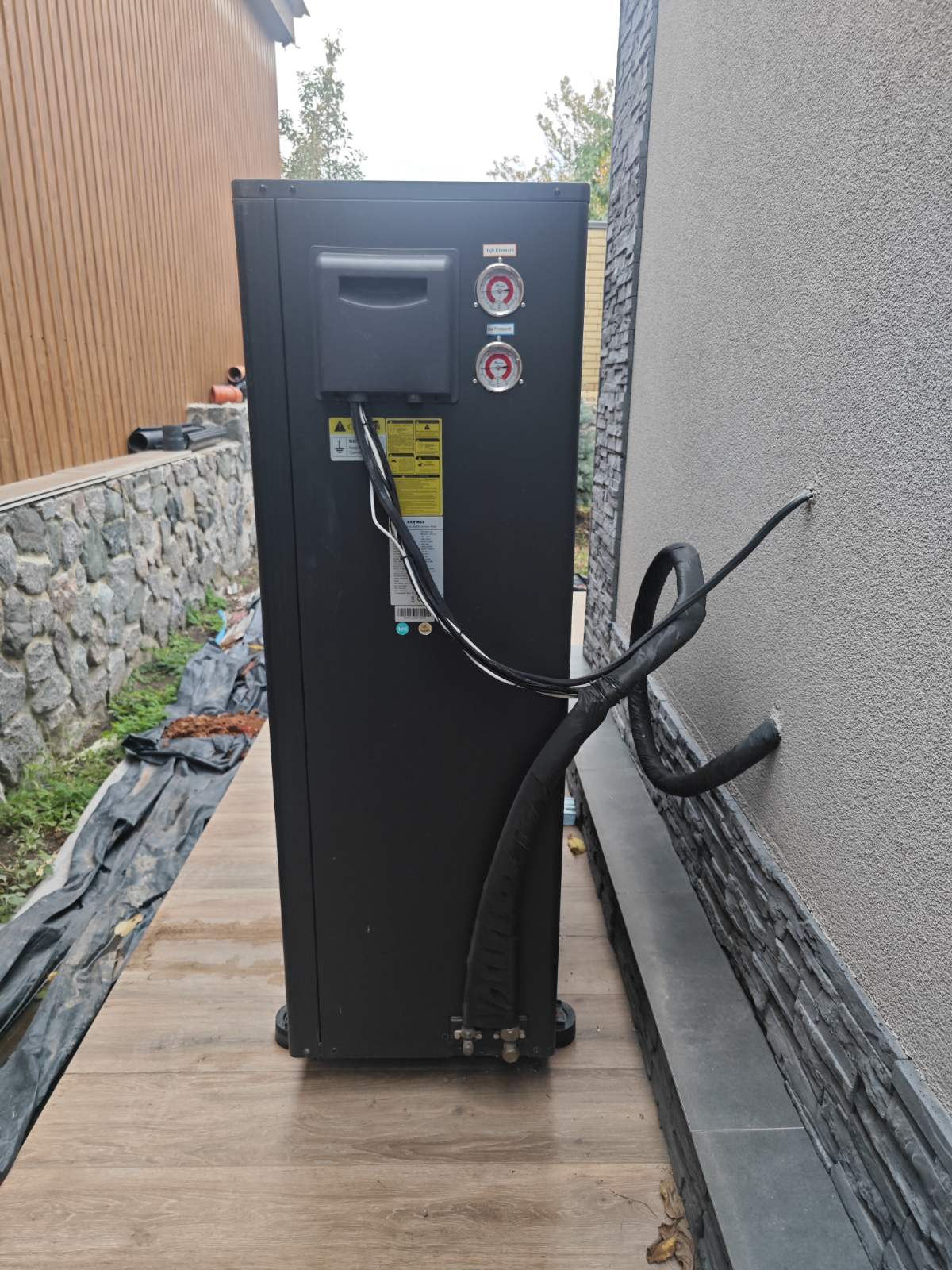

На задній панелі пристрою чітко видно два манометри, які дозволяють контролювати робочий тиск у системі під час пусконалагоджувальних робіт та подальшої експлуатації. Також на корпусі розміщено попереджувальні наклейки та заводську табличку з основними технічними характеристиками обладнання, серійним номером і необхідною сервісною інформацією.
Фронтальна частина зовнішнього блоку оснащена двома великими вентиляторами із захисними металевими решітками. Така конструкція забезпечує інтенсивний теплообмін, рівномірний розподіл повітряного потоку та захищає вентилятори від випадкового механічного пошкодження.
Процес підключення комунікацій
Після механічного встановлення обладнання було виконано підключення всіх необхідних інженерних комунікацій. Кабелі живлення та керування виведені з будинку через заздалегідь підготовлений отвір у стіні та підключені до відповідних клем теплового насоса згідно зі схемою виробника. Для захисту від механічних пошкоджень і впливу навколишнього середовища кабелі прокладені в захисній гофрі.
Гідравлічні трубопроводи, якими циркулює теплоносій між зовнішнім блоком та внутрішнім гідромодулем, під’єднані до нижньої частини пристрою за допомогою надійних різьбових з’єднань із використанням ущільнювальних матеріалів. Після монтажу всі з’єднання були перевірені на герметичність.
Для мінімізації теплових втрат трубопроводи вкриті якісною термоізоляцією, яка також захищає систему від утворення конденсату, впливу ультрафіолетового випромінювання та несприятливих погодних умов. Такий комплексний підхід забезпечує стабільну, економічну та довговічну роботу теплового насоса протягом усього опалювального сезону.
Тимчасове розміщення зовнішнього блоку
Варто зазначити, що на момент виконання монтажних робіт зовнішній блок теплового насоса встановлено тимчасово на підготовленому дерев’яному майданчику. Таке рішення дозволило виконати підключення обладнання, провести пусконалагоджувальні роботи та перевірити працездатність усіх систем.
Після завершення всіх будівельних робіт зовнішній блок буде перенесено на спеціальну металеву підставку, яка є оптимальним рішенням для довготривалої експлуатації теплового насоса.
Таке встановлення забезпечить низку важливих переваг:
- Захист обладнання від підтоплення, скупчення талої води та снігових заметів у зимовий період, що сприятиме стабільній роботі теплового насоса за будь-яких погодних умов.
- Покращення циркуляції повітря навколо нижньої частини теплообмінника, що позитивно впливає на ефективність теплообміну та проходження циклів автоматичного розморожування.
- Зниження передачі вібрацій на основу та конструкції будівлі, особливо при використанні антивібраційних опор, що забезпечить ще тихішу роботу обладнання.
- Зручний доступ для сервісного обслуговування, очищення піддона, перевірки дренажної системи та проведення планових технічних робіт без необхідності демонтажу обладнання.
Таким чином, тимчасове розміщення дало можливість швидко ввести систему в експлуатацію, а подальше встановлення на металеву підставку стане завершальним етапом монтажу, який забезпечить максимальну надійність, довговічність і комфортну експлуатацію теплового насоса протягом багатьох років.
Етап 2. Монтаж внутрішнього блоку в технічному приміщенні
Після завершення встановлення зовнішнього блоку ми перейшли до монтажу внутрішнього вузла системи — гідромодуля Raymer. Обладнання було розміщене у спеціально підготовленому технічному приміщенні, де завчасно передбачили місця для підключення трубопроводів, електроживлення та допоміжного обладнання. Монтаж виконано таким чином, щоб забезпечити компактне розташування всіх елементів системи без втрати зручності їхнього подальшого обслуговування.

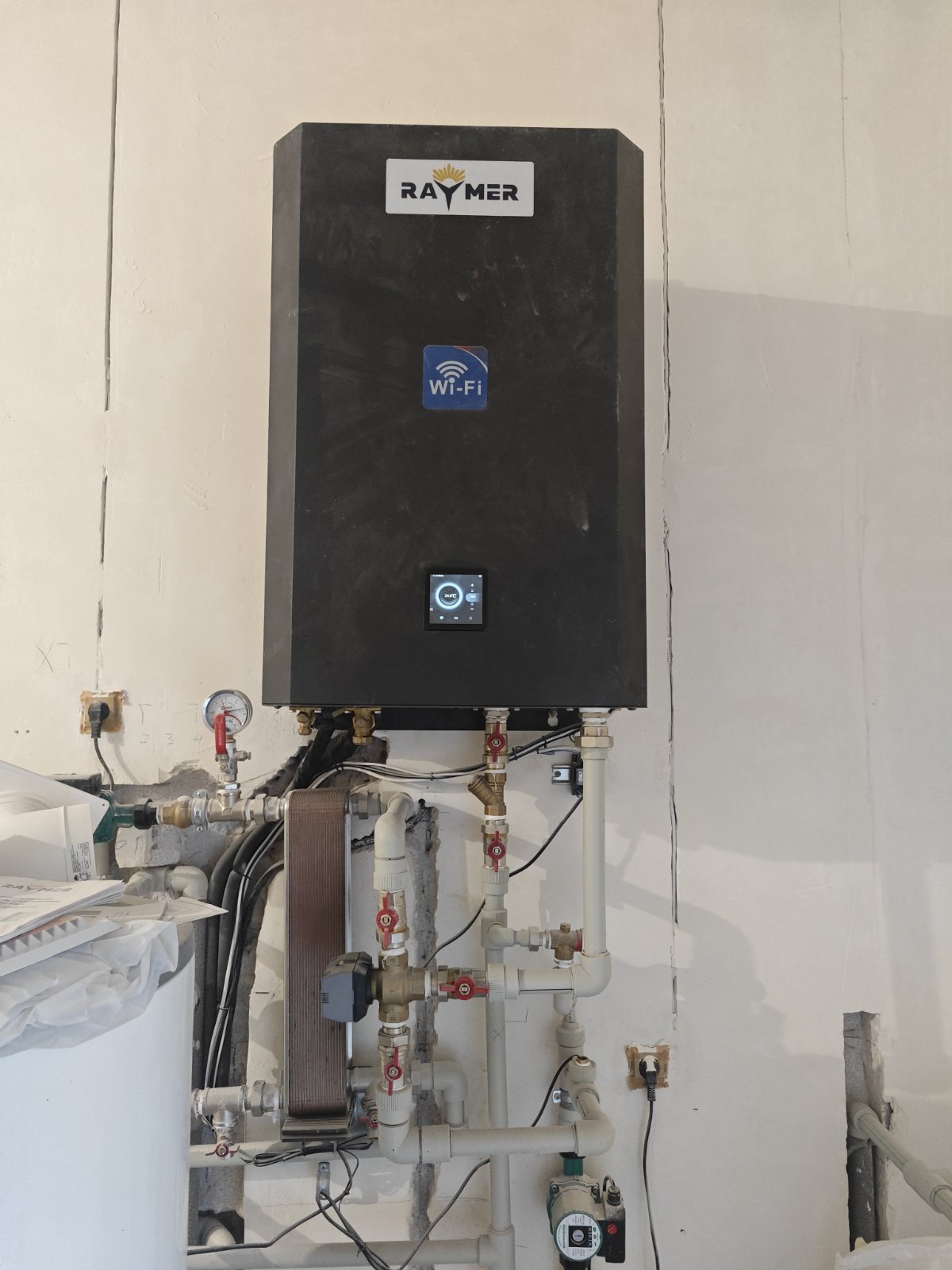

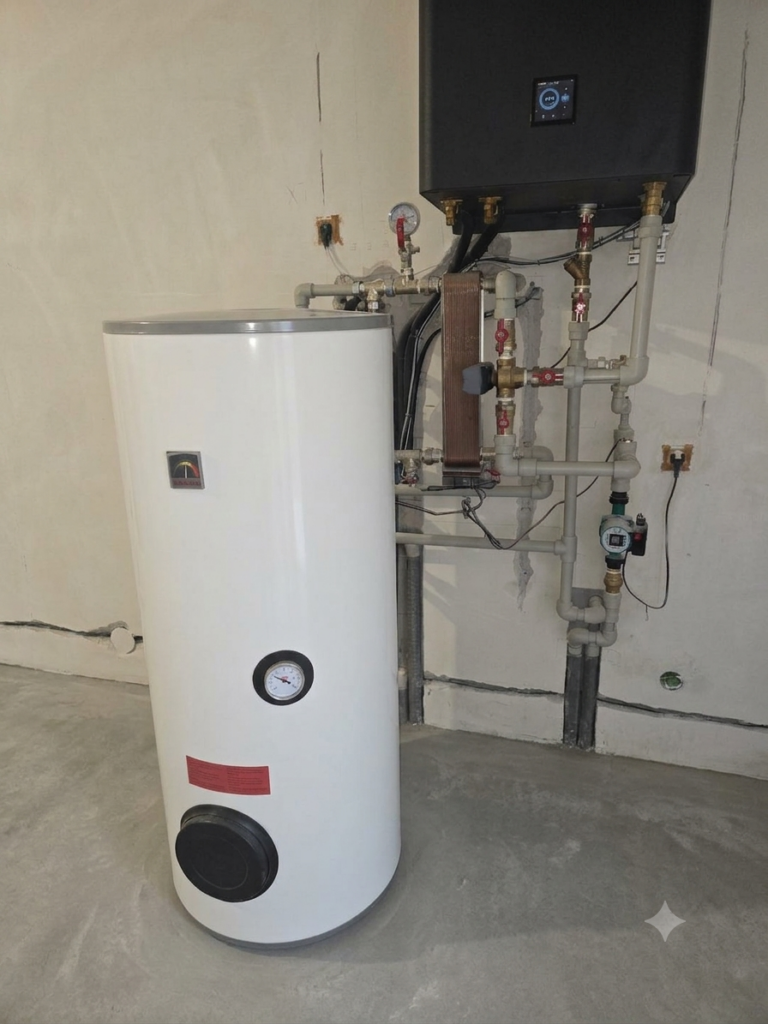

Настінний монтаж гідромодуля
Гідромодуль надійно закріплено на стіні технічного приміщення із дотриманням рекомендацій виробника щодо монтажних відстаней. Таке розташування забезпечує вільний доступ до всіх підключень, сервісних вузлів та елементів автоматики.
Компактний корпус у сучасному чорному кольорі гармонійно вписався в технічне приміщення та займає мінімум корисного простору. На передній панелі розташований сенсорний дисплей, який у режимі реального часу відображає температуру теплоносія, активний режим роботи, сервісні параметри та повідомлення системи. Це дозволяє швидко контролювати стан обладнання без підключення додаткових приладів.
Інтелектуальне керування
Гідромодуль оснащений вбудованим модулем Wi-Fi, завдяки якому власники можуть дистанційно керувати роботою теплового насоса через мобільний застосунок. Користувач має можливість змінювати температуру опалення, контролювати нагрів гарячої води, переглядати робочі параметри та оперативно реагувати на будь-які повідомлення системи незалежно від свого місцезнаходження.
Професійна гідравлічна обв’язка
Підключення гідромодуля виконано з використанням якісних поліпропіленових труб, що забезпечують довговічність, стійкість до корозії та мінімальні теплові втрати. Усі трубопроводи акуратно змонтовані та логічно згруповані, що полегшує експлуатацію й подальше технічне обслуговування.
Система обладнана надійною латунною запірною арматурою, яка дозволяє за необхідності перекривати окремі контури без повного зливу теплоносія. Для ефективної передачі теплової енергії встановлено зовнішній пластинчастий теплообмінник, який працює разом із циркуляційним насосом, забезпечуючи стабільну циркуляцію теплоносія та високу ефективність роботи всієї системи.
Контроль робочих параметрів
Для постійного контролю стану системи в контур інтегровано манометр, який дозволяє візуально контролювати робочий тиск у системі опалення. Це дає можливість швидко виявити можливі відхилення та своєчасно виконати необхідне технічне обслуговування.
Комплексне оснащення гідромодуля сучасною автоматикою, якісною гідравлічною обв’язкою та засобами контролю забезпечує надійну, безпечну й економічну роботу теплового насоса протягом усього року.

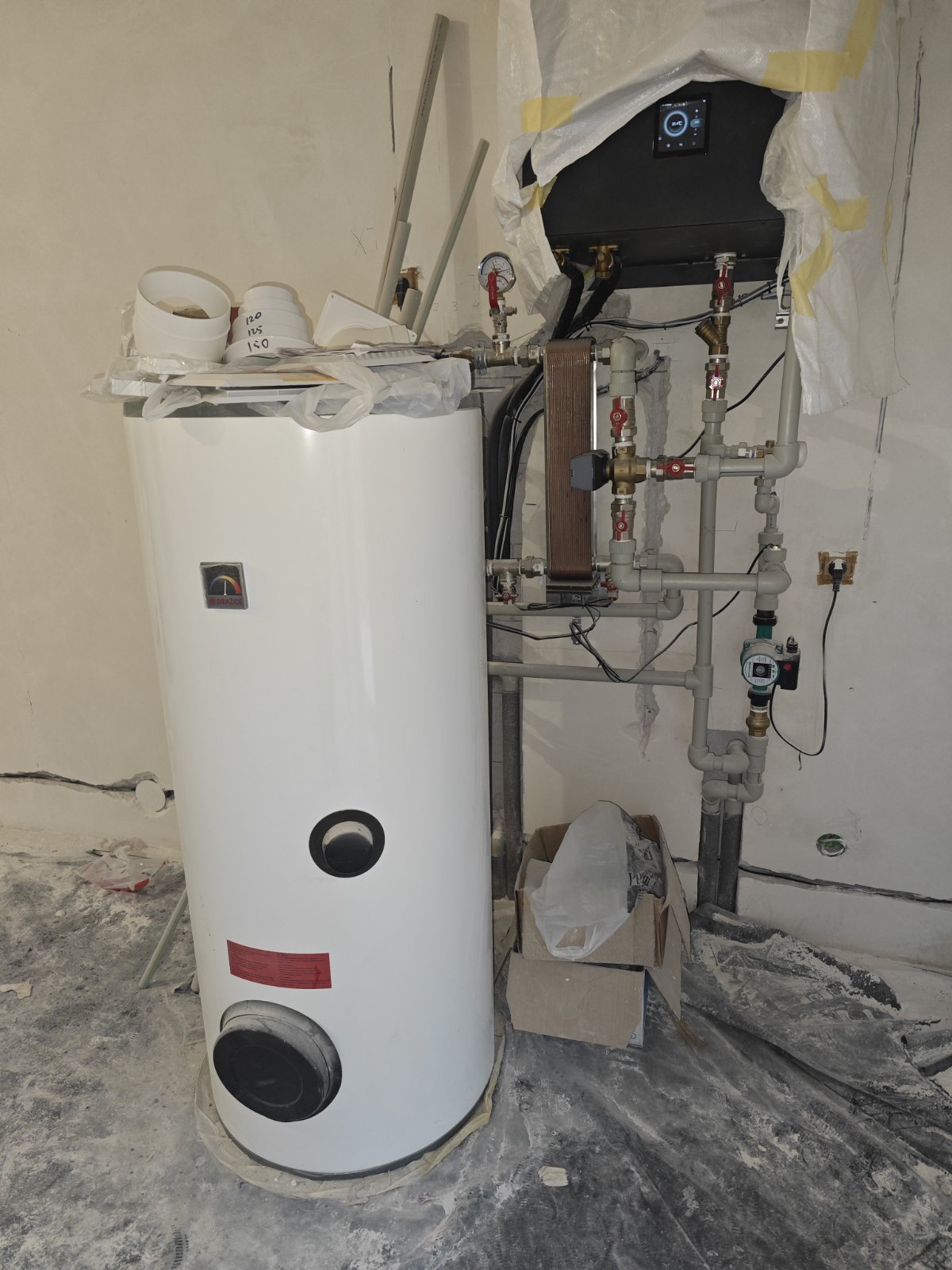

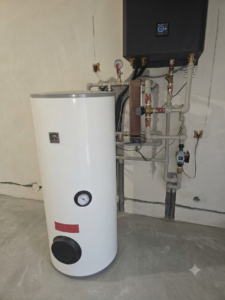

Етап 3. Гідравлічна інтеграція — робота через паяний пластинчастий теплообмінник
Одним із найважливіших технічних рішень цього проєкту стало підключення гідромодуля Raymer до системи гарячого водопостачання через паяний пластинчастий теплообмінник. Така схема дозволяє ефективно передавати теплову енергію від теплового насоса до системи ГВП, одночасно гідравлічно розділяючи контури та підвищуючи надійність усієї системи.
Вузол теплообміну
Між внутрішнім блоком теплового насоса та бойлером встановлено високоефективний паяний пластинчастий теплообмінник. Завдяки великій площі теплообмінної поверхні він забезпечує швидку передачу теплової енергії з мінімальними втратами, що позитивно впливає на продуктивність системи та скорочує час нагріву гарячої води.
Таке рішення також дозволяє ізолювати контур теплового насоса від контуру гарячого водопостачання, що підвищує стабільність роботи обладнання та спрощує його експлуатацію.
Гідравлічна обв’язка
Теплоносій, який нагрівається тепловим насосом, циркулює через первинний контур пластинчастого теплообмінника. З іншого боку теплообмінника знаходиться вторинний контур, у якому вода з бойлера циркулює за допомогою окремого інверторного циркуляційного насоса. Саме через цей контур теплова енергія передається до системи гарячого водопостачання.
Усі трубопроводи виконані максимально компактно, що дозволило зменшити теплові втрати та забезпечити акуратний вигляд котельні. Для додаткового підвищення енергоефективності трубопроводи теплоносія вкриті якісною теплоізоляцією.
Запірна та сервісна арматура
Кожен вузол підключення обладнаний латунними кульовими кранами, які дозволяють локально перекривати окремі ділянки системи. Завдяки цьому теплообмінник, циркуляційний насос або інші елементи можна демонтувати чи обслуговувати без необхідності повного зливу теплоносія із системи.
Крім того, у вузлі передбачено всі необхідні елементи для контролю та безпечної експлуатації: сервісні крани, різьбові роз’ємні з’єднання та місця для проведення діагностики. Такий підхід значно спрощує технічне обслуговування, скорочує час виконання сервісних робіт і забезпечує високу надійність роботи системи протягом багатьох років.
Навіщо це потрібно: вирішення проблеми “маленького теплообмінника”
Більшість стандартних бойлерів непрямого нагріву, що розраховані на роботу з газовими або електричними котлами, мають вбудований внутрішній змійовик (спіраль) з невеликою площею теплообміну. Для теплового насоса це є критичною проблемою через наступні причини:
- Ефективність передачі енергії: Тепловий насос працює з низькотемпературним теплоносієм (зазвичай до 50–55°C). Маленький внутрішній змійовик бойлера просто не здатний вчасно віддати цю енергію воді. Це призводить до того, що теплоноситель повертається до насоса занадто гарячим, і система видає помилку за високим тиском або йде в “тактування”.
- Використання паяного теплообмінника як рішення: Паяний пластинчастий теплообмінник має у десятки разів більшу площу теплообміну при компактних розмірах. Він дозволяє тепловому насосу Raymer RAY-24DS2-EVI працювати на повну потужність, миттєво передаючи тепло воді в бойлері.
- Швидкість нагріву: Завдяки такому рішенню, нагрів 150 літрів води відбувається значно швидше, навіть якщо сам бойлер спочатку не був призначений для роботи з тепловим насосом.
- Збереження ресурсу компресора: Система працює стабільно, без різких стрибків тиску та частих зупинок компресора Panasonic, що суттєво подовжує термін його експлуатації.
Використання зовнішнього паяного теплообмінника — це професійний інженерний “апгрейд”, який перетворює звичайний бойлер на ефективний елемент системи теплового насоса, гарантуючи замовнику стабільну гарячу воду з мінімальними витратами електроенергії.
Висновок щодо впровадження системи Raymer RAY-24DS2-EVI
Встановлення теплового насоса Raymer RAY-24DS2-EVI у Харкові є прикладом високотехнологічного та раціонального підходу до модернізації опалення. Завдяки інтеграції потужного зовнішнього блоку, інтелектуального гідромодуля та нестандартних інженерних рішень, об’єкт отримав повну незалежність від газопостачання та гарантований комфорт у найсуворіші морози. Ця комплексна система є ідеальним балансом між початковими інвестиціями та довгостроковою економією, перетворюючи будинок на енергоефективну фортецю.
Переваги використання даної системи
1. Виняткова енергоефективність та економія:
Технологія EVI та фреон R32: Система здатна видавати до 4.5 кВт тепла на кожен 1 кВт спожитої електроенергії. Це у 3–4 рази дешевше, ніж опалення звичайним електрокотлом.
Ефективне ГВП: Використання паяного пластинчастого теплообмінника дозволяє нівелювати проблему маленького внутрішнього змійовика бойлера, забезпечуючи миттєву передачу тепла воді та швидку підготовку 150 літрів гарячої води.
Частотне регулювання: Циркуляційні насоси автоматично адаптуються до потреб системи, що додатково знижує витрати на електрику.
2. Надійність та захист обладнання:
Стабільність у морози: Модель RAY-24DS2-EVI зберігає високу продуктивність навіть при температурі повітря -30°C, що критично важливо для північного сходу України.
Грамотний монтаж: Встановлення блоку з урахуванням відводу конденсату у водостік та майбутній підйом на підставку захищає систему від обмерзання та підтоплення.
3. Максимальний комфорт та ергономіка:
Дистанційне керування: Завдяки вбудованому Wi-Fi, власник може контролювати всі параметри системи зі смартфона.
Ергономіка котельні: Навісне розміщення буферної ємності та компактний монтаж гідромодуля дозволяють ефективно використовувати кожен сантиметр технічного приміщення.
Акустичний комфорт: Використання масивних гумових віброопор мінімізує шуми від роботи потужного зовнішнього агрегату.
