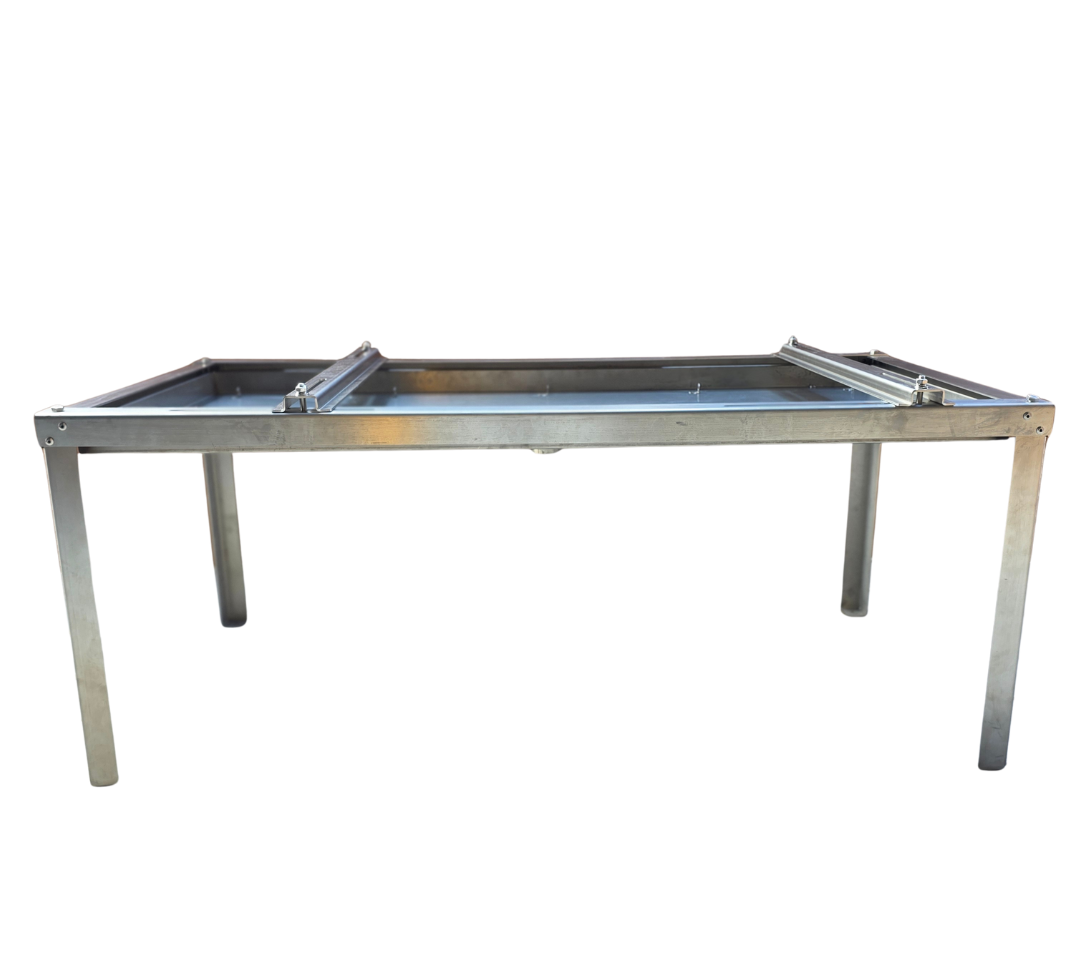

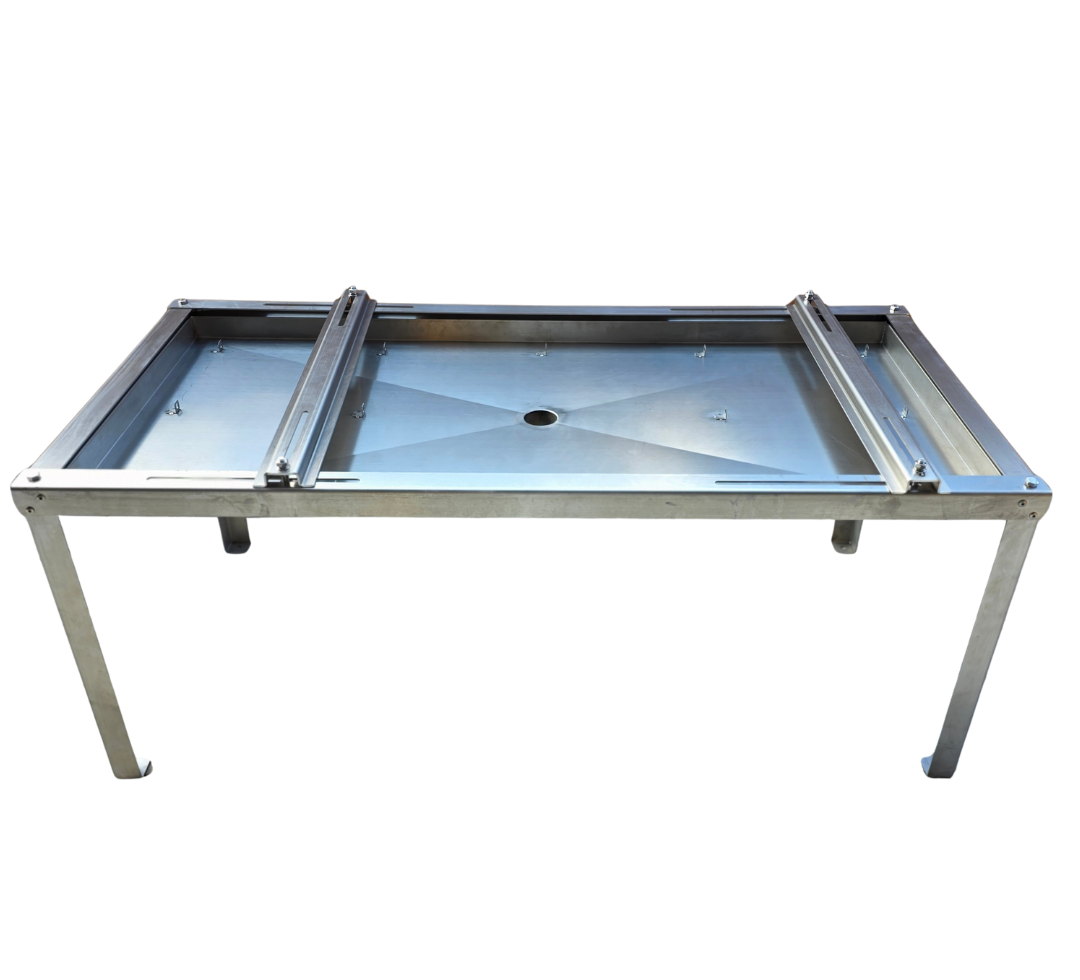

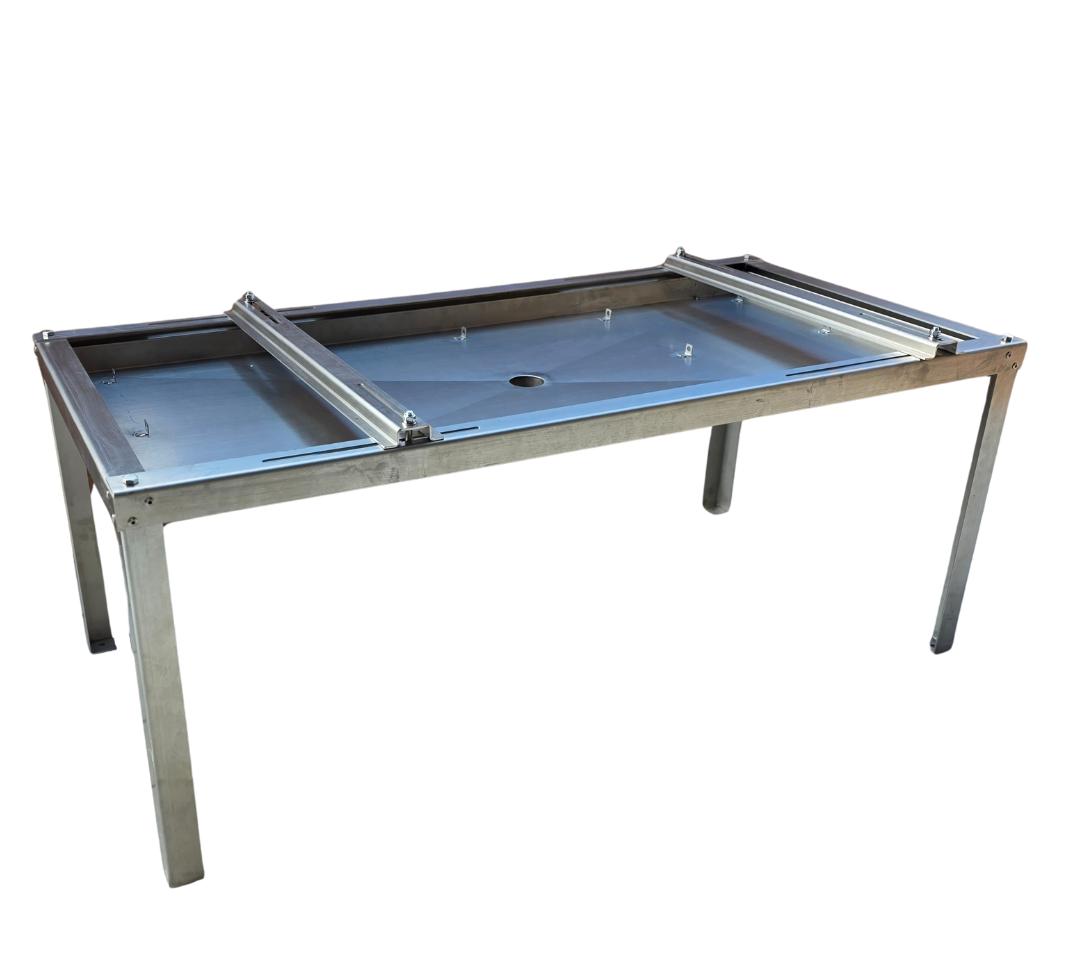

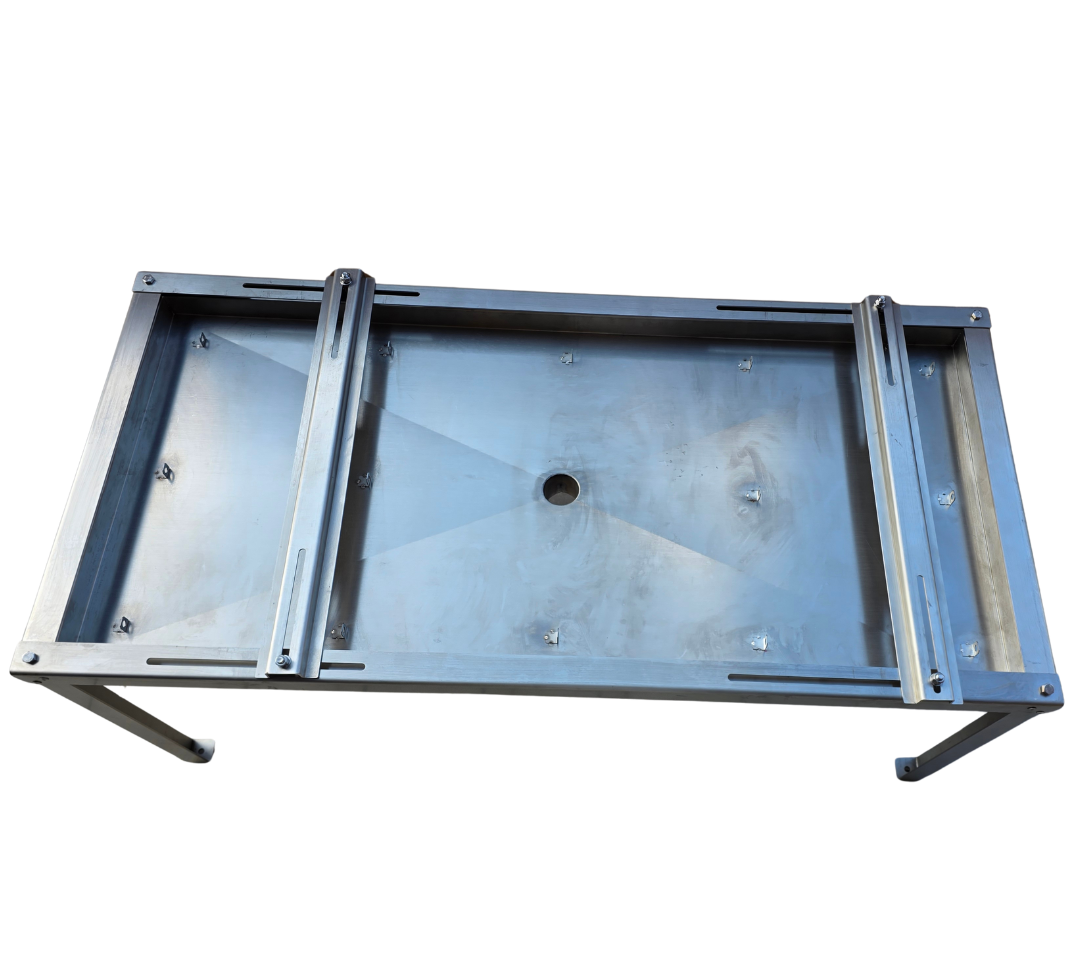

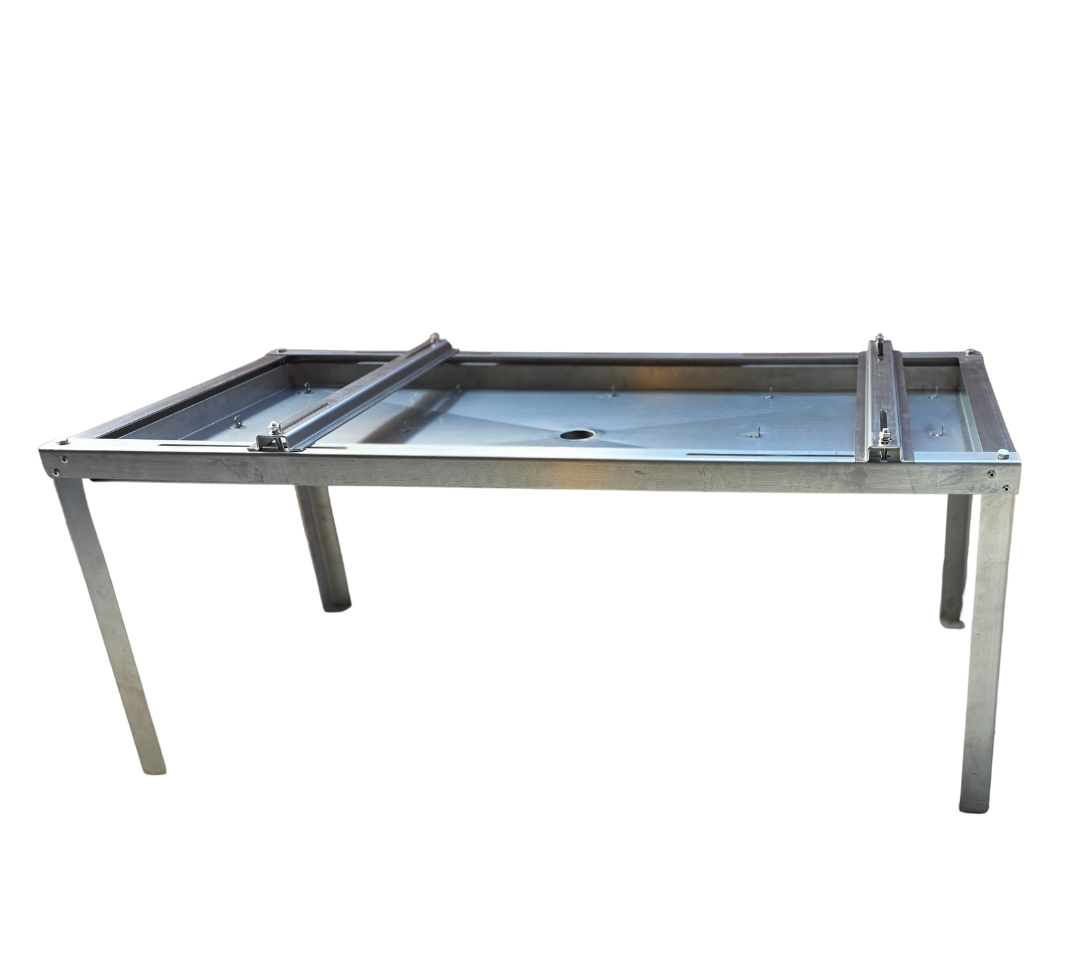

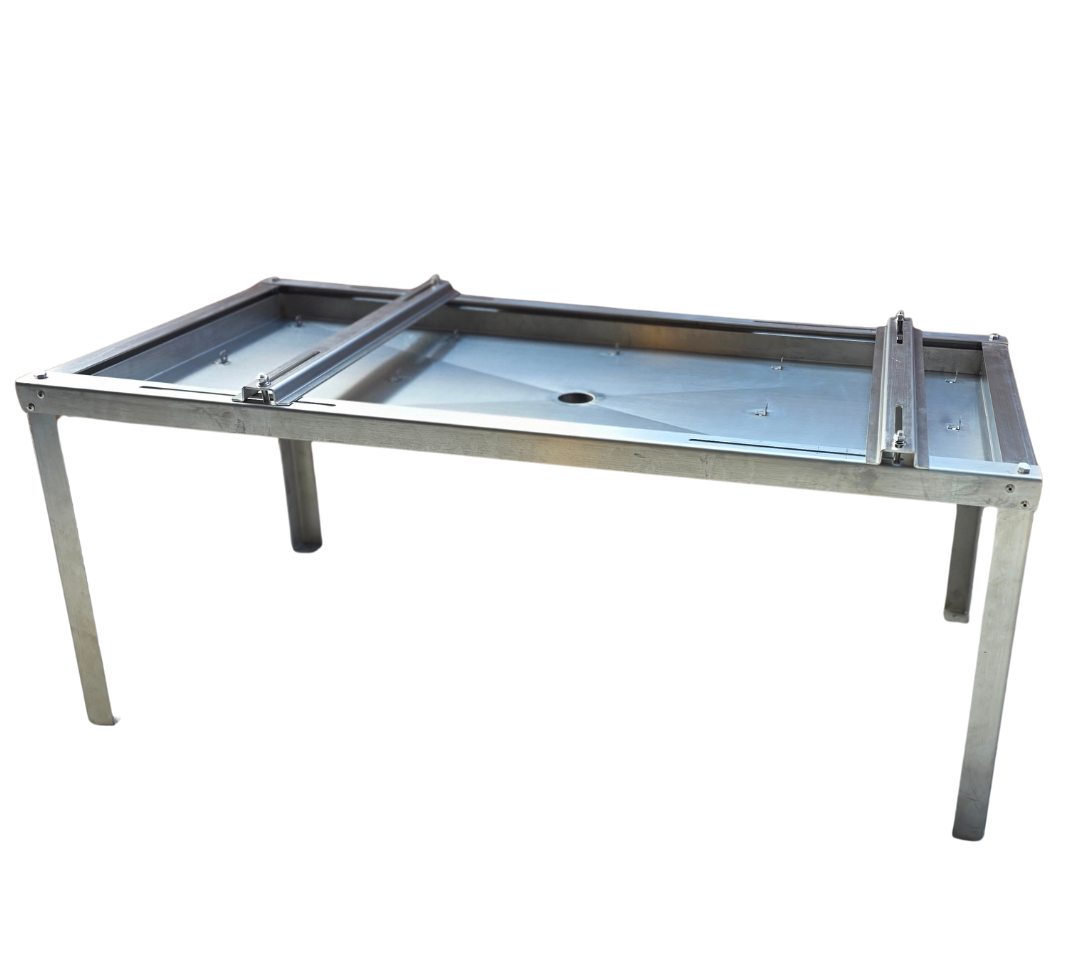

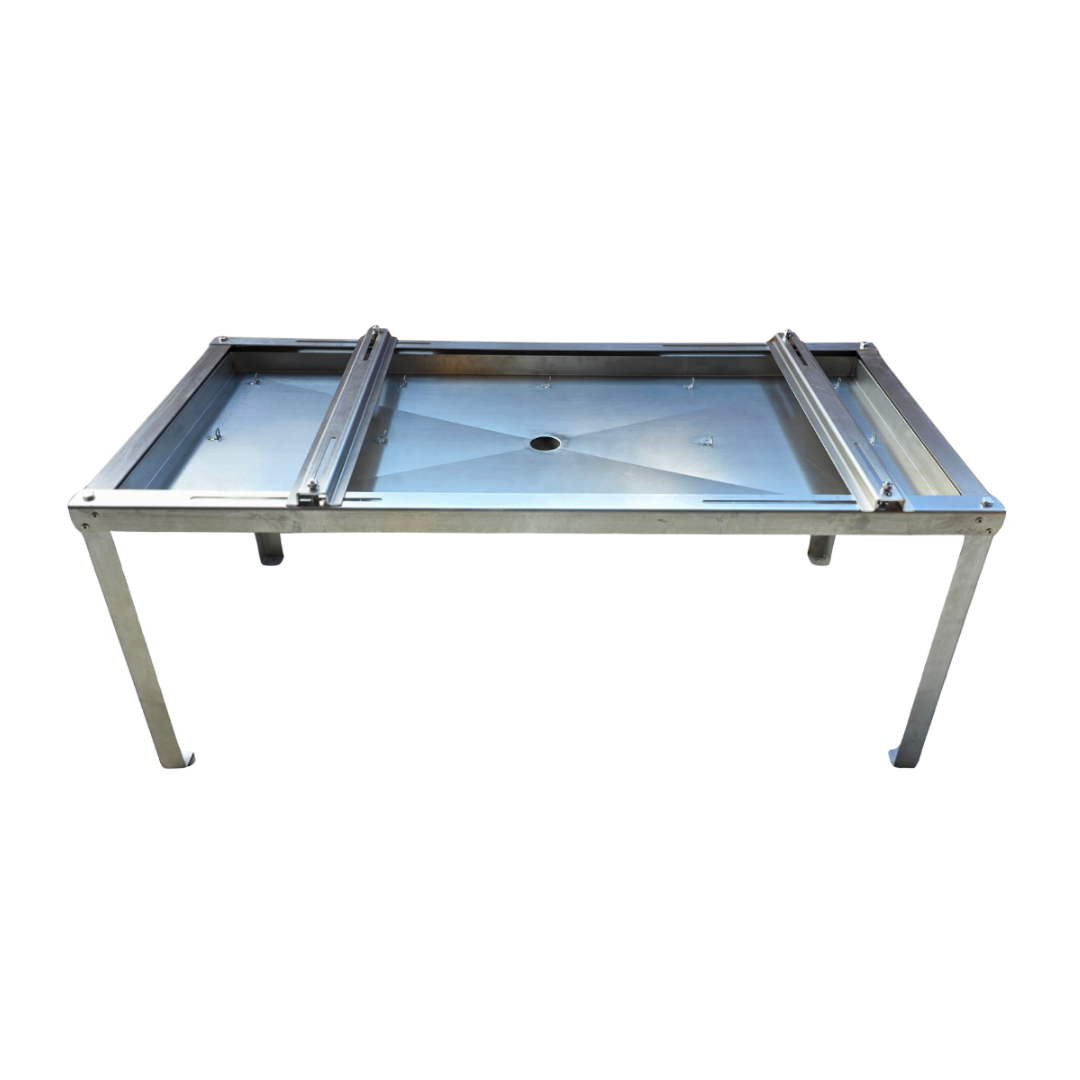

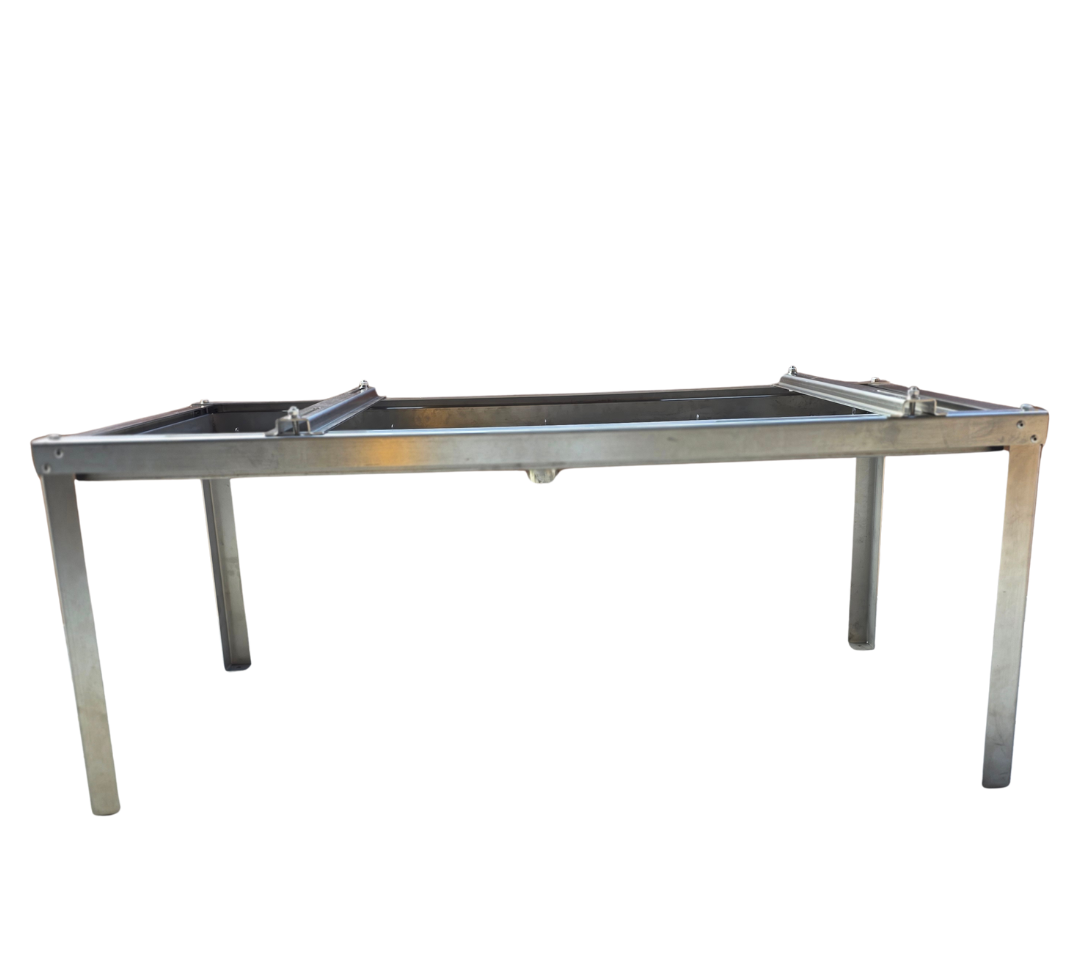

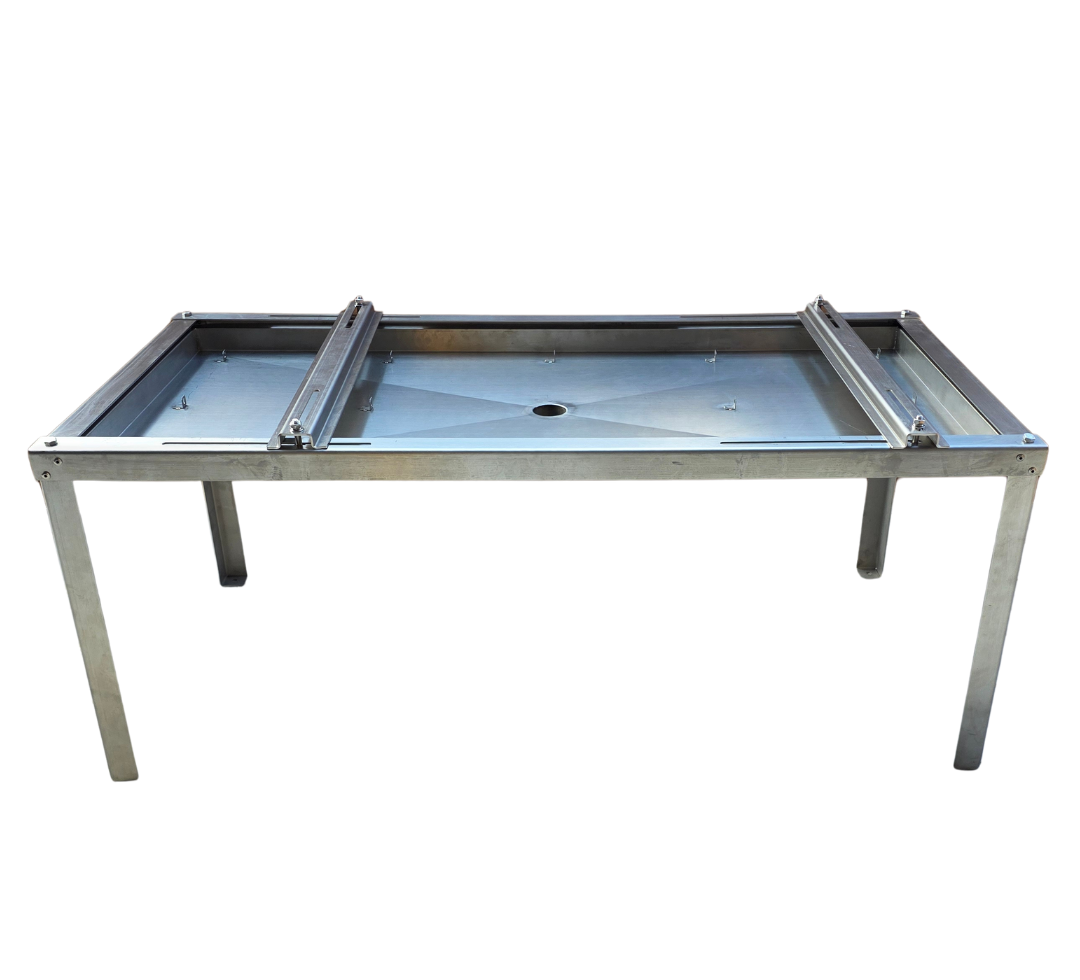

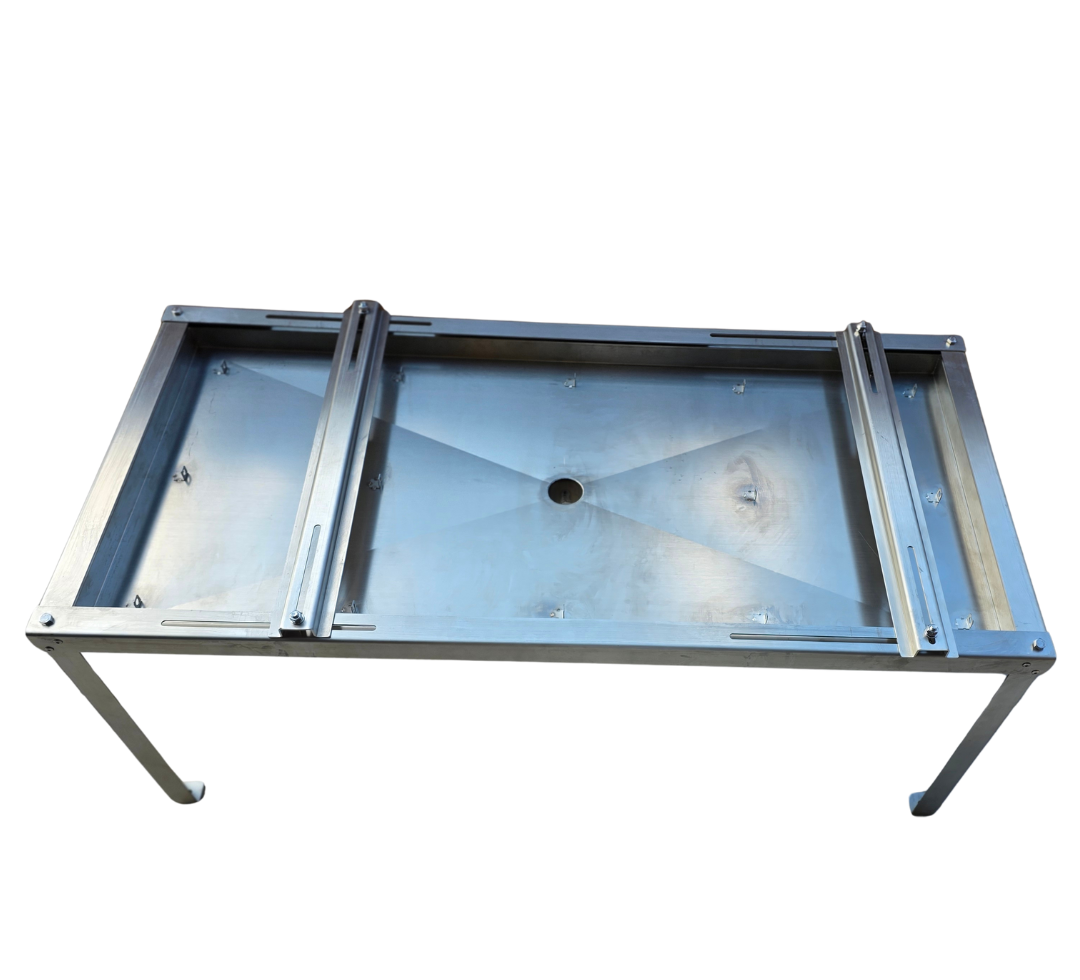

Металева підставка під тепловий насос із піддоном 1200х530х400 з нагрівальним кабелем, нержавіюча сталь 2,0 мм (підставка для кондиціонерів)

Підставка з нержавіючої сталі для теплових насосів – універсальна, надійна, регульована

Професійна підставка з нержавіючої сталі призначена для монтажу теплових насосів Raymer.

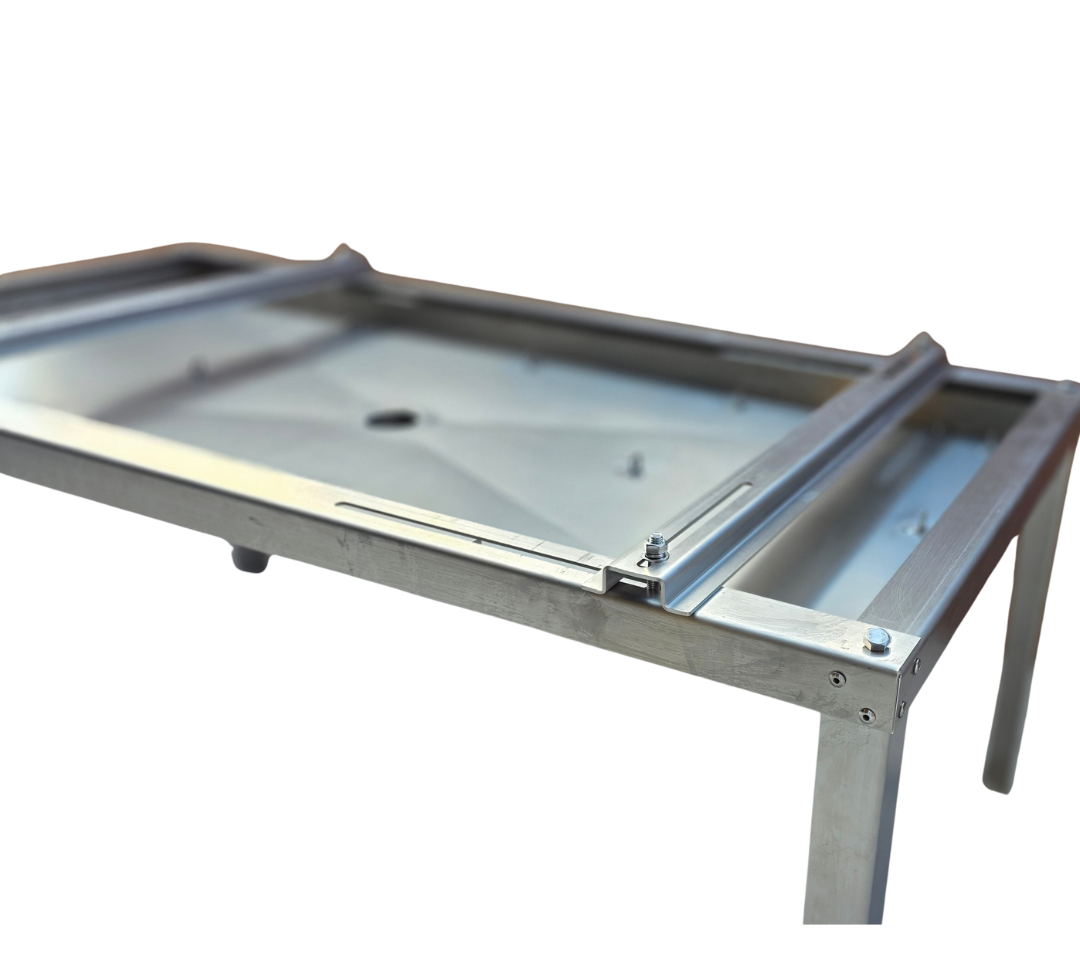

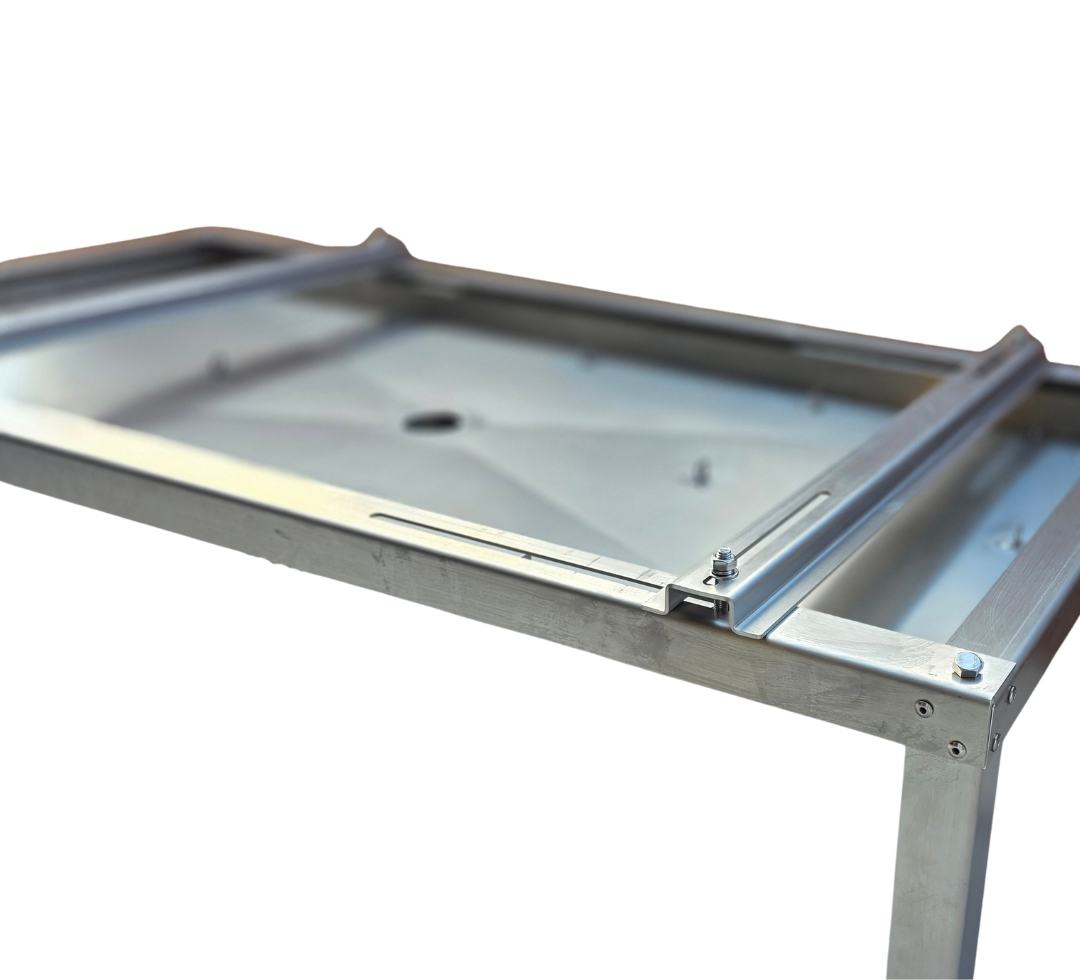

Вона забезпечує стабільну та міцну опору, захищає обладнання від корозії та дозволяє гнучко регулювати напрямні, підлаштовуючи відстань під будь-яку модель теплового насоса.

Підставка підходить для встановлення на бетон, тротуарну плитку, металеву раму чи інші тверді основи.
Ідеальний варіант для будинків, де потрібне підняття блоку над землею, компенсація нерівностей або додатковий захист від снігу та вологи.

Переваги підставки:

• Нержавіюча сталь — повний захист від корозії.
• Регульовані напрямні — підходить під усі моделі Raymer.
• Висока міцність та стійкість.
• Простий монтаж.
• Підходить для зовнішнього встановлення навіть у складних умовах.

Як укладати кабель підігріву на піддон?

Підключення кабелю підігріву виконується до контактів №6 та №8 на платі керування теплового насоса.

Порядок монтажу:

1. Відкриваємо пердню кришку теплового насоса, відділ компресора,
2. Знаходимо у нижній частині теплового насоса, в правому куті, технологічний отвір, закритий гумовою заглушкою.
3. Знімаємо заглушку та обережно проводимо через цей отвір кабель підігріву всередину корпусу, виводимо кабель на клемну колодку теплового насоса.
4. Прокладаємо нагрівальний кабель по дну піддона, згідно фотографії, для ефективного відведення талої води та запобігання обмерзанню.

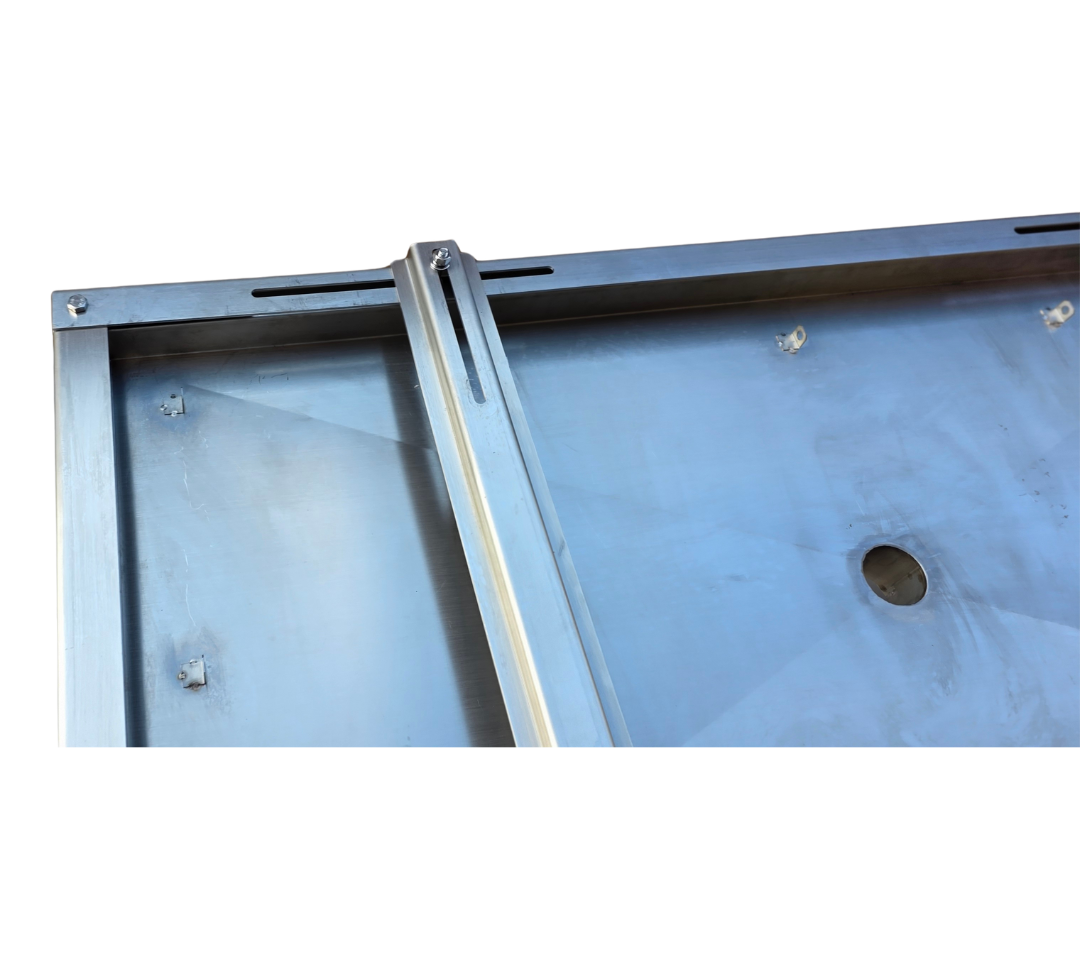

5. Закріпіть гріючий кабель хомутами до кілець на піддоні, щоб він не зміщувався під час експлуатації.
6. Підключіть кінці кабелю до контактів №6 та №8 відповідно до електричної схеми теплового насоса.
7. Після завершення монтажу перевірте правильність підключення та працездатність системи підігріву.

Важливо: кабель не повинен перехрещуватися, перегинатися під гострим кутом або торкатися рухомих елементів і гострих кромок корпусу. Це забезпечить безпечну та довговічну роботу системи підігріву піддона.

Сумісність з тепловими насосами Raymer

Моноблок серії RAY-D2MN-EVI

Підходить для моделей:
RAY-10D2MN-EVI (220V),
RAY-15D2MN-EVI (220V),
RAY-15D2MN-EVI (380V),
RAY-18D2MN-EVI (380V),
RAY-24D2MN-EVI (380V).

Моноблок серії RAY-DS2-EVI

Сумісні моделі:
RAY-10DS2-EVI (220V),
RAY-13DS2-EVI (220V),
RAY-15DS2-EVI (220V),
RAY-15DS2-EVI (380V),
RAY-18DS2-EVI (220V),
RAY-18DS2-EVI (380V),
RAY-24DS2-EVI (380V),
RAY-32DS2-EVI (380V),
RAY-36DS2-EVI (380V).

Теплові насоси для басейну RAY-PD2

Сумісні моделі:
RAY-7PD2,
RAY-9PD2,
RAY-11PD2,
RAY-16PD2,
RAY-24PD2,
RAY-29PD2,
RAY-37PD2,
RAY-46PD2.

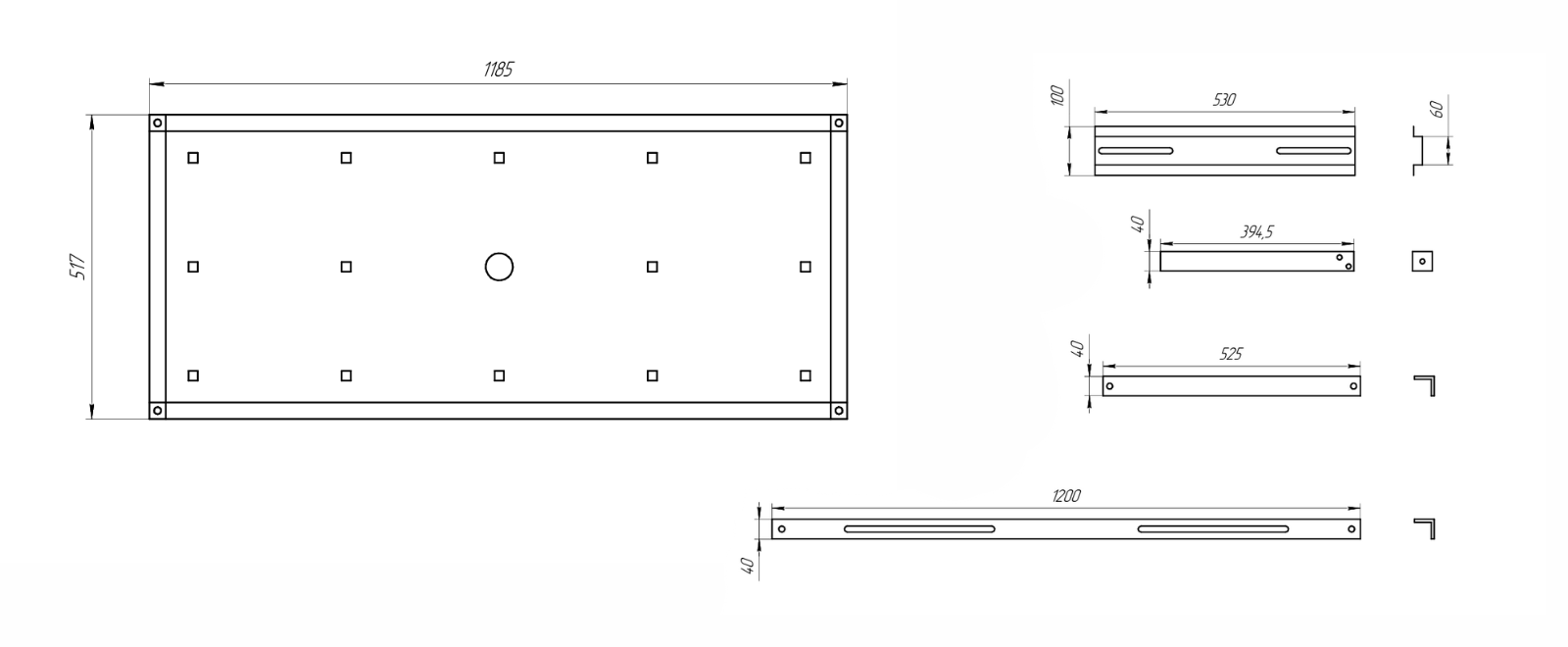

РОЗМІРИ ПІДСТАВКИ
