Фанкойли Raymer як ідеальне рішення для другого поверху
При проектуванні системи опалення для цього нового будинку власник обрав стратегію максимального комфорту та енергоефективності. Основою системи став раніше встановлений тепловий насос повітря-вода Raymer RAY-15DS2-EVI на 15 кВт.
Проте розподіл тепла було вирішено реалізувати по-різному для кожного рівня будівлі, враховуючи особливості експлуатації поверхів.
Чому обрали фанкойли для другого поверху?
Якщо перший поверх будинку повністю опалюється водяною теплою підлогою, то для другого поверху було обрано встановлення фанкойлів Raymer FAN-85BGW. Це рішення базується на кількох технічних перевагах:
Швидкість та гнучкість: Тепла підлога має велику інерцію (довго нагрівається і довго остигає), що ідеально для першого поверху. На другому поверсі, де зазвичай розташовані спальні та кабінети, важливо мати можливість швидко змінити температуру. Фанкойл нагріває повітря за лічені хвилини.
Кондиціонування влітку: Тепла підлога не може ефективно охолоджувати приміщення (через ризик конденсату та дискомфорт для ніг). Фанкойли влітку перетворюються на повноцінну систему кондиціонування, працюючи на холод від того ж теплового насоса.
Монтаж настінного фанкойла Raymer FAN-85BGW
Після завершення прокладання та прихованого монтажу трубопроводів і комунікацій у стінах ми перейшли до встановлення настінного фанкойла Raymer FAN-85BGW на другому поверсі будівлі. Саме на цьому етапі система набуває завершеного вигляду, адже внутрішній блок стає основним елементом, який безпосередньо забезпечуватиме комфортний мікроклімат у приміщенні.
Монтаж настінного фанкойла потребує максимальної точності. Важливо не лише правильно закріпити обладнання, а й забезпечити його ідеальне горизонтальне положення, надійне підключення до трубопроводів, дренажної системи та електроживлення. Від якості виконання цих робіт залежить безшумна робота обладнання, ефективність теплообміну та тривалий термін експлуатації.
Розпакування та підготовка основи

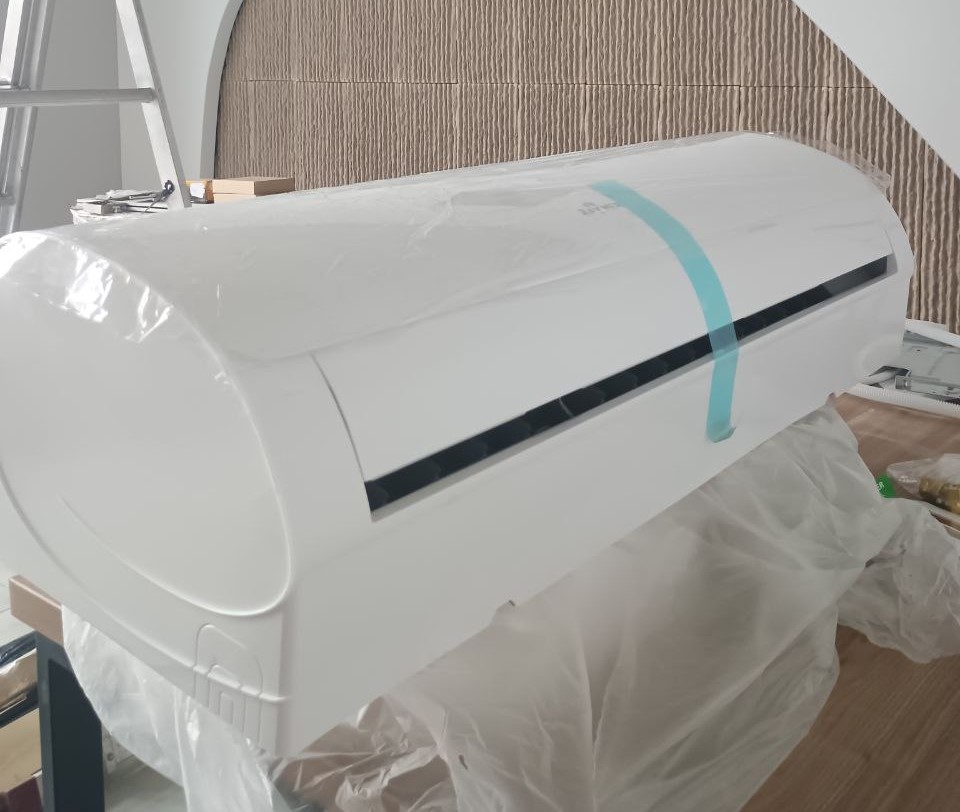

Робота розпочалася з акуратного розпакування фанкойла Raymer FAN-85BGW. Перед монтажем ми ретельно перевірили цілісність корпусу, декоративної панелі та теплообмінника, а також переконалися у наявності всіх комплектуючих і монтажних елементів. Це дозволяє виключити можливі пошкодження під час транспортування та гарантує безперешкодне виконання подальших робіт.
Після цього була підготовлена монтажна зона. За допомогою лазерного рівня виконано точну розмітку місць кріплення монтажної пластини. Особливу увагу приділили правильному розташуванню фанкойла відносно прихованих комунікацій, щоб усі підключення залишалися максимально акуратними, а після завершення монтажу обладнання гармонійно вписалося в інтер’єр приміщення. Такий підхід забезпечує не лише естетичний результат, а й спрощує подальше сервісне обслуговування системи.
Після надійної фіксації монтажної пластини ми перейшли до встановлення самого фанкойла Raymer FAN-85BGW. Внутрішній блок акуратно навішується на підготовлену основу та надійно фіксується спеціальними замками, що забезпечують його стійке положення без будь-яких люфтів чи зміщень під час експлуатації.
Конструкція фанкойла передбачає зручний доступ до всіх точок підключення, що значно спрощує монтажні роботи та подальше сервісне обслуговування. Після встановлення корпусу були підключені трубопроводи системи опалення та охолодження через запірну арматуру, що дозволяє виконувати обслуговування обладнання без зливу теплоносія з усієї системи.
Окрему увагу приділили герметичності всіх гідравлічних з’єднань. Після завершення монтажу кожне з них було ретельно перевірене, щоб виключити навіть мінімальні витоки теплоносія та забезпечити довговічну й безпечну експлуатацію системи.
Наступним етапом стало підключення електроживлення та сигнального кабелю до клемної колодки відповідно до схеми виробника. Усі електричні з’єднання були надійно зафіксовані та перевірені, що гарантує стабільну роботу автоматики, вентилятора та системи керування фанкойлом.
На завершення монтажу підключили дренажний трубопровід до заздалегідь прокладеної прихованої системи відведення конденсату. Було забезпечено необхідний ухил трубопроводу для вільного самопливного відведення води, що є особливо важливим під час роботи обладнання в режимі охолодження.

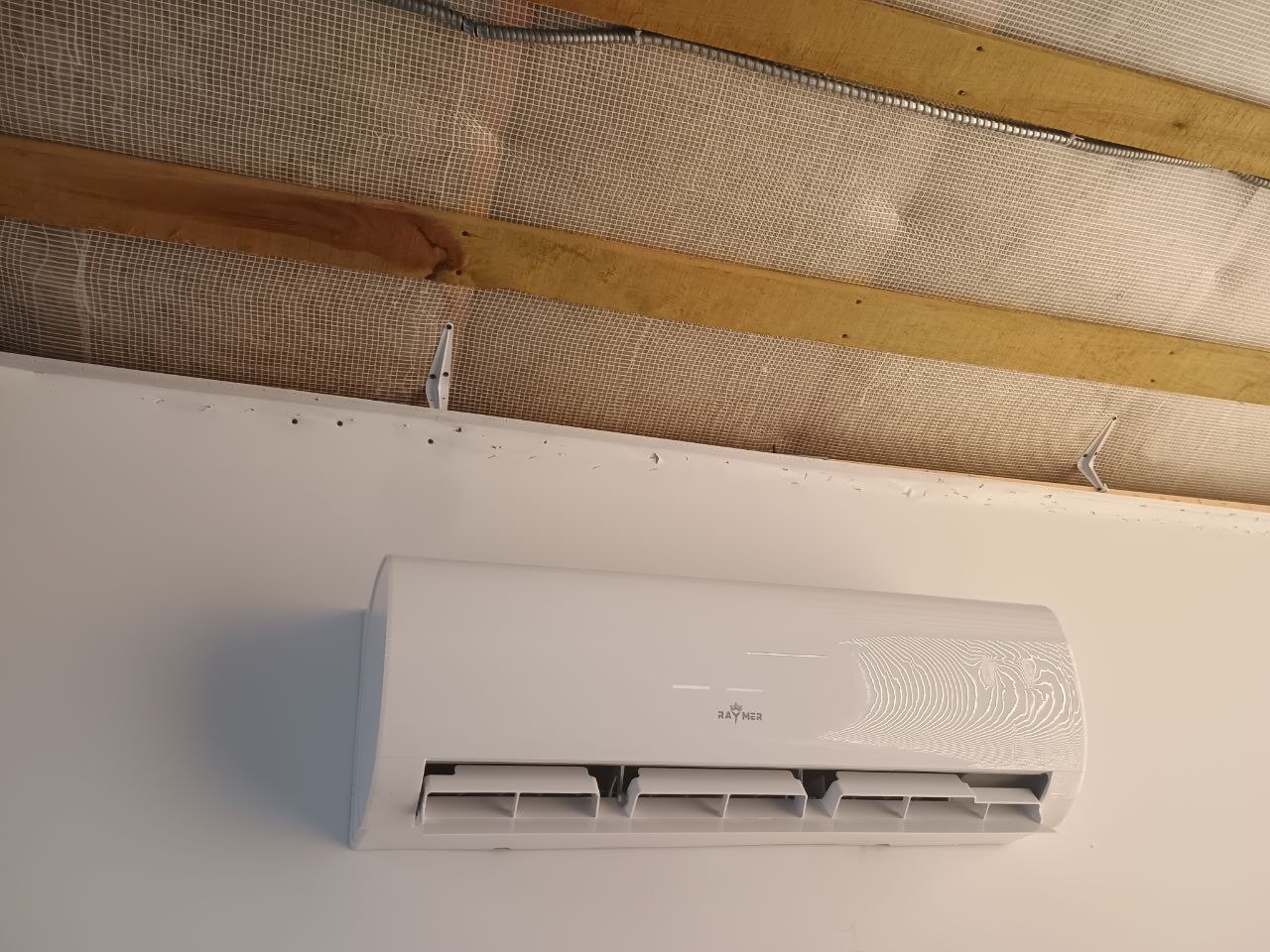

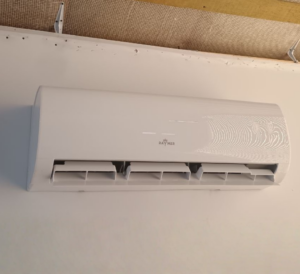

Завдяки тому, що всі інженерні комунікації були заздалегідь приховані в стіні, після встановлення фанкойла залишився лише акуратний внутрішній блок без видимих трубопроводів чи кабелів. У результаті Raymer FAN-85BGW гармонійно вписався в інтер’єр другого поверху, ставши практично непомітною частиною приміщення, яка забезпечуватиме ефективне опалення, охолодження та комфортний мікроклімат протягом усього року.

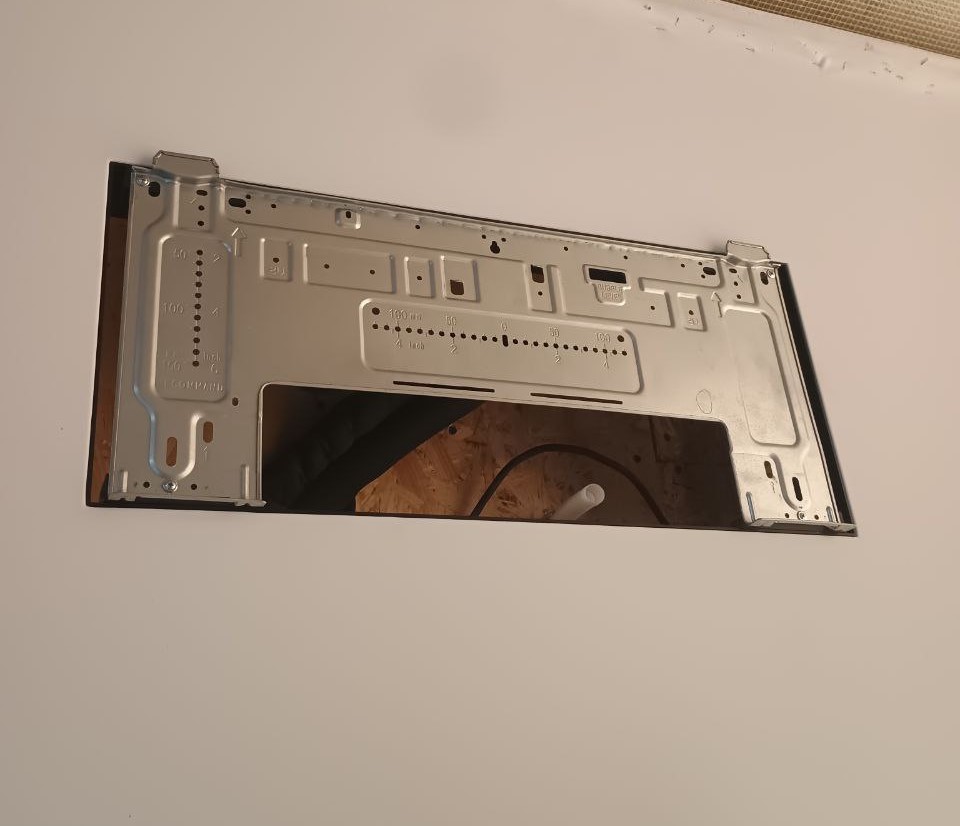

Розмітка та фіксація монтажної пластини:
Естетика та прихований монтаж: Оскільки об’єкт — це новий будинок, усі магістралі (фреонові трубки, електричні кабелі, дренажний шланг) від котельні до точок встановлення фанкойлів на другому поверсі були прокладені завчасно прихованим монтажем у стінах та перекриттях. Це дозволило уникнути громіздких радіаторів та зберегти сучасний дизайн інтер’єру.
Точність розмітки: За допомогою будівельного рівня ми нанесли точну розмітку на стіну. Монтажна пластина була жорстко зафіксована за допомогою дюбелів та саморізів. Важливо, щоб основа була встановлена ідеально рівно, що гарантує правильний нахил дренажного піддону всередині фанкойла та безперешкодне відведення конденсату влітку.
Навішування та підключення блоку
Після надійної фіксації монтажної пластини ми перейшли до встановлення самого фанкойла Raymer FAN-85BGW. Внутрішній блок акуратно навішується на підготовлену основу та надійно фіксується спеціальними замками, що забезпечують його стійке положення без будь-яких люфтів чи зміщень під час експлуатації.
Конструкція фанкойла передбачає зручний доступ до всіх точок підключення, що значно спрощує монтажні роботи та подальше сервісне обслуговування. Після встановлення корпусу були підключені трубопроводи системи опалення та охолодження через запірну арматуру, що дозволяє виконувати обслуговування обладнання без зливу теплоносія з усієї системи.
Окрему увагу приділили герметичності всіх гідравлічних з’єднань. Після завершення монтажу кожне з них було ретельно перевірене, щоб виключити навіть мінімальні витоки теплоносія та забезпечити довговічну й безпечну експлуатацію системи.
Наступним етапом стало підключення електроживлення та сигнального кабелю до клемної колодки відповідно до схеми виробника. Усі електричні з’єднання були надійно зафіксовані та перевірені, що гарантує стабільну роботу автоматики, вентилятора та системи керування фанкойлом.
На завершення монтажу підключили дренажний трубопровід до заздалегідь прокладеної прихованої системи відведення конденсату. Було забезпечено необхідний ухил трубопроводу для вільного самопливного відведення води, що є особливо важливим під час роботи обладнання в режимі охолодження.
Завдяки тому, що всі інженерні комунікації були заздалегідь приховані в стіні, після встановлення фанкойла залишився лише акуратний внутрішній блок без видимих трубопроводів чи кабелів. У результаті Raymer FAN-85BGW гармонійно вписався в інтер’єр другого поверху, ставши практично непомітною частиною приміщення, яка забезпечуватиме ефективне опалення, охолодження та комфортний мікроклімат протягом усього року.

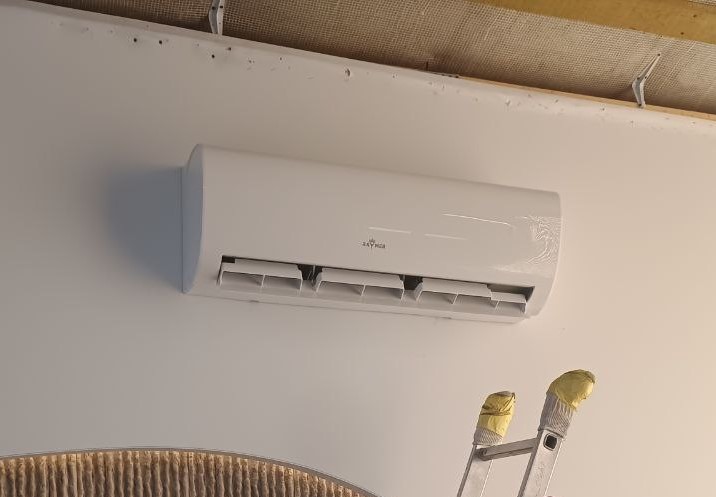

Завдяки завчасній підготовці та професійному монтажу, фанкойл Raymer FAN-85BGW гармонійно вписався в інтер’єр другого поверху, ставши майже непомітним, але ефективним елементом системи клімат-контролю.
Переваги системи “тепловий насос + фанкойл” на відміну від звичайних кондиціонерів
Використання системи «тепловий насос + фанкойли» замість звичайних спліт-систем (кондиціонерів) має низку стратегічних переваг, особливо в контексті енергоефективності та комфорту сучасного будинку.
1. Універсальність «Все в одному»
Традиційний кондиціонер працює переважно на охолодження, а взимку його ефективність суттєво падає при низьких температурах. Система з Raymer RAY-15DS2-EVI та фанкойлами FAN-85BGW — це єдина мережа, яка замінює і радіатори, і кондиціонери. Вам не потрібно купувати та обслуговувати два різні типи обладнання.
2. Екологічність та безпека (Вода замість фреону)
У звичайних кондиціонерах між внутрішнім та зовнішнім блоками циркулює фреон під високим тиском. У системі з фанкойлами по магістралях, прокладених у стінах, циркулює звичайна вода або пропіленгліколь.
- Відсутність витоків фреону в кімнатах: Весь фреон зосереджений лише у зовнішньому блоці теплового насоса.
- Легкість обслуговування: У разі пошкодження магістралі під час ремонту, витік води набагато простіше та дешевше усунути, ніж перепаковувати фреонову трасу.
3. Комфорт та якість повітря
- М’яке охолодження: Фанкойли працюють з теплоносієм температурою +7…12°C, тоді як випарник звичайного кондиціонера має температуру близько +3…5°C. Це створює більш м’який потік повітря, який не пересушує його так сильно, як спліт-система, і зменшує ризик застуди.
- Швидкий нагрів: Завдяки активному обдуву через теплообмінник, фанкойл прогріває вітальню чи студію набагато швидше, ніж будь-який радіатор.
4. Висока ефективність з тепловим насосом (COP)
Звичайні кондиціонери часто є енергозатратними в режимі нагріву при морозах. Тепловий насос Raymer RAY-15DS2-EVI спеціально розроблений для роботи при низьких температурах (технологія EVI). Коли він працює в парі з фанкойлами, система досягає максимального коефіцієнту корисної дії (COP), виробляючи до 4 кВт тепла на кожен 1 кВт спожитої електроенергії.
5. Естетика інтер’єру
Завдяки прихованому монтажу магістралей у новому будинку, на стіні залишається лише витончений блок FAN-85BGW. Ви позбавляєтеся необхідності вішати зовнішні блоки кондиціонерів на кожну кімнату, що псує фасад будівлі — у вас є лише один потужний блок теплового насоса.
6. Гнучкість зонування
Система дозволяє комбінувати різні типи опалення. Як у вашому випадку: перший поверх — інерційна тепла підлога для стабільного тепла, а другий — швидкі та точні фанкойли. Звичайні кондиціонери ніяк не взаємодіють з теплою підлогою, що робить їх лише додатковим, а не основним елементом системи.
