Завдання проєкту

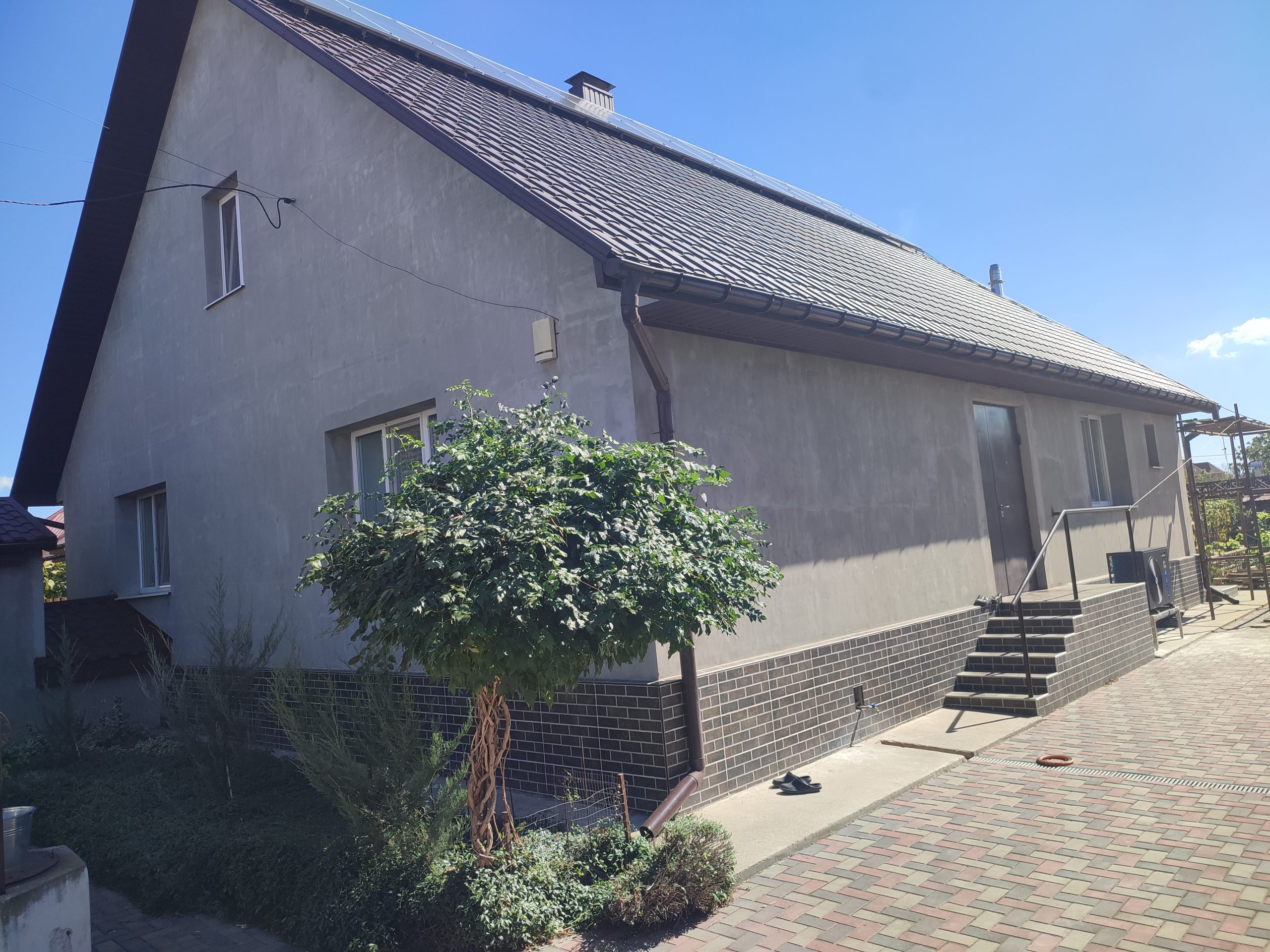

Основним завданням проєкту було забезпечити ефективне та комфортне опалення приватного будинку площею 140 м² у м. Білгород-Дністровський шляхом монтажу сучасної системи опалення на базі теплового насосу Raymer RAY-13DS2-EVI.
Необхідно було організувати зовнішнє встановлення теплового насосу з урахуванням особливостей прибудинкової території, забезпечити надійну опору для обладнання та правильно прокласти комунікації між зовнішнім і внутрішнім блоками.
Окрему увагу під час реалізації проєкту потрібно було приділити правильному розташуванню зовнішнього блока, забезпеченню вільного простору перед вентилятором, захисту комунікацій та зручному доступу до обладнання для подальшого обслуговування.
Рішення
Для опалення будинку площею 140 м² було обрано тепловий насос Raymer RAY-13DS2-EVI. Зовнішній блок встановлено біля будинку на металевій конструкції, яка забезпечує надійну опору та піднімає обладнання над рівнем покриття.
Металева конструкція встановлена на бетонній основі та оснащена опорними елементами, що забезпечують стабільне положення теплового насосу під час експлуатації. Таке рішення також залишає вільний простір під обладнанням.
Зовнішній блок розміщено вздовж стіни будинку. Перед вентилятором збережено відкритий простір для нормальної циркуляції повітря, необхідної для стабільної роботи теплового насосу.
До обладнання підведені необхідні теплоізольовані магістралі, які прокладені вздовж стіни та акуратно зафіксовані. Така організація комунікацій дозволила сформувати компактну трасу та захистити магістралі від впливу зовнішнього середовища.
У результаті для будинку площею 140 м² змонтовано систему опалення на базі Raymer RAY-13DS2-EVI. Зовнішній блок встановлено на окремій металевій конструкції, комунікації організовано вздовж фасаду, а розташування обладнання забезпечує зручний доступ до теплового насосу та необхідні умови для його роботи.
1. Монтаж зовнішнього блоку теплового насосу Raymer RAY-13DS2-EVI
Зовнішній блок Raymer RAY-13DS2-EVI встановлено біля будинку на спеціальній нержавіючій металевій підставці. Конструкція забезпечує надійну опору для обладнання та піднімає тепловий насос над рівнем бетонного покриття.
Підставка має піддон для збору та відведення конденсату, який утворюється під час роботи теплового насосу та особливо під час циклів розморожування. Таке рішення дозволяє організовано відводити воду з-під обладнання та не допускати її накопичення безпосередньо на бетонній основі.
Зовнішній блок встановлено на достатній висоті над поверхнею, що забезпечує вільний простір під обладнанням для проходження та відведення води. Нержавіюча конструкція також добре підходить для зовнішнього встановлення та забезпечує стійкість опорної системи до впливу навколишнього середовища.
Тепловий насос розташований уздовж стіни будинку, при цьому перед вентилятором збережено відкритий простір для нормальної циркуляції повітря. Таке розміщення дозволяє обладнанню вільно забирати повітря та відводити його під час роботи.
До зовнішнього блока підведені необхідні комунікації. Трубопроводи та кабелі прокладені вздовж стіни, а місце їхнього входу в будинок організовано компактно. Таке розташування дозволило зберегти акуратний вигляд монтажу та забезпечити зручний доступ до основних підключень.
У результаті Raymer RAY-13DS2-EVI встановлено на міцній нержавіючій підставці з піддоном для конденсату, що забезпечує стабільне розташування обладнання, захищає основу від накопичення води та створює необхідні умови для експлуатації теплового насосу в холодний період.
2. Монтаж внутрішнього блока теплового насосу Raymer RAY-13DS2-EVI
Внутрішній блок Raymer RAY-13DS2-EVI встановлено у технічному приміщенні на стіні поруч із основними елементами системи опалення. Настінне розташування дозволило компактно організувати обладнання та залишити вільний простір для прокладання трубопроводів і виконання необхідних підключень.
Гідромодуль надійно закріплений на стіні, а безпосередньо поруч із ним встановлено бак для гарячого водопостачання. Таке компонування дозволило об’єднати основні елементи системи в одній технічній зоні та скоротити довжину підключень між обладнанням.
До внутрішнього блока підведені подаюча та зворотна магістралі системи опалення. Трубопроводи прокладені компактно вздовж стіни та мають теплоізоляцію, яка допомагає зменшити тепловтрати під час передачі теплоносія.
На нижній частині гідромодуля організовані основні гідравлічні підключення та циркуляційний вузол. На трубопроводах передбачені запірні елементи, які дозволяють перекривати окремі ділянки системи під час проведення технічного обслуговування.
Праворуч від гідромодуля видно підведені теплоізольовані комунікації, які з’єднують внутрішній та зовнішній блоки теплового насосу. Магістралі акуратно прокладені вздовж стіни та додатково зафіксовані, що забезпечує організований вигляд монтажу.
Окремо виконано підключення внутрішнього блока до бака гарячого водопостачання. Трубопроводи між обладнанням прокладені з чіткою трасою та теплоізольовані, що дозволяє організувати передачу теплової енергії від теплового насосу до відповідного контуру.
У результаті внутрішній блок Raymer RAY-13DS2-EVI компактно інтегрований у систему опалення та гарячого водопостачання. Настінне розташування гідромодуля, компактна гідравлічна обв’язка, циркуляційний вузол та підключення до бака ГВП дозволили сформувати організований технічний вузол навіть в умовах обмеженого простору.
3. Значення буферної ємності в даній системі опалення
У даній системі опалення буферна ємність виконує важливу роль проміжної ланки між тепловим насосом Raymer RAY-13DS2-EVI та опалювальним контуром будинку. Вона забезпечує додатковий об’єм теплоносія та допомагає організувати стабільну роботу всієї системи.
Однією з основних функцій буфера є забезпечення стабільної циркуляції теплоносія. Ємність дозволяє розділити контур теплового насосу та контур системи опалення, завдяки чому обладнання може працювати узгоджено з опалювальними приладами будинку.
Буферна ємність також дозволяє накопичувати певний об’єм нагрітого теплоносія. Теплова енергія, вироблена тепловим насосом, передається в буфер, після чого теплоносій надходить до опалювального контуру відповідно до потреб системи.
Важливою перевагою є можливість зменшити кількість частих запусків та зупинок теплового насосу. Додатковий об’єм теплоносія створює більш стабільні умови для роботи обладнання та дозволяє системі плавніше реагувати на зміну теплового навантаження.
У цій системі буферна ємність також дозволяє зручно інтегрувати тепловий насос із іншими елементами опалення. Вона стає центральною ланкою гідравлічної схеми, до якої підключаються відповідні контури та циркуляційне обладнання.
Для замовника це означає більш стабільну та керовану роботу системи опалення, можливість узгодити роботу теплового насосу з опалювальним контуром та зручність подальшого обслуговування.
У результаті буферна ємність у системі на базі Raymer RAY-13DS2-EVI не є просто додатковим баком, а виконує функцію важливого гідравлічного елемента, який допомагає організувати стабільну циркуляцію теплоносія та узгоджену роботу теплового насосу й системи опалення.
Що отримав власник завдяки системі опалення на базі теплового насосу?
Встановлення теплового насосу Raymer RAY-13DS2-EVI дозволило власнику будинку отримати сучасну систему опалення, яка забезпечує автоматизоване підтримання комфортної температури без необхідності постійного ручного контролю роботи джерела тепла.
Однією з головних переваг стало зручніше повсякденне користування опаленням. Тепловий насос працює в автоматичному режимі відповідно до заданих параметрів, тому власнику не потрібно постійно контролювати процес опалення або виконувати регулярні операції, характерні для традиційних твердопаливних систем.
Використання буферної ємності дозволило сформувати більш організовану гідравлічну систему з додатковим об’ємом теплоносія та стабільною циркуляцією між тепловим насосом і опалювальним контуром.
Ще одна перевага — можливість дистанційного керування. Гідромодуль обладнаний Wi-Fi, що дозволяє контролювати роботу системи та змінювати основні параметри без необхідності постійно перебувати біля обладнання.
Власник також отримав компактно організовану інженерну систему. Зовнішній блок встановлений на нержавіючій конструкції з піддоном для конденсату, а внутрішнє обладнання, буферна ємність та основні трубопроводи об’єднані в єдиний технічний вузол.
У результаті для будинку площею 140 м² сформовано сучасну систему опалення на базі Raymer RAY-13DS2-EVI, яка поєднує автоматизацію, зручність керування, стабільну роботу гідравлічного контуру та раціональне розміщення обладнання.
