Система опалення в будинку 100 м² в м. Білгород-Дністровський | Тепловий насос Raymer RAY-10DS2-EVI

Населений пункт м. Білгород-Дністровський, Одеської області
Площа до 100 м²
Товар Тепловий насос повітря-вода Raymer RAY-10DS2-EVI 10 кВт, інвертор до -30 °C, спліт-система до 120 кв.м. 220V

Завдання

Основним завданням проєкту було облаштування системи опалення приватного будинку площею 100 м² у місті Білгород-Дністровський Одеської області з використанням теплового насоса Raymer RAY-10DS2-EVI.

Під час реалізації проєкту важливо було підібрати та інтегрувати обладнання з урахуванням площі будинку, його теплових потреб і конфігурації системи опалення. Правильна організація роботи теплового насоса та опалювального контуру має забезпечити комфортну температуру в приміщеннях і раціональне використання електроенергії.

Окрему увагу необхідно приділити гідравлічному підключенню обладнання, правильному розподілу теплоносія та налаштуванню системи відповідно до технічних вимог виробника.

Рішення

Для організації опалення будинку встановлено тепловий насос Raymer RAY-10DS2-EVI. Це рішення дає змогу використовувати теплову енергію зовнішнього повітря для обігріву приміщень і забезпечує можливість інтеграції обладнання в систему водяного опалення.

Під час монтажу передбачено підключення теплового насоса до опалювального контуру будинку з урахуванням особливостей об’єкта. Для належної роботи системи важливо забезпечити правильну циркуляцію теплоносія, герметичність з’єднань і відповідність параметрів опалення характеристикам встановленого обладнання.

Результатом проєкту має стати система опалення на основі теплового насоса, адаптована до потреб приватного будинку площею 100 м². Деталі реалізованих технічних рішень, особливості монтажу та склад обладнання розглянемо в наступних етапах проєкту.

Монтаж зовнішнього блоку теплового насоса

Під час монтажу особливу увагу приділено прокладанню комунікацій: трубопроводи теплоносія під’єднано до системи опалення, а ділянки, що проходять зовні, утеплено для зменшення тепловтрат і захисту від впливу погодних умов.

Важливим елементом встановлення є правильне розташування зовнішнього блоку — необхідно забезпечити вільний рух повітря через теплообмінник і передбачити відведення води, що утворюється під час відтавання. Металева опора також дає змогу підняти обладнання над рівнем ґрунту.

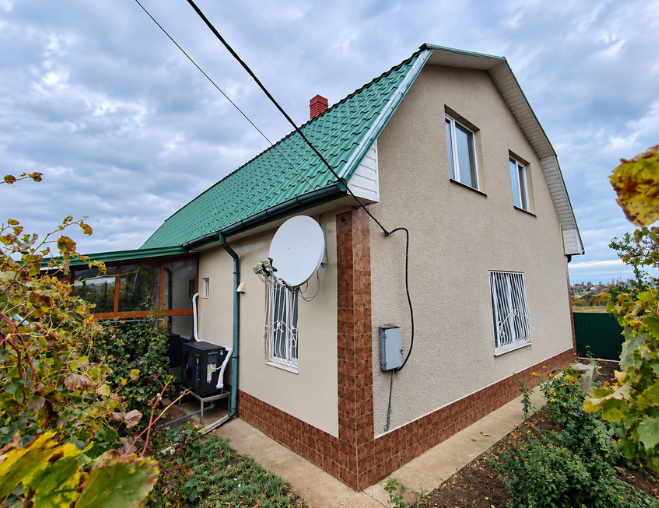

Зовнішній блок теплового насоса Raymer RAY-10DS2-EVI встановлено на металевій підставці, яка піднімає обладнання над рівнем ґрунту та забезпечує його стійке розміщення. Така конструкція допомагає захистити блок від контакту з водою, брудом і опадами, що накопичуються біля землі.

Під обладнанням передбачено піддон для збору води, яка утворюється під час циклів відтавання теплообмінника. Для її відведення облаштовано систему водовідведення, що дає змогу спрямовувати воду від місця встановлення теплового насоса.

Правильно організоване водовідведення особливо важливе взимку. Під час роботи теплового насоса в режимі опалення на зовнішньому теплообміннику може утворюватися іній. Під час автоматичного відтавання він тане, і вода стікає вниз. Якщо не передбачити її відведення, біля обладнання може накопичуватися волога та утворюватися лід.

Монтаж внутрішнього блоку та підключення системи

У будинку площею 100 м² у Білгороді-Дністровському встановлено внутрішній блок теплового насоса Raymer RAY-10DS2-EVI. Обладнання закріплено на стіні в технічній зоні, що забезпечує зручний доступ до елементів керування та вузлів підключення для подальшого обслуговування.

На передній панелі розташований сенсорний дисплей, за допомогою якого можна контролювати робочі параметри системи та налаштовувати її роботу. Також блок підтримує керування через Wi-Fi, що дає змогу використовувати відповідні функції дистанційного контролю.

До нижньої частини внутрішнього блоку підведено трубопроводи системи опалення. Підключення виконано через відповідні з’єднувальні вузли, а на трубопроводах встановлено запірну арматуру та елементи обв’язки. Така конфігурація забезпечує інтеграцію теплового насоса в опалювальний контур і дає змогу проводити необхідні сервісні роботи.

Окрему увагу приділено прокладанню комунікацій та організації підключень. Правильно виконана обв’язка важлива для стабільної циркуляції теплоносія, коректної роботи обладнання та зручності його технічного обслуговування.

У результаті внутрішній блок інтегровано із зовнішнім блоком теплового насоса в єдину систему опалення. Raymer RAY-10DS2-EVI використовує теплову енергію зовнішнього повітря для обігріву будинку, а вбудована система керування дає змогу налаштовувати роботу обладнання відповідно до потреб користувачів.

Підключення теплового насоса до буферної ємності

У системі опалення будинку площею 100 м² встановлено буферну ємність, підключену до внутрішнього блоку теплового насоса Raymer RAY-10DS2-EVI. Вона є важливим елементом гідравлічної обв’язки та забезпечує додатковий об’єм теплоносія в системі.

Підключення виконано за допомогою трубопроводів із теплоізоляцією, яка допомагає зменшити втрати тепла під час циркуляції теплоносія. Для забезпечення руху води між обладнанням і системою опалення встановлено циркуляційний насос. На трубопроводах також передбачено запірну арматуру та контрольно-вимірювальні елементи, що полегшують контроль робочих параметрів і проведення технічного обслуговування.

Буферна ємність виконує кілька важливих функцій:

  • збільшує об’єм теплоносія в системі опалення;
  • допомагає стабілізувати роботу теплового насоса та зменшити частоту його запусків за відповідних умов;
  • сприяє узгодженню роботи теплового насоса з циркуляційними контурами системи опалення;
  • створює додатковий запас теплової енергії в теплоносії.

Правильно підібрана буферна ємність і грамотно виконана обв’язка допомагають забезпечити стабільну роботу системи опалення. У цьому об’єкті тепловий насос Raymer RAY-10DS2-EVI, внутрішній блок і буферна ємність об’єднані в єдину систему для опалення будинку в Білгороді-Дністровському.

Переваги опалення тепловим насосом Raymer RAY-10DS2-EVI

Встановлення теплового насоса Raymer RAY-10DS2-EVI у будинку площею 100 м² у Білгороді-Дністровському — це крок до сучасної, енергоефективної системи опалення. На відміну від електричного котла, який перетворює електроенергію на тепло безпосередньо, тепловий насос переносить теплову енергію із зовнішнього повітря до системи опалення. Завдяки цьому він може виробляти кілька кіловат-годин тепла на кожну кіловат-годину спожитої електроенергії, хоча фактичний показник залежить від температури зовнішнього повітря та режиму роботи.

Основні переваги теплового насоса для приватного будинку:

  • Енергоефективність. Використання тепла зовнішнього повітря дає змогу зменшити споживання електроенергії порівняно з прямим електричним опаленням за належних умов експлуатації.
  • Потенційна економія на опаленні. Завдяки високій ефективності тепловий насос може суттєво знизити витрати на обігрів будинку. Фактична економія залежить від теплоізоляції будівлі, температурного режиму, налаштувань системи та тарифу на електроенергію.
  • Автоматизована робота. Система керування підтримує задані параметри роботи, допомагаючи адаптувати опалення до потреб будинку без постійного ручного регулювання.
  • Комфортний мікроклімат. За правильного підбору потужності та налаштування обладнання тепловий насос забезпечує стабільне постачання тепла протягом опалювального сезону.
  • Інтеграція з водяною системою опалення. Обладнання працює з відповідним опалювальним контуром, а буферна ємність допомагає узгодити його роботу із системою циркуляції теплоносія.
  • Зручність керування. Внутрішній блок оснащений сенсорним дисплеєм і підтримує Wi-Fi, що дає змогу користуватися передбаченими виробником функціями дистанційного контролю.
  • Менша залежність від прямого електронагрівання. Тепловий насос використовує електроенергію переважно для роботи компресора та допоміжних компонентів, а основну частину тепла отримує з навколишнього середовища.
  • Сучасний підхід до енергоспоживання. Тепловий насос можна поєднувати з іншими енергоефективними рішеннями, зокрема із сонячною електростанцією, за умови правильного проєктування системи.

Чому важливий якісний монтаж?

Ефективність теплового насоса залежить не лише від характеристик самого обладнання. Не менш важливими є правильний підбір потужності, налаштування температури теплоносія, гідравлічне підключення, теплоізоляція трубопроводів і належне відведення води під час відтавання зовнішнього блоку.

У цьому проєкті встановлено зовнішній і внутрішній блоки Raymer RAY-10DS2-EVI, буферну ємність, циркуляційний насос і необхідні елементи обв’язки. Для зовнішнього блоку передбачено металеву підставку, піддон і водовідведення. У сукупності ці рішення створюють умови для коректної експлуатації обладнання та зручного обслуговування системи.

Тепловий насос Raymer RAY-10DS2-EVI — це можливість організувати опалення будинку з раціональним використанням електроенергії та тепла навколишнього середовища. За умови грамотного проєктування й налаштування така система може стати практичним рішенням для комфортного проживання та оптимізації витрат на опалення.
