Мета проекту:
Клієнтом було заявлено розрахувати обладнання для заміни наявної системи опалення на основі електрокотла, оскільки споживання електроенергії було доволі значним і дорогим з огляду на постійне подорожчання комунальних послуг.
Реалізація:
Зваживши всі показники заданого об’єкту: площу, утеплення, температурні особливості місцевості, розміщення котельні в будинку та перепади висот, вирішено встановити інверторний тепловий насос Raymer RAY-18DS1-EVI, який цілком зможе забезпечити теплом задану площу опалення, працює навіть за дуже низьких температур до -30 градусів та не втрачає своєї потужності за її коливаннях, а також добре інтегрується з уже наявною системою опалення, тож знімати електрокотел нема потреби, який залишиться резервним джерелом опалення в разі тих чи інших неприємних ситуацій.
Етапи виконання робіт
1. Підбір обладнання з урахуванням кліматичних умов місцевості
З огляду на те, що клімат у Київській області став доволі помірним останнім часом, але інколи температура може сягати нижче -20°C, було ухвалено рішення встановити тепловий насос Raymer RAY-18DS1 EVI, який завдяки інверторній технології легко адаптує свою роботу до погодних умов та здатний працювати при температурі -30°C.
Будинок ще в процесі побудови, тому планується гарне утеплення пінопластом, що ще краще зберігатиме тепло в будинку, зменшуватиме потребу в роботі теплового насоса на максимальних обертах весь час.
2. Монтаж зовнішнього блока

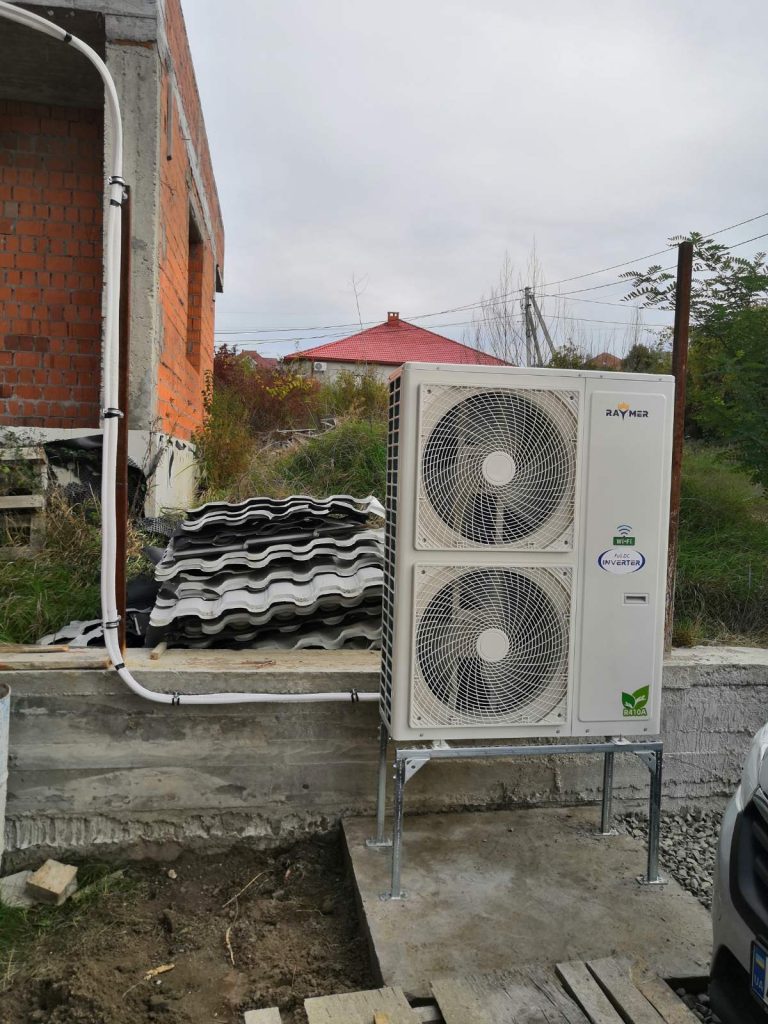

Під час встановлення теплового насоса Raymer особливу увагу приділено вибору місця для зовнішнього блока, щоб забезпечити належні умови для його роботи та вільну циркуляцію повітря через теплообмінник. Обладнання розміщено у дворі приватного будинку на відкритій ділянці, де передня частина блока з вентиляторами не має безпосередніх перешкод для повітрообміну. Таке розташування сприяє нормальній роботі системи та забезпечує зручний доступ до обладнання для огляду й технічного обслуговування.
Зовнішній блок встановлено на окремій металевій підставці, закріпленій на бетонній основі. Опорна конструкція піднята над рівнем землі, що дозволяє відокремити обладнання від поверхні ділянки та забезпечити його стійке розміщення. Під час монтажу важливо враховувати вагу теплового насоса, рівномірність розподілу навантаження та надійність кріплень, оскільки опора має витримувати не лише статичну вагу блока, а й механічні коливання під час роботи компресора та вентиляторів.
Для зменшення передавання вібрацій на металеву конструкцію використовуються антивібраційні опори. Вони допомагають знизити рівень механічних коливань, що передаються на опору, та зменшити ймовірність виникнення додаткового шуму під час роботи обладнання. Правильне встановлення блока й надійна фіксація опорних елементів мають важливе значення для стабільної та тривалої експлуатації теплового насоса.
Фреонову магістраль прокладено вздовж стіни будинку, а її загальна довжина з урахуванням поворотів становить приблизно 4–5 метрів. Трубопровід проходить від зовнішнього блока до внутрішніх компонентів системи. Для захисту комунікацій передбачено теплоізоляцію, а саму магістраль закріплено вздовж стіни за допомогою кріпильних елементів. Такий спосіб прокладання дозволяє впорядкувати комунікації, зменшити ризик їхнього механічного пошкодження та зберегти акуратний вигляд монтажу.
3. Встановлення внутрішнього блоку

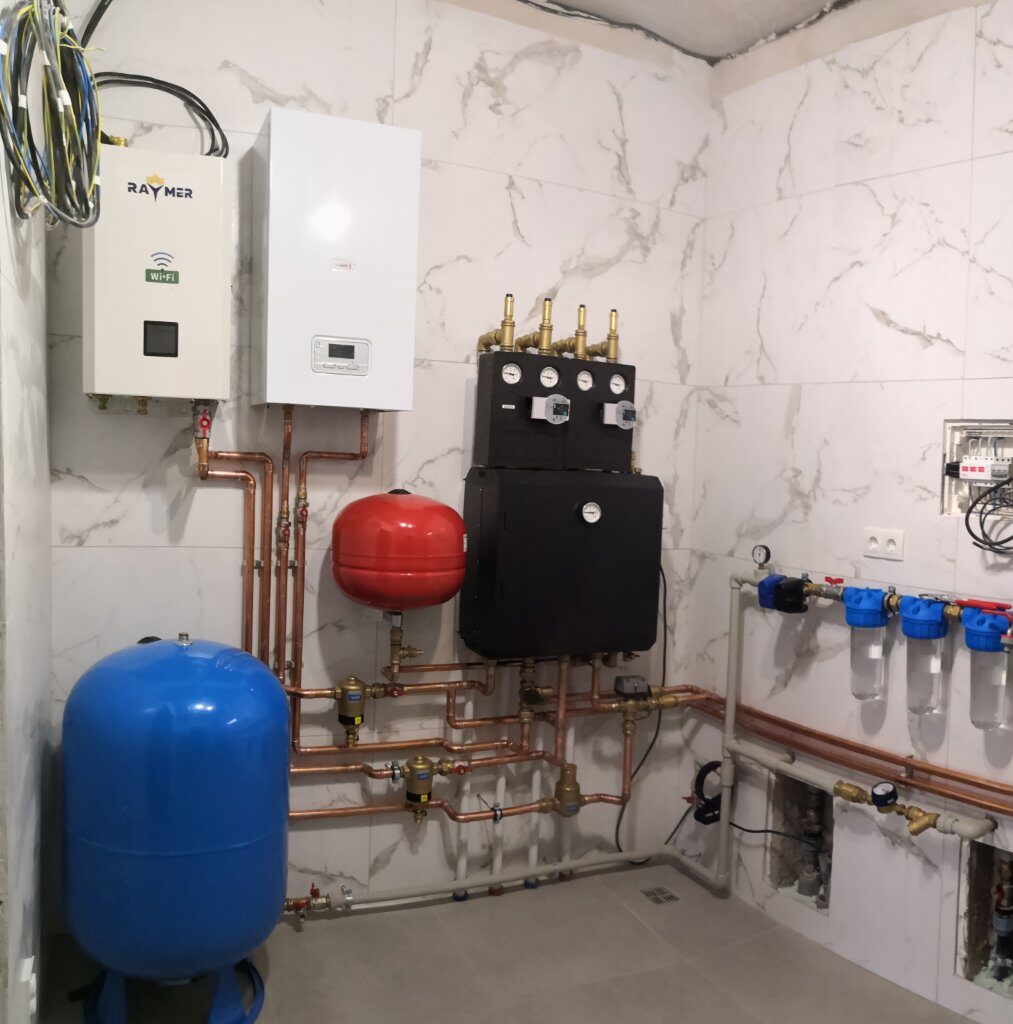

Внутрішній блок теплового насоса Raymer RAY-18DS1 EVI встановлено в котельні приватного будинку поруч з електричним котлом. Таке розташування дозволило інтегрувати тепловий насос у вже наявну систему опалення та використати прокладені трубопроводи для підключення обладнання. Завдяки цьому вдалося організувати компактне розміщення основних елементів системи без необхідності суттєвої зміни наявної інженерної інфраструктури.
Гідромодуль закріплено на стіні у верхній частині котельні. Поруч розташований електрокотел, що дає змогу об’єднати обидва джерела тепла в загальну систему. Таке компонування спрощує прокладання трубопроводів і дозволяє зосередити основне обладнання в одному технічному приміщенні, забезпечуючи зручний доступ до нього для контролю та подальшого обслуговування.
До внутрішнього блоку підведено трубопроводи подачі та зворотної лінії теплоносія. Для підключення використано мідні труби, фітинги та запірну арматуру. Трубопроводи прокладено вертикально від гідромодуля до нижньої частини системи, де вони з’єднуються з іншими елементами опалювального контуру. Під час монтажу важливо забезпечити герметичність з’єднань, правильне підключення магістралей і можливість перекриття окремих ділянок системи під час сервісних робіт.
Окремо організовано підключення гідромодуля до бака гарячого водопостачання (ГВП). Для цього передбачено окремі трубопровідні з’єднання, які забезпечують роботу відповідного контуру. Таке рішення дозволяє використовувати тепловий насос не лише для опалення будинку, а й для підготовки гарячої води за умови відповідного налаштування системи керування.
У котельні також встановлено буферну ємність, розширювальний бак і гідравлічний розподільний вузол із вимірювальними приладами та циркуляційними компонентами. Вони є частиною загальної системи опалення та забезпечують взаємодію між її основними елементами. Розташування обладнання дозволяє організувати трубопровідні підключення в межах одного приміщення й зберегти доступ до основних вузлів.
Після завершення монтажу необхідно перевірити герметичність з’єднань, правильність підключення подаючої та зворотної магістралей, а також роботу циркуляційного обладнання. У результаті гідромодуль Raymer RAY-18DS1 EVI інтегровано в наявну інженерну систему будинку разом з електрокотлом і контуром гарячого водопостачання. Така схема дає змогу об’єднати обладнання в єдину систему та організувати його подальшу експлуатацію й обслуговування.
4. Встановлення розширювального бака
Оскільки ця система працюватиме без накопичувального бака, ухвалено рішення встановити додатковий розширювальний бак на 20 л для скидання надлишкової води із системи під час її нагрівання, щоб не створювати надмірний тиск, який може пошкодити цілісність усіх з’єднань.
5. Підключення системи гарячого водопостачання

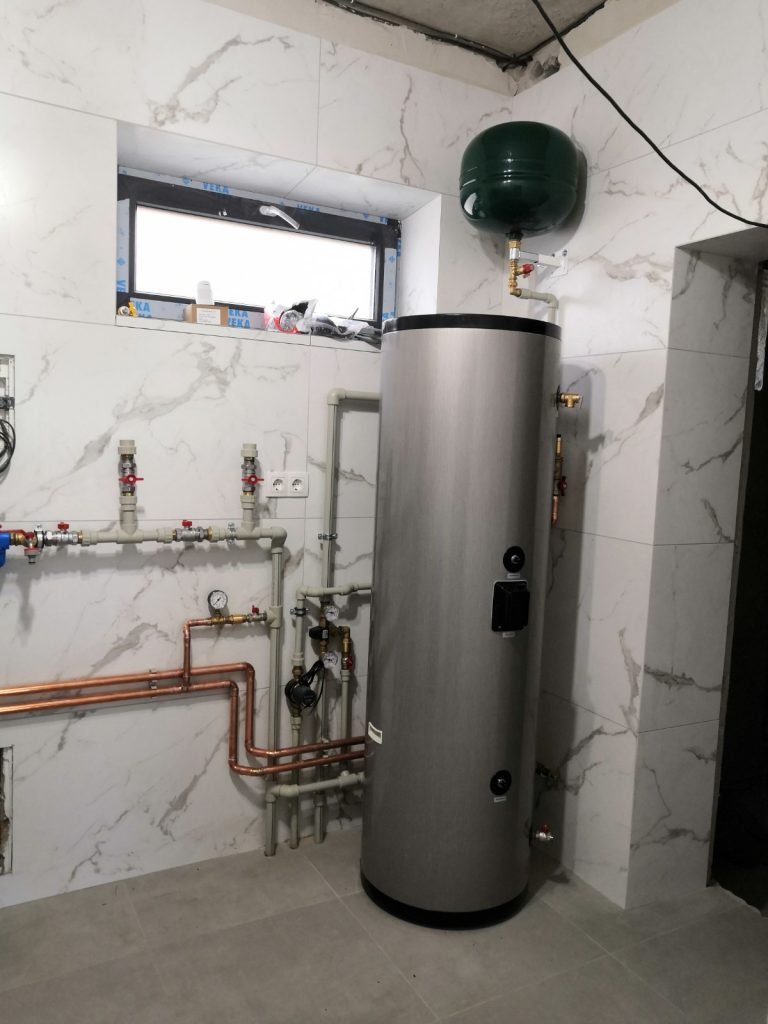

Для забезпечення будинку гарячою водою встановлено та інтегровано в загальну систему бак непрямого нагріву Raymer DHWP 300L об’ємом 300 літрів. Бак розміщено вертикально на підлозі в технічному приміщенні, поруч із трубопроводами опалення та іншими елементами інженерної системи. Таке розташування дозволяє компактно організувати підключення обладнання та забезпечити доступ до основних з’єднань для контролю й технічного обслуговування.
Raymer DHWP 300L виготовлений із нержавіючої сталі, що забезпечує стійкість матеріалу до корозії та сприяє тривалому терміну експлуатації обладнання. Об’єм бака 300 літрів дає змогу створити запас гарячої води для побутових потреб сім’ї. Це особливо зручно в будинках із кількома точками водорозбору, де гаряча вода може використовуватися одночасно у ванній кімнаті, душі та на кухні.
Нагрівання води здійснюється за допомогою вбудованого теплообмінника, через який передається теплова енергія від джерела нагрівання. Така конструкція дозволяє відокремити контур теплоносія від контуру санітарної гарячої води. Завдяки цьому бак можна інтегрувати в систему опалення з тепловим насосом, передбачивши окремий режим підготовки гарячої води відповідно до схеми підключення та налаштувань автоматики.
Для інтеграції бака в систему змонтовано трубопровідні підключення, які з’єднують його з іншими елементами котельні. Магістралі прокладено вздовж стіни та підведено до відповідних патрубків обладнання. Під час монтажу важливо правильно організувати підключення подачі й повернення теплоносія, а також передбачити необхідну запірну арматуру для проведення обслуговування.
Поруч із баком розташовані елементи гідравлічної обв’язки, зокрема трубопроводи, циркуляційне обладнання та контрольно-вимірювальні прилади. Вони забезпечують взаємодію бака з рештою системи та дають змогу контролювати її робочі параметри. У верхній частині встановлено розширювальний бак, підключений до відповідної ділянки системи.
Окрему увагу приділено організації підключень і розміщенню обладнання в котельні. Трубопроводи прокладено компактно, з урахуванням розташування бака та сусідніх інженерних вузлів. Такий підхід полегшує доступ до з’єднань і створює зручніші умови для подальшого обслуговування.
У результаті бак непрямого нагріву Raymer DHWP 300L інтегровано в систему теплопостачання будинку для підготовки та накопичення гарячої води. Об’єм 300 літрів дозволяє забезпечити значний запас гарячої води для щоденних потреб, а підключення до теплового насоса дає змогу організувати її нагрівання в межах єдиної інженерної системи будинку.
6. Встановлення додаткових компонентів системи
Цей тепловий насос працюватиме в режимі опалення та ГВП, тому тут обов’язково потрібно подбати про перемикання між режимами роботи ТН, що можливо тільки під час встановлення триходового клапана, який якраз таки і виконує функцію перемикача між режимами роботи.
Триходовий клапан Raymer 325 TW, своєю чергою, відповідає за автоматичне перемикання потоків теплоносія між різними системами – опаленням і гарячим водопостачанням. Це дає змогу оптимізувати роботу системи та зменшити витрати енергії, адже клапан автоматично регулює подачу теплоносія залежно від потреби. Його надійна конструкція забезпечує тривалий термін служби та безперебійну роботу. Також ми подбали про ефективну циркуляцію води в системі завдяки циркуляційному насосу, щоб забезпечити теплом навіть найвіддаленіші куточки будинку.
Циркуляційний насос забезпечує безперервний рух теплоносія в системі, підтримуючи рівномірний розподіл тепла по всіх приміщеннях. Він спеціально встановлений для оптимізації енергоспоживання і дає змогу знижувати витрати на електроенергію. Завдяки своїй потужності та надійній конструкції насос ефективно працює за різних температур і навантажень, що робить його чудовим вибором для використання в системах опалення з тепловими насосами.
Особливості теплового насоса Raymer RAY-18DS1-EVI
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла з навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 і сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дає змогу використовувати його в житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільний обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом впорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість управління насосом і моніторингу його роботи через смартфон або комп’ютер з будь-якої точки з доступом до Інтернету.
Надійність і довговічність: Висока якість матеріалів і сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи і комфорт.
Користь для клієнта при заміні електрокотла на тепловий насос?
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних знижень витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не тільки обігрівати приміщення, а й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та краще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай потребують меншого обслуговування порівняно з електрокотлами, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають довший термін служби порівняно з електрокотлами, що знижує потребу в заміні обладнання. Загалом, заміна електрокотла на тепловий насос може суттєво підвищити енергоефективність, зменшити витрати, покращити комфорт та мати позитивний вплив на екологію.
