Проект аналізу
У рамках збільшення енергоефективності приватного будинку в селі Яблунівка було вирішено замінити існуючу систему електричного опалення сучасним тепловим обладнанням. Раніше нагрівання проводили електричним котлом, що забезпечило тепло для будівлі площею 150 м². Однак із збільшенням вартості електроенергії та необхідністю більш ефективного рішення власник звернувся до альтернативних джерел тепла.
Рішення
Після попереднього аналізу теплових втрат будинку, наявних технічних умов , а також очікувань замовника щодо комфорту та витрат , був обраний оптимальний варіант тепловий насос Raymer RAY-15D2MN-EVI типу «повітря-вода» . Це обладнання здатне ефективно працювати в умовах низьких температур та забезпечувати як опалення, так і нагрівання води для побутових потреб .
В результаті електрокотел був демонтований , а на його місце встановлено тепловий насос із сучасною автоматикою та енергозберігаючими компонентами. Детальніше про функції установки та налаштувань - у наступному розділі.
1. Монтаж внешнего блока теплового насоса Raymer RAY-15D2MN-EVI

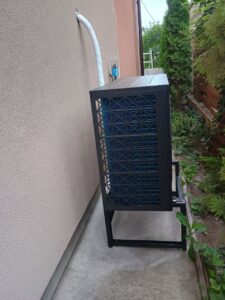

Зовнішній блок теплового насоса було встановлено у задній частині будинку , у зоні, захищеної від сильних вітрів та прямих сонячних променів . Розташування було обрано з урахуванням декількох ключових факторів:
- Достатня вентиляція та циркуляція вільного повітря, незважаючи на наявність ряду декоративних кущів;
- Зручність доступу для обслуговування в майбутньому;
- Захист від впливу шуму до житлових приміщень - блок встановлюється на достатній відстані від вікна та зони відпочинку.
Перед встановленням готували бетонну основу з антивібраційними подушками, що дозволяє знизити рівень шуму та запобігає передачі вібрацій у фундамент. Блок фіксується на спеціальних металевих консолях з антикорозійним покриттям.
Усі з'єднання здійснюються відповідно до вимог виробника:
- Прокладені основні трубопроводи з тепловою ізоляцією;
- Кабелі та елементи електроенергії встановлені, враховуючи захист від вологи та гризунів.
Незважаючи на присутність кущів поблизу, простір навколо блоку залишається відкритим. Забір та викид повітря відбувається безперешкодно , що відповідає вимогам до ефективної роботи повітряного теплового насосу. За потреби зелені насадження будуть частково підрізані для збереження достатнього повітряного потоку у літній сезон , коли система працює в режимі охолодження.
2. Демонтаж електричного котла: підготовча стадія перед встановленням теплового насоса
Перед початком встановлення теплового насоса Raymer Ray-15D2MN-EVI, необхідно було демонтувати раніше встановлений електричний котел, який використовувався для опалення будинку .
Роботи почалися з відключення системи від електропостачання – це критичний етап , що гарантує безпеку для подальших дій.
Після цього:
- акуратно від'єднали котел від електричної мережі ;
- демонтували кабелі живлення , стежачи за збереженням ізоляції та правильним маркуванням для подальшого використання в новій системі ;
- зняли з'єднання із системою трубопроводів опалення ;
- зняли сам котел із настінного кріплення , уникнувши пошкоджень оздоблення у приміщенні .
Стан труб також перевіряли, до якого планувалося підключити тепловий насос. При необхідності проводили місцеві заміни фурнітури та перехрестя районів для сумісності з новим обладнанням.
3. Монтаж внутрішнього блоку: інтеграція теплового насоса в існуючу систему опалення
Після демонтажу електричного котла та підготовки кімнати наступним кроком було монтаж внутреннего блока теплового насоса Raymer RAY-15D2MN-EVI . Цей етап був критичним, адже саме внутрішній модуль забезпечує розподіл теплової енергії за системою та взаємодіє з теплоносієм у контурі будинку .
Місце встановлення було вибрано те саме , де раніше був електричний котел — у технічному приміщенні з легким доступом до основних магістралей та електромережі . Це скоротило час встановлення та зменшило кількість необхідних змін у проводці.
Основні етапи установки:
Блок кріплення до стіни. Блок був встановлений на опорах проти вібрації для зменшення шуму під час роботи. Площа приміщень дала можливість забезпечити достатній розрив для обслуговування з усіх боків.
Підключення до гідравлічної системи. Внутрішня одиниця була підключена до існуючої системи опалення, враховуючи гідравлічні характеристики. Для цього використовували високоякісні арматури та ізоляційні матеріали. Також встановлений фільтр грубого очищення та блокування арматури для зручності роботи.
Електрична робота. Проведення живлення проводили з урахуванням вимог безпеки: окремий автомат , захисне заземлення , правильне навантаження на фазу. Система була підключена до контролера управління з можливістю інтеграції в розумний будинок.
Рециркуляція та ланцюг безпеки. Встановлена схема з розширювальним резервуаром, групою безпеки та повітровідвідником для стабільної та безпечної роботи .
Перший запуск та тестування. Після заповнення системи охолоджуючою рідиною та тестуванням на жорсткість проводили пробний запуск. Система дійшла до номінального режиму без збоїв, тиск і температура відповідали нормі.
4. Встановлення та з'єднання буферної ємності: стабільність та ефективність системи
Для забезпечення стабільної роботи теплового насоса Raymer Ray-15D2MN-EVI та оптимізувати його цикли включення/вимкнення , до системи було додано буферна ємність Teplobak 80L- важливий елемент для ефективного та довговічного функціонування гідравлічного контуру .
Об'єм буферної ємності підібраний відповідно до теплового навантаження будинку та характеристик насоса . В даному випадку – для площі 150 м² - це дозволило зберегти теплову інерцію , зменшити кількість пусків компресора та підвищити загальний комфорт в опаленні .
Основні етапи установки:
Розміщення буферної ємності
Ємність була встановлена в технічному приміщенні поруч із внутрішнім блоком. Підлога раніше була укріплена, а місце обрано таким, щоб забезпечити легкий доступ для обслуговування
. Для зменшення втрати тепла використовували високоякісну теплоізоляцію.
Підключення до гідромодуля теплового насосу
Вхід та вихід буферної ємності з'єднані з гідромодулем за допомогою теплоізольованих трубопроводів
. При цьому враховано напрямок потоку теплоносія для забезпечення правильної циркуляції
.
Встановлено запірну арматуру
, шарові крани, зворотні клапани та розширювальний бак
, що дозволяє легко обслуговувати систему в майбутньому.
Гідравлічна розв'язка
Буферна ємність також виконує функцію гідравлічного роздільника – вона дозволяє уникнути конфлікту між насосами теплового насоса та циркуляційними насосами системи опалення. Це важливо для досягнення стабільного тиску та рівномірного розподілу тепла у всіх зонах будинку.
Інтеграція в ланцюг нагріву
Вихід із буферної ємності підключений до основного контуру нагріву будинку. Для кращого регулювання температури встановлюються датчики температури та автоматичний регулятор, контроль температури залежно від погодних умов або внутрішнього клімату.
Запуск роботи
Після встановлення система була заповнена охолоджуючою рідиною, проведено перевірку герметичності
, промивання трубопроводів та запуск
. Буферна ємність показала стабільну роботу із чітким розподілом тепла по всій системі
.
Таким чином, встановлення буферної ємності значно підвищує надійність, економічність та зручність експлуатації системи опалення . Тепловий насос працює рівномірно, без перевантажень, а температура в будинку постійно підтримується навіть із різкими змінами зовнішньої температури.

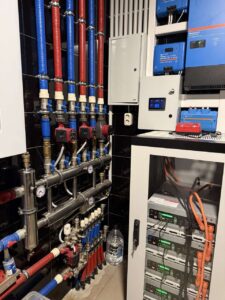

5. Підключення теплового насоса до системи сонячного живлення
Один з ключових етапів цього проекту - інтеграція теплового насоса Raymer Ray-15D2MN-EVI з сонячною енергетичною системою, який уже встановлений у будинку. Така комбінація відкриває широкі можливості для економного , стабільного та екологічного опалення .
Сумісність теплового насоса з інверторною системою
Тепловий насос чудово працює в парі із сонячними інверторами типу Victron MultiPlus-II , які забезпечують стабільне харчування навіть із змінним навантаженням. Через високу енергоефективність самого теплового насоса та здатності працювати при низькій потужності, енергії від сонячних панелей та акумуляторів цілком достатньо для його щоденного функціонування .
Зниження витрат та залежності від мережі
Вдень тепловий насос працює переважно за рахунок генерації від сонячних панелей , без залучення електроенергії з мережі. У нічний час живлення забезпечується від акумуляторних батарей Pylontech, розміщених у спеціальній шафі . Це дозволяє повністю покрити потреби будинку в теплі та гарячій воді, навіть у хмарну погоду.
Інтелектуальне управління та автоматизація
Інверторна система Victron у поєднанні із сенсорним контролером дозволяє автоматично розподіляти джерела живлення
, відстежувати роботу теплового насоса в режимі реального часу та налаштовувати пріоритети споживання
.
Це зручно, надійно та гарантує стабільну роботу всієї системи незалежно від зовнішніх умов
.
Чому варто вибрати тепловий насос Raymer?
Raymer — це сучасне , енергоефективне рішення для опалення та охолодження вашого будинку. В умовах високих тарифів на електроенергію та нестабільний джерело живлення, тепловий насос Raymer допомагає значно зменшити витрати та наблизитися до повної енергетичної залежності.
1. Висока енергоефективність
Теплові насоси Реймера працюють за принципом тепла з навколишнього повітря. Для кожної споживаної електроенергії вони виробляють до 4 кВт теплової енергії. Це означає, що в порівнянні з традиційними електрокотлами споживання енергії скорочується 3-4 рази.
2. Інверторна технологія
Модель оснащена інверторним компресором, що автоматично регулює потужність залежно від поточних потреб. Це забезпечує плавну, тиху та стабільну роботу системи , без перевантажень та стрибків споживання.
Ідеальна сумісність із сонячними інверторами
Якщо ви вже встановили сонячну електростанцію або плануєте її встановити, тепловий насос Raymer буде чудовим доповненням до системи. Чому?
1. Максимальне використання "зеленої" енергії
Реймер може працювати протягом дня виключно від сонячної енергії, без участі мережі. І дякуючи батареї Pylontech, встановленого у шафі , він продовжує працювати вночі або в похмуру погоду збереження коштів та зменшення залежності від мережі.
2. Стабільна робота через інвертор Victron
Інвертор Victron Multiplus-II із вбудованими контролерами MPPT якісно перетворює прямий струм з панелей в чергування до вітчизняних пристроїв та самого теплового насоса. Він забезпечує стабільну роботу навіть при коливаннях генерації .
3. Розумна автоматизація
Вся система керується через сенсорний дисплей — ви можете відстежувати заряд акумулятора, споживання, генерацію та пріоритети харчування . Тепловий насос легко інтегрується в цей процес і автоматично адаптується до доступної енергії, не вимагаючи ручного втручання.
Вигоди для клієнта
- До 70% заощадження порівняно з електричним котлом.
- Повна автономія - Система працює навіть при вимкненні електроенергії.
- Зростання енергоефективності будинку, поліпшення комфорту та цінності нерухомості.
- Екологічність — мінімум викидів та шкоди для навколишнього середовища .
- Довгострокова інвестиція — надійна робота протягом багатьох років при мінімальних витратах на обслуговування .
Висновок
Обираючи тепловий насос Raymer у поєднанні із сонячною енергосистемою , ви отримуєте найефективніше, надійне та автономне опалення, яке працює для вас цілий рік. Це рішення, що приносить комфорт та заощадження з першого дня, швидко окупається і захищає ваш будинок від нестабільності зовнішньої інфраструктури.
