Вступ
У селі Віта-Поштова Київської області наша команда виконала модернізацію системи опалення приватного будинку, встановивши сучасний інверторний тепловий насос Raymer RAY-15DS2-EVI потужністю 15 кВт. Проєкт передбачав інтеграцію нового обладнання в уже існуючу систему, яка раніше працювала виключно на електричному котлі.

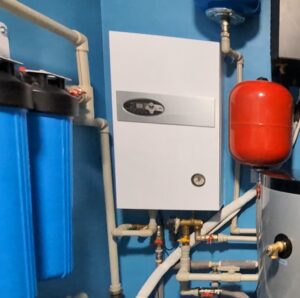

З кожним роком вартість електроенергії зростає, тому власники будинку вирішили перейти на більш економічне джерело тепла без повної відмови від наявного обладнання. Саме тому було обрано комбіновану схему опалення, у якій основним джерелом тепла став тепловий насос, а електрокотел залишився як резервне обладнання для роботи в екстремальних умовах або у разі необхідності додаткової теплової потужності.
Таке рішення дозволило значно підвищити енергоефективність системи, скоротити витрати на опалення та зберегти максимальну надійність роботи всього комплексу обладнання.
Завдання
Основною метою проєкту була модернізація існуючої системи опалення, яка працювала на базі електричного котла та характеризувалася високим споживанням електроенергії в опалювальний сезон.
Перед фахівцями стояли такі завдання:
- інтегрувати тепловий насос у вже існуючу систему опалення;
- максимально використати наявне обладнання без повної реконструкції котельні;
- залишити електрокотел як резервне джерело тепла;
- забезпечити автоматичне перемикання між джерелами теплової енергії;
- знизити експлуатаційні витрати на опалення;
- підвищити комфорт та надійність роботи системи.
Рішення
Для реалізації проєкту було обрано інверторний тепловий насос Raymer RAY-15DS2-EVI потужністю 15 кВт, який повністю відповідає тепловим потребам будинку та забезпечує стабільну роботу навіть при низьких температурах зовнішнього повітря.
Нове обладнання було інтегровано в існуючу систему опалення без демонтажу електрокотла. Тепловий насос став основним джерелом теплової енергії, тоді як електрокотел виконує резервну функцію та автоматично підключається лише за необхідності. Така комбінована схема дозволяє максимально ефективно використовувати переваги обох джерел тепла: більшу частину опалювального сезону будинок обігрівається економічним тепловим насосом, а резервний котел забезпечує додаткову надійність системи в пікові навантаження або за екстремально низьких температур.
Завдяки модернізації власник отримав сучасну автоматизовану систему опалення, яка забезпечує високий рівень комфорту, значну економію електроенергії та стабільну роботу протягом усього року.
1. Монтаж зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI

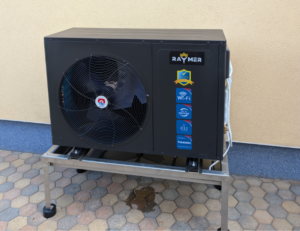

Зовнішній блок Raymer RAY-15DS2-EVI було встановлено поруч із будинком на міцній металевій підставці з регульованими опорами. Такий спосіб монтажу забезпечує надійну фіксацію обладнання, захищає його від контакту з поверхнею та дозволяє безперешкодно відводити конденсат, який утворюється під час роботи теплового насоса в режимі розморожування.

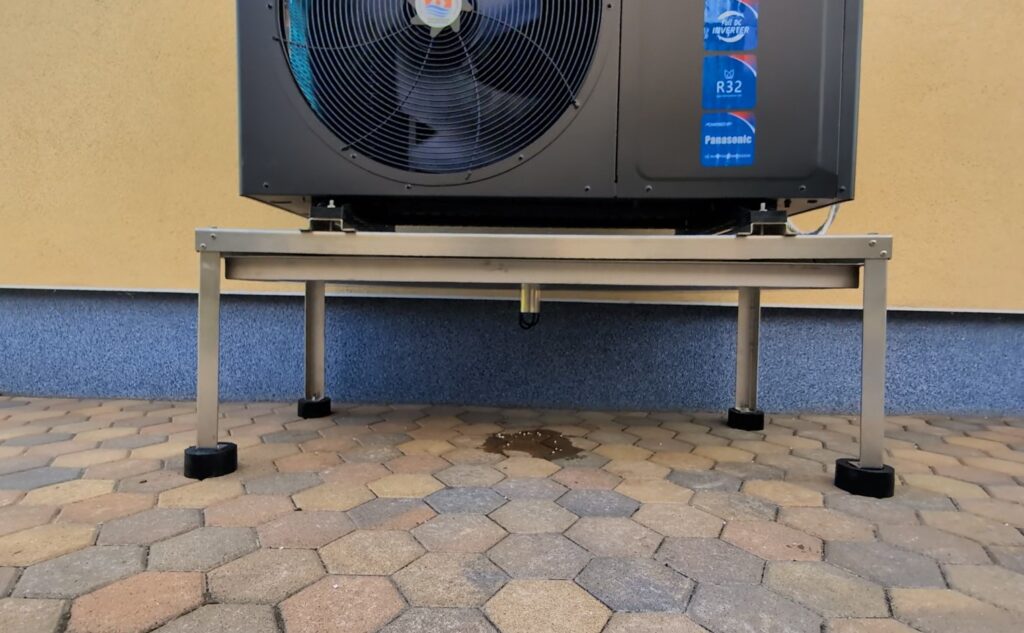

Металева конструкція встановлена на тротуарній плитці без пошкодження покриття, а регульовані опори дозволили точно вирівняти обладнання навіть за незначних перепадів висоти основи. Між корпусом теплового насоса та підставкою змонтовані антивібраційні демпфери, які ефективно гасять вібрації компресора та вентилятора, знижуючи рівень шуму під час експлуатації.
Місце для встановлення було обрано з урахуванням усіх вимог виробника. Перед вентилятором залишено достатньо вільного простору для безперешкодного забору та викиду повітря, що дозволяє теплообміннику працювати з максимальною ефективністю навіть у періоди пікових навантажень та низьких температур.
Особливу увагу приділили акуратному прокладанню трубопроводів і кабельних комунікацій. Усі магістралі були теплоізольовані та надійно закріплені, що мінімізує теплові втрати, захищає систему від впливу навколишнього середовища та забезпечує охайний зовнішній вигляд монтажу.
У результаті зовнішній блок став не лише функціональною частиною системи опалення, а й гармонійно вписався в благоустрій подвір’я. Правильний монтаж забезпечує стабільну роботу теплового насоса, тривалий ресурс обладнання та зручний доступ до нього для подальшого технічного обслуговування.
3. Монтаж бака-накопичувача

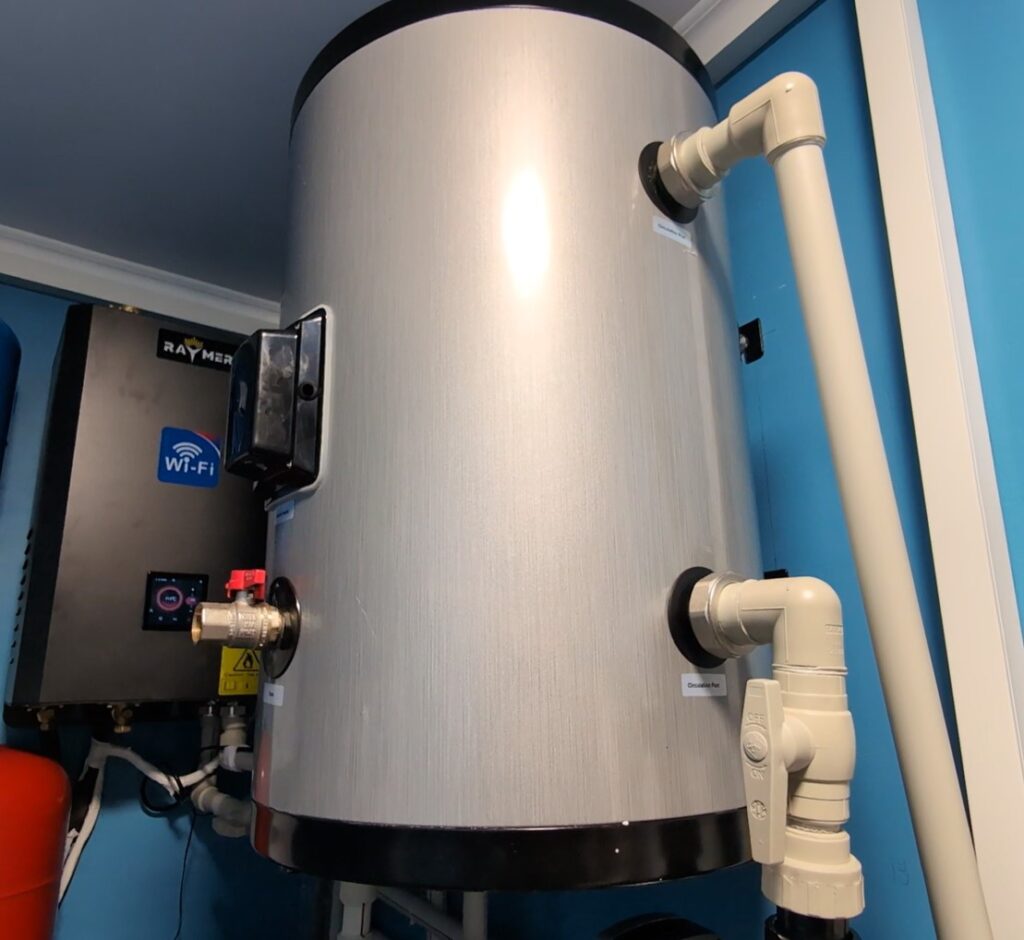

Для забезпечення будинку достатнім запасом гарячої води в котельні було встановлено бак-накопичувач, який працює в парі з тепловим насосом Raymer RAY-15DS2-EVI. Ємність розмістили у верхній частині технічного приміщення, максимально ефективно використавши доступний простір. Таке рішення дозволило компактно інтегрувати обладнання в існуючу систему без значної перебудови котельні.
Під час монтажу бак було підключено до теплового насоса, системи гарячого водопостачання та рециркуляції, що забезпечує швидке нагрівання води й стабільне її постачання до всіх точок водорозбору. Усі трубопроводи виконані акуратно та компактно, із застосуванням запірної арматури й сервісних елементів для зручності подальшого технічного обслуговування.

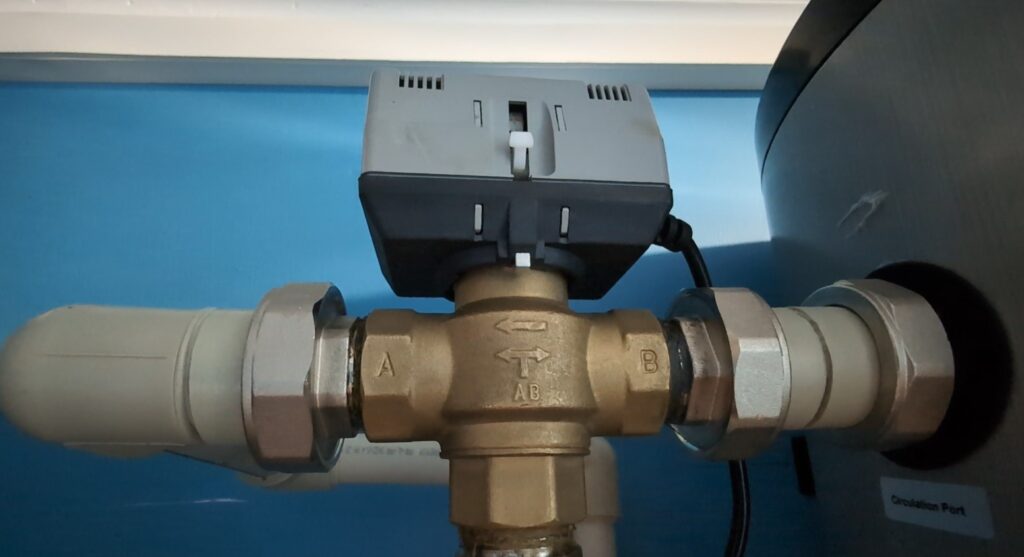

Для приготування гарячої води бак-накопичувач підключено через триходовий клапан, який автоматично перемикає потік теплоносія між системою опалення та контуром ГВП. Коли виникає потреба в нагріванні води, клапан направляє всю теплову потужність теплового насоса до бака-накопичувача, забезпечуючи його швидкий та ефективний нагрів. Після досягнення заданої температури триходовий клапан автоматично повертає систему в режим опалення, підтримуючи комфортний мікроклімат у будинку без втручання користувача.
Завдяки встановленню накопичувального бака система отримала достатній резерв гарячої води для щоденного користування, а тепловий насос працює в оптимальному режимі без частих запусків. Це підвищує комфорт експлуатації, зменшує навантаження на обладнання та сприяє його тривалій і стабільній роботі.
4. Монтаж бака ГВП Raymer DWHP 150 л
Для забезпечення будинку стабільним гарячим водопостачанням було встановлено бак непрямого нагріву Raymer DWHP об’ємом 150 літрів. Ємність змонтовано на підлозі котельні, що забезпечує її надійну установку, стійкість та зручний доступ для подальшого сервісного обслуговування.
Бак підключено через триходовий клапан, який автоматично перемикає тепловий насос між режимами опалення та нагріву гарячої води. Під час потреби в ГВП клапан перенаправляє теплоносій до теплообмінника бака, забезпечуючи швидкий нагрів води. Після досягнення заданої температури система автоматично повертається до роботи в режимі опалення.
Також бак оснащений контуром рециркуляції гарячої води, що дозволяє практично миттєво отримувати гарячу воду у точках водорозбору без тривалого зливання холодної води. Таке рішення підвищує комфорт користування системою, скорочує втрати води та забезпечує ефективну й економічну роботу всього комплексу опалення та гарячого водопостачання.
5. Додаткові елементи системи

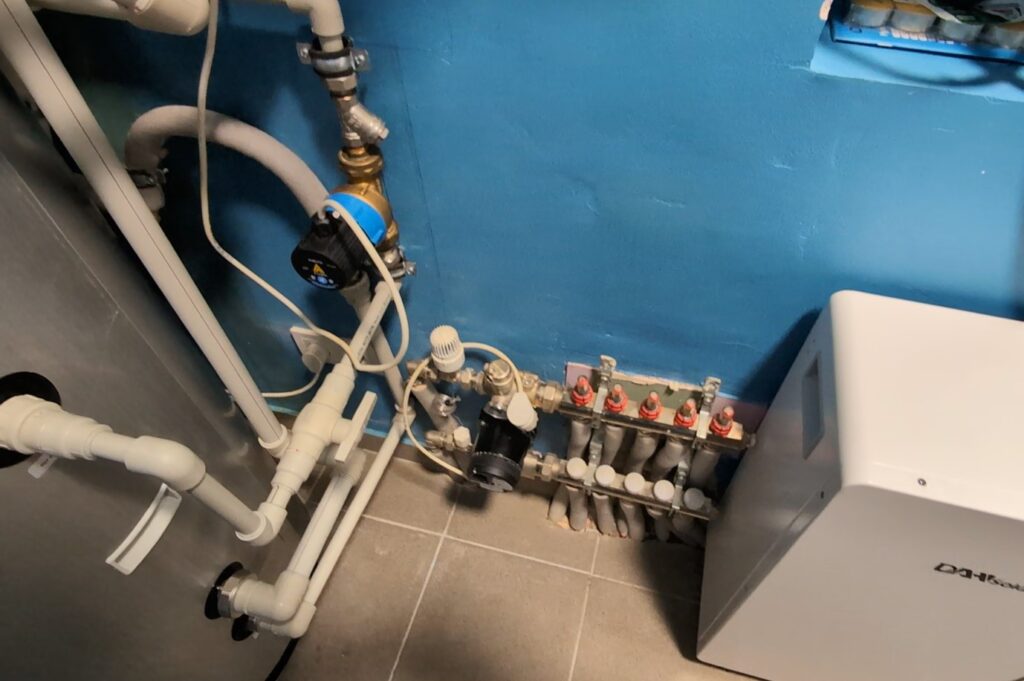

Для забезпечення стабільної та ефективної роботи теплового насоса система була укомплектована низкою додаткових елементів, які відповідають за правильний розподіл теплоносія, підтримання необхідного тиску та автоматичне керування режимами роботи.
Одним із ключових вузлів є триходовий клапан, який автоматично перемикає потік теплоносія між системою опалення та баком гарячого водопостачання. Коли виникає потреба у нагріванні ГВП, клапан направляє всю теплову енергію теплового насоса до бака Raymer DWHP 150 л. Після досягнення заданої температури він автоматично повертає систему в режим опалення, забезпечуючи повністю автоматичну роботу без участі користувача.

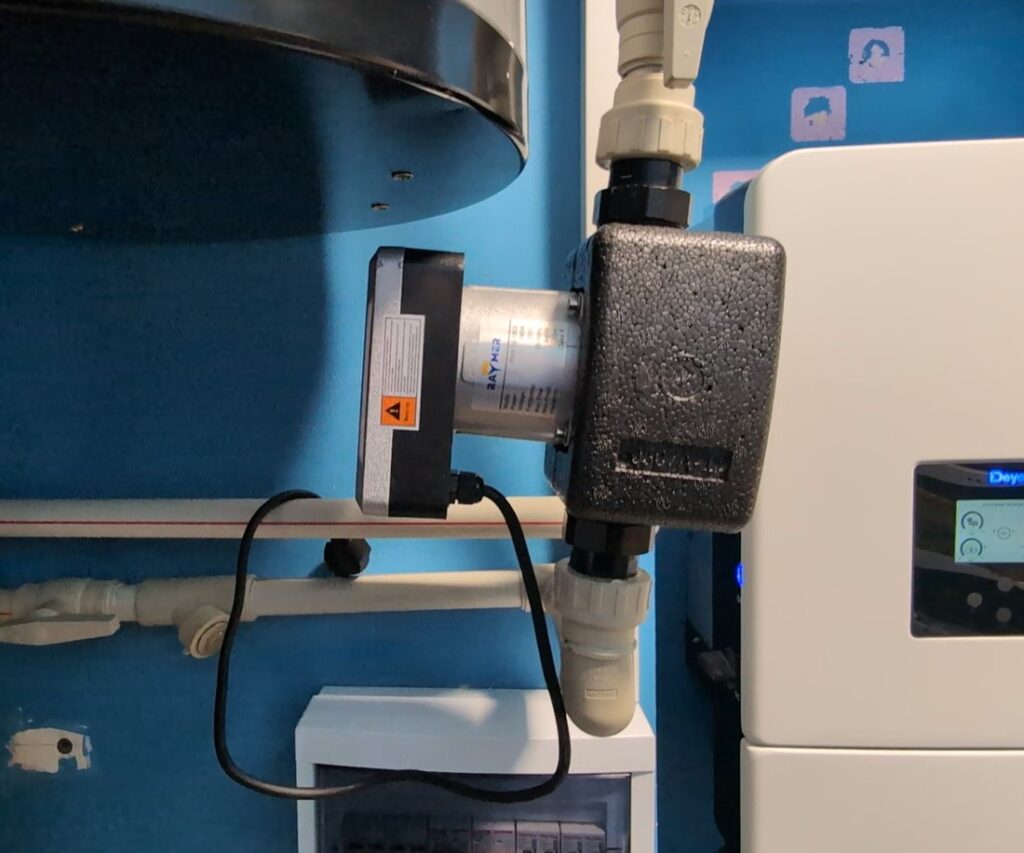

Для циркуляції теплоносія встановлено інверторний циркуляційний насос Raymer, який автоматично змінює свою продуктивність залежно від поточного навантаження системи. Це дозволяє підтримувати оптимальну витрату теплоносія, знижувати споживання електроенергії, зменшувати рівень шуму та забезпечувати рівномірний розподіл тепла по всіх контурах опалення.

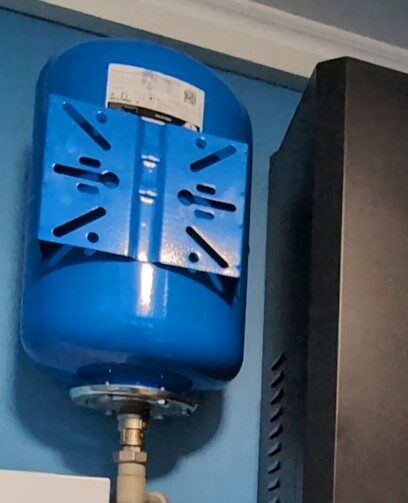

Окрему увагу приділено компенсації теплового розширення теплоносія. Для цього встановлено два розширювальні баки об’ємом 12 літрів — окремо для системи опалення та окремо для бака гарячого водопостачання. Таке рішення стабілізує тиск у кожному контурі, захищає обладнання від гідравлічних ударів і перепадів тиску, а також збільшує ресурс роботи всієї системи. Комплексне використання цих елементів забезпечує надійну, безпечну та максимально енергоефективну експлуатацію теплового насоса Raymer RAY-15DS2-EVI протягом усього року.
6. Захист усієї системи за допомогою інвертора DEYE
Однією з важливих особливостей реалізованого проєкту стало комплексне електроживлення та захист усього обладнання за допомогою інвертора DEYE, який встановлено безпосередньо в котельні поруч із тепловим насосом та іншим інженерним обладнанням. Таке рішення дозволяє забезпечити безперебійну роботу всієї системи опалення навіть у разі перебоїв із централізованим електропостачанням, що особливо актуально в сучасних умовах експлуатації приватних будинків.
Інвертор DEYE працює як центральний елемент системи резервного живлення, забезпечуючи стабільне електроживлення для теплового насоса Raymer RAY-15DS2-EVI, циркуляційних насосів, автоматики, триходового клапана, системи керування, контролерів та іншого допоміжного обладнання. Завдяки цьому навіть під час аварійного відключення електроенергії система не припиняє свою роботу, а автоматично переходить на живлення від акумуляторних батарей або іншого резервного джерела енергії.
Окрім функції резервного живлення, інвертор забезпечує стабілізацію параметрів електромережі, захищаючи дороге обладнання від перепадів напруги, короткочасних просідань, імпульсних перенапруг та інших небезпечних явищ, які можуть негативно впливати на роботу інверторного компресора, електронних плат керування та циркуляційного обладнання. Постійна стабільна напруга значно підвищує надійність усієї системи та збільшує ресурс експлуатації всіх електронних компонентів.
Ще однією перевагою використання інвертора DEYE є можливість інтеграції із сонячною електростанцією та акумуляторними батареями. Це дозволяє максимально ефективно використовувати власну електроенергію для роботи теплового насоса, знижуючи навантаження на загальну електромережу та суттєво скорочуючи витрати на опалення й гаряче водопостачання. У майбутньому така система легко масштабується, дозволяючи підключати додаткові фотоелектричні модулі або збільшувати ємність акумуляторного банку без суттєвого переобладнання котельні.
Завдяки встановленню інвертора DEYE власник отримав не лише сучасну систему опалення, а й повністю захищений енергетичний комплекс, здатний працювати автономно в умовах нестабільного електропостачання. Такий підхід значно підвищує комфорт експлуатації, забезпечує безперервну роботу теплового насоса, захищає інвестиції в дороге інженерне обладнання та гарантує надійне опалення й гаряче водопостачання незалежно від зовнішніх факторів. Завдяки централізованому керуванню всі елементи системи працюють узгоджено, підтримуючи максимальну енергоефективність і стабільність роботи протягом усього опалювального сезону.
