Завдання
Основним завданням проєкту було модернізувати систему опалення двоповерхового будинку в селі Гнідин Київської області шляхом встановлення теплового насоса Raymer RAY-15DS2-EVI потужністю 15 кВт. Раніше для опалення будинку використовувався електричний котел, який вирішили залишити в системі як резервне джерело тепла.
Особливість об’єкта полягає в поєднанні двох різних систем опалення. На першому поверсі будинку облаштована водяна тепла підлога, а на другому встановлені радіатори. Таке поєднання потребує правильного налаштування системи з урахуванням різних температурних режимів роботи опалювальних приладів.
Ключовим завданням було інтегрувати тепловий насос в наявну систему опалення, забезпечити ефективне передавання тепла до обох поверхів і зберегти можливість використання електрокотла в разі потреби. Важливо було організувати стабільну роботу обладнання та створити умови для раціонального споживання електроенергії.
Рішення
Для модернізації системи опалення встановлено тепловий насос Raymer RAY-15DS2-EVI потужністю 15 кВт. Його інтегрували в наявну систему опалення будинку, що дало змогу використати вже облаштовану інфраструктуру без необхідності повної заміни опалювальних контурів.
Під час реалізації проєкту врахували особливості опалення двох поверхів. На першому поверсі теплову енергію отримує система водяної теплої підлоги, яка працює за відносно низької температури теплоносія. На другому поверсі встановлені радіатори, ефективність роботи яких залежить від їхньої конструкції, площі теплообміну та температури подачі. Тому важливо правильно налаштувати гідравлічну схему й температурні параметри системи відповідно до потреб кожного опалювального контуру.
Електричний котел, який використовувався раніше, залишили як резервне джерело тепла. Таке рішення забезпечує додаткову гнучкість в експлуатації системи: за необхідності котел можна використовувати для підтримання опалення залежно від погодних умов, потреб будинку та налаштувань обладнання.
1. Монтаж зовнішнього блоку теплового насоса

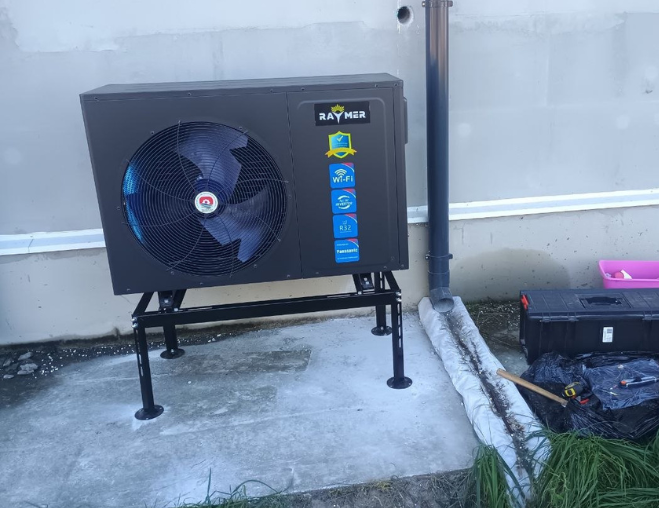

Зовнішній блок теплового насоса Raymer RAY-15DS2-EVI потужністю 15 кВт встановлено на спеціальній металевій опорній конструкції біля будинку. Таке рішення забезпечує стійке розміщення обладнання та дає змогу підняти його над рівнем поверхні, що важливо для належного відведення води під час розморожування теплообмінника в холодну пору року.
Під час монтажу особливу увагу приділили надійності кріплення та правильному розташуванню зовнішнього блока. Опорна конструкція забезпечує необхідну стійкість обладнання, а розміщення блока дає змогу організувати зручний доступ до сервісних з’єднань і виконувати подальше технічне обслуговування.
Після встановлення зовнішній блок під’єднали до системи теплового насоса. На фото видно теплоізольовані трубопроводи, які з’єднують обладнання з опалювальним контуром, а також сервісні вентилі, що використовуються під час монтажу та обслуговування холодоагентного контуру. Теплоізоляція трубопроводів допомагає зменшити небажані теплові втрати та захищає їх від утворення конденсату за відповідних умов експлуатації.
Завершальним етапом монтажу є перевірка герметичності з’єднань, контроль параметрів холодоагентного контуру та підготовка обладнання до запуску. Правильне встановлення зовнішнього блока й дотримання вимог виробника створюють необхідні умови для стабільної роботи теплового насоса та ефективного опалення будинку.
2. Монтаж гідромодуля теплового насоса
У межах облаштування системи опалення будинку виконано монтаж гідромодуля Raymer, який є одним із ключових елементів системи на основі теплового насоса. Обладнання встановлено на стіні котельні над буферною ємністю, що дає змогу раціонально використати доступний простір і забезпечити зручне розташування основних гідравлічних з’єднань.
Гідромодуль інтегровано в загальну систему опалення та під’єднано до трубопроводів подачі й повернення теплоносія. Під час монтажу виконано обв’язку обладнання з використанням труб і відповідної запірної арматури. Така конфігурація забезпечує циркуляцію теплоносія між тепловим насосом, буферною ємністю та опалювальними контурами будинку.
Важливою частиною монтажу стало підключення гідромодуля до буферної ємності, яка збільшує об’єм теплоносія в системі та за відповідної гідравлічної схеми сприяє стабільнішій роботі теплового насоса. Правильне поєднання цих компонентів допомагає організувати циркуляцію теплоносія та узгодити роботу джерела тепла з потребами системи опалення.
Під час встановлення також передбачено підключення необхідних трубопроводів і допоміжних елементів системи. Трубні з’єднання виконано з урахуванням розташування обладнання та доступу до вузлів, які можуть потребувати перевірки або технічного обслуговування. Наявність запірної арматури дає змогу виконувати необхідні сервісні роботи без демонтажу всієї системи.
Після завершення монтажу перевіряють герметичність з’єднань, правильність підключення подаючого та зворотного трубопроводів і роботу циркуляційного контуру. Далі систему готують до запуску та налаштовують відповідно до параметрів теплового насоса й особливостей опалення будинку.
3. Підключення буферної ємності.
У системі опалення будинку встановлено та підключено буферну ємність, призначену для збільшення об’єму теплоносія та забезпечення стабільної роботи теплового насоса Raymer. Бак інтегровано в гідравлічну схему системи та з’єднано з гідромодулем за допомогою трубопроводів подачі й повернення теплоносія.
Підключення буферної ємності дає змогу накопичувати певний об’єм теплоносія та сприяє узгодженню роботи теплового насоса з опалювальними контурами будинку. Залежно від гідравлічної схеми бак також може допомагати зменшувати частоту ввімкнення та вимкнення компресора, якщо його об’єм і схема підключення відповідають вимогам системи.
Під час монтажу особливу увагу приділили правильному розташуванню патрубків і герметичності з’єднань. Трубопроводи підключено з урахуванням конфігурації опалювального контуру та розміщення основного обладнання в котельні. Також передбачено можливість доступу до запірної арматури й сервісних елементів для подальшого обслуговування системи.
До гідравлічної схеми також інтегровано розширювальний бак червоного кольору, який компенсує зміну об’єму теплоносія під час нагрівання та охолодження. Його наявність допомагає підтримувати необхідні умови роботи закритої системи опалення за умови правильного підбору об’єму та налаштування тиску.
Після завершення підключення перевіряють герметичність з’єднань, заповнення системи теплоносієм і видалення повітря з контуру. Далі перевіряють циркуляцію та узгодженість роботи буферної ємності з тепловим насосом і системою опалення.
4. Підключення гребінки теплої підлоги та циркуляційного насоса контуру радіаторів
Під час монтажу системи опалення виконано підключення колекторної гребінки теплої підлоги до загальної гідравлічної схеми теплового насоса Raymer RAY-15DS2-EVI потужністю 15 кВт. Колекторний вузол забезпечує розподіл теплоносія між окремими контурами теплої підлоги на першому поверсі будинку. Така схема дає змогу організувати рівномірне постачання тепла до приміщень і регулювати роботу окремих контурів відповідно до потреб опалення.
На колекторі встановлені елементи регулювання, які дають змогу керувати подачею теплоносія до контурів. Під час налаштування системи важливо забезпечити правильний розподіл потоку між петлями теплої підлоги, враховуючи їхню довжину, гідравлічний опір і потреби окремих приміщень у теплі. Це допомагає підтримувати комфортну температуру на першому поверсі та забезпечує узгоджену роботу теплої підлоги з тепловим насосом.
Оскільки на другому поверсі будинку встановлені радіатори, для цього опалювального контуру передбачено додатковий циркуляційний насос. Він забезпечує необхідну циркуляцію теплоносія через радіатори з урахуванням гідравлічного опору трубопроводів і опалювальних приладів. Використання окремого насоса дає змогу належним чином організувати рух теплоносія в радіаторному контурі та узгодити його роботу з контуром теплої підлоги.
Таке рішення особливо важливе для будинку, в якому поєднані два типи опалення з різними температурними режимами. Тепла підлога зазвичай працює з нижчою температурою теплоносія, тоді як радіаторам залежно від їхніх характеристик і тепловтрат приміщень може бути потрібна вища температура. Тому під час налаштування системи необхідно врахувати температурні параметри кожного контуру та, за потреби, передбачити відповідне регулювання температури подачі.
Після завершення монтажу перевіряють правильність підключення колекторної гребінки, роботу циркуляційного насоса радіаторного контуру та герметичність з’єднань. Також виконують налаштування циркуляції теплоносія й перевіряють рівномірність прогрівання опалювальних контурів.
Переваги системи опалення на основі теплового насоса Raymer RAY-15DS2-EVI
Встановлення теплового насоса Raymer RAY-15DS2-EVI потужністю 15 кВт дало змогу модернізувати систему опалення двоповерхового будинку в селі Гнідин Київської області, використавши наявну інфраструктуру. Замість повної заміни опалювального обладнання в систему інтегрували сучасне джерело тепла, а електричний котел залишили як резервний. Це забезпечує гнучкість експлуатації та можливість використовувати додаткове джерело нагрівання за потреби.
Основні переваги системи
1. Раціональне споживання електроенергії
Тепловий насос використовує теплову енергію зовнішнього повітря для опалення будинку. За належних умов експлуатації він може передавати системі опалення більше теплової енергії, ніж споживає електроенергії. Це дає змогу зменшити витрати на опалення порівняно з використанням електричного котла як основного джерела тепла. Фактична економія залежить від температури зовнішнього повітря, тепловтрат будинку та налаштувань системи.
2. Поєднання теплої підлоги та радіаторного опалення
Система враховує особливості двоповерхового будинку: на першому поверсі працює водяна тепла підлога, а на другому — радіатори. Таке рішення дає змогу використовувати вже наявні опалювальні контури без необхідності повністю змінювати систему опалення.
3. Окрема циркуляція в радіаторному контурі
Для контуру радіаторів передбачено додатковий циркуляційний насос. Він допомагає забезпечити необхідний рух теплоносія з урахуванням гідравлічного опору радіаторів і трубопроводів. Це важливо для узгодженої роботи різних опалювальних контурів.
4. Резервне джерело тепла
Електричний котел, який використовувався до встановлення теплового насоса, залишили в системі як резервний. Це дає змогу за необхідності використовувати додаткове джерело нагрівання залежно від погодних умов, потреб будинку та передбаченого алгоритму керування обладнанням.
5. Використання наявної інфраструктури
Під час модернізації збережено наявні контури теплої підлоги та радіаторного опалення. Інтеграція теплового насоса в існуючу систему дає змогу уникнути повної реконструкції опалення, якщо наявні трубопроводи й обладнання відповідають технічним вимогам.
6. Гнучкість налаштування системи
Поєднання теплового насоса, різних опалювальних контурів і резервного електричного котла дає змогу налаштувати роботу системи відповідно до теплових потреб будинку. Для досягнення оптимального результату важливо правильно встановити температурні параметри, забезпечити належну циркуляцію теплоносія та узгодити роботу всіх компонентів.
Результат модернізації
У будинку в селі Гнідин реалізовано систему опалення на основі теплового насоса Raymer RAY-15DS2-EVI потужністю 15 кВт із використанням наявної теплої підлоги на першому поверсі та радіаторів на другому. Електричний котел збережено як резервне джерело тепла, а для радіаторного контуру передбачено додатковий циркуляційний насос.
Головна перевага цього рішення — поєднання сучасного теплового насоса з наявною системою опалення без необхідності повної заміни обладнання. За правильного налаштування така конфігурація дає змогу раціонально використовувати електроенергію, підтримувати комфортну температуру в будинку та зберігати резервний варіант обігріву.
