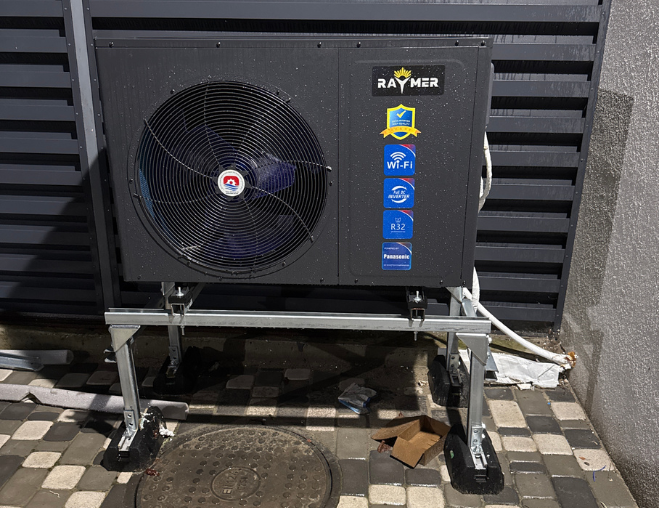

2. Встановлення внутрішнього блоку теплового насосу Raymer RAY-10DS2-EVI
Внутрішній блок Raymer RAY-10DS2-EVI встановлено у технічному приміщенні на стіні. Обладнання розміщене компактно, що дозволило зручно організувати підключення основних комунікацій та забезпечити доступ до блока для контролю його роботи.
На передній панелі внутрішнього блока розташований кольоровий дисплей керування, за допомогою якого можна контролювати основні параметри роботи теплового насосу та виконувати необхідні налаштування. Також на корпусі передбачено позначення Wi-Fi, що вказує на можливість дистанційного керування обладнанням.
До нижньої частини внутрішнього блока підведені трубопроводи системи опалення. Комунікації мають теплоізоляцію, а підключення виконано через запірну арматуру та різьбові з’єднання. Така схема дозволяє за необхідності перекривати окремі ділянки системи та забезпечує доступ до основних вузлів під час обслуговування.
Трубопроводи від внутрішнього блока переходять у магістралі системи опалення, прокладені вздовж стіни технічного приміщення. Для трубопроводів використано теплоізоляцію, що допомагає зменшити теплові втрати під час циркуляції теплоносія.
Поруч із внутрішнім блоком також організовано прокладання електричних кабелів та інших необхідних комунікацій. Їхнє розташування дозволяє підключити обладнання до відповідних систем будинку та забезпечити його повноцінну роботу.
У результаті внутрішній блок Raymer RAY-10DS2-EVI компактно встановлено в технічному приміщенні та підключено до системи опалення. Організоване розташування трубопроводів, запірної арматури, теплоізоляції та електричних комунікацій сформувало зручний технічний вузол для експлуатації та подальшого обслуговування теплового насосу.
3. Встановлення буферної ємності та підключення до гідромодуля
У технічному приміщенні встановлено буферну ємність, яка інтегрована в систему опалення та підключена до гідромодуля теплового насосу Raymer RAY-10DS2-EVI. Ємність розміщена вертикально, що дозволило компактно організувати технічний вузол та раціонально використати доступний простір.
До буферної ємності підведені подаюча та зворотна магістралі системи опалення. Трубопроводи підключені через відповідну запірну та регулювальну арматуру, що забезпечує можливість контролювати рух теплоносія та виконувати необхідні сервісні роботи.
На верхній частині ємності встановлено групу гідравлічної обв’язки з манометром та запобіжним елементом. Прилади дозволяють контролювати основні параметри системи та забезпечують доступ до необхідних елементів для обслуговування.
Для циркуляції теплоносія в системі передбачено циркуляційний насос, встановлений на трубопроводі поруч із буферною ємністю. Відповідні магістралі з’єднують буфер із розподільчою частиною системи опалення.
Нижня частина вузла підключена до розподільчого колектора теплої підлоги, від якого теплоносій подається до окремих опалювальних контурів. На колекторі видно окремі контури з регулювальними елементами, що дозволяє організувати розподіл теплоносія між зонами опалення.
Під час монтажу трубопроводи прокладені з теплоізоляцією та організовані вздовж стін технічного приміщення. На основних ділянках передбачена запірна арматура, яка забезпечує можливість відключення окремих частин системи під час технічного обслуговування.
У результаті буферна ємність інтегрована з гідромодулем теплового насосу та системою опалення. Сформований гідравлічний вузол об’єднує тепловий насос, буферну ємність, циркуляційний насос і розподільчий колектор, забезпечуючи організовану циркуляцію теплоносія між джерелом тепла та опалювальними контурами.
Переваги системи опалення та важливість захисту теплового насосу
Встановлення теплового насосу Raymer RAY-10DS2-EVI у поєднанні з буферною ємністю та гідравлічною обв’язкою дозволило створити сучасну систему опалення з автоматизованою роботою та зручним керуванням. Тепловий насос використовується як основне джерело теплової енергії, а буферна ємність допомагає організувати стабільну циркуляцію теплоносія між тепловим насосом та опалювальними контурами.
Однією з важливих переваг системи є автоматична підтримка заданих параметрів опалення. Після налаштування тепловий насос самостійно керує процесом нагрівання теплоносія, забезпечуючи комфортну температуру в приміщеннях без постійного ручного контролю з боку власника.
Буферна ємність є важливою частиною системи, оскільки створює додатковий об’єм теплоносія та дозволяє розділити контур теплового насосу і розподільчу частину опалення. У даному проєкті від буферної ємності теплоносій подається до розподільчого колектора та далі розподіляється між опалювальними контурами.
Ще однією перевагою є можливість зонального розподілу тепла. Розподільчий колектор дозволяє організувати подачу теплоносія до окремих контурів та регулювати роботу системи відповідно до потреб різних приміщень.
Важливу роль відіграє і компактне розміщення обладнання. Тепловий насос, буферна ємність, циркуляційне обладнання та основні елементи гідравлічної обв’язки зібрані в технічній зоні. Це спрощує доступ до обладнання, контроль параметрів системи та проведення подальшого технічного обслуговування.
Окремо варто звернути увагу на електричний захист теплового насосу. Сучасний тепловий насос — це складне обладнання з компресором, електронікою керування та іншими чутливими компонентами. Тому стабільне електроживлення має велике значення для його надійної експлуатації.
У приватних будинках напруга в електромережі може змінюватися, особливо під час значних навантажень або нестабільної роботи мережі. Перепади, підвищена або знижена напруга можуть створювати додаткове навантаження на електричні та електронні компоненти теплового насосу. Саме тому доцільним рішенням є встановлення стабілізатора напруги відповідної потужності.
Стабілізатор підтримує напругу живлення в допустимому діапазоні та допомагає захистити обладнання від небажаних змін параметрів електромережі. Для теплового насосу це особливо актуально, оскільки його робота залежить не лише від механічних компонентів, а й від електронної системи керування.
Тому під час монтажу системи опалення на базі теплового насосу рекомендується передбачати комплексний електричний захист, зокрема правильно підібраний стабілізатор напруги, автоматичний захист та інші необхідні захисні пристрої відповідно до вимог конкретного обладнання.
Таким чином, ефективність системи опалення — це не лише правильно підібраний тепловий насос та якісна гідравлічна обв’язка. Не менш важливо забезпечити стабільні умови його роботи з боку електромережі. Встановлення стабілізатора напруги допомагає захистити дороге обладнання та створити більш надійні умови для його тривалої експлуатації.
