Завдання проєкту
Основним завданням проєкту було забезпечити ефективне та комфортне опалення приватного будинку в м. Київ шляхом встановлення теплового насосу Raymer RAY-10MGN-EVI потужністю 10 кВт.
Однією з ключових особливостей проєкту стала необхідність інтеграції теплового насосу з уже наявним електричним котлом. Потрібно було організувати спільну роботу двох джерел тепла таким чином, щоб тепловий насос міг використовуватися як основне джерело опалення, а електрокотел — як додаткове або резервне джерело.
Важливим завданням було також правильно організувати гідравлічне підключення нового обладнання до існуючої системи опалення, забезпечити циркуляцію теплоносія та передбачити можливість керування окремими елементами системи.
Окрему увагу необхідно було приділити правильному розміщенню обладнання та прокладанню комунікацій, щоб система залишалася зручною для експлуатації, контролю та подальшого технічного обслуговування.
Рішення
Для модернізації системи опалення було встановлено тепловий насос Raymer RAY-10MGN-EVI потужністю 10 кВт та інтегровано його з наявним електричним котлом.
Тепловий насос підключено до опалювального контуру таким чином, щоб він міг працювати як основне джерело теплової енергії, тоді як електрокотел збережено в системі як додаткове або резервне джерело тепла.
Таке рішення дозволило не демонтувати вже встановлене обладнання, а доповнити існуючу систему сучасним тепловим насосом. У результаті сформовано комбіновану систему опалення, у якій можна використовувати різні джерела тепла залежно від умов експлуатації та потреб будинку.
Під час монтажу було організовано необхідні гідравлічні підключення, циркуляцію теплоносія та комунікації між основними елементами системи. При цьому збережено можливість обслуговування та контролю окремих вузлів.
У результаті в м. Київ реалізовано систему опалення на базі Raymer RAY-10MGN-EVI потужністю 10 кВт з інтеграцією в існуючу систему з електричним котлом. Таке рішення дозволило поєднати тепловий насос із вже наявним джерелом тепла та сформувати більш гнучку систему опалення.

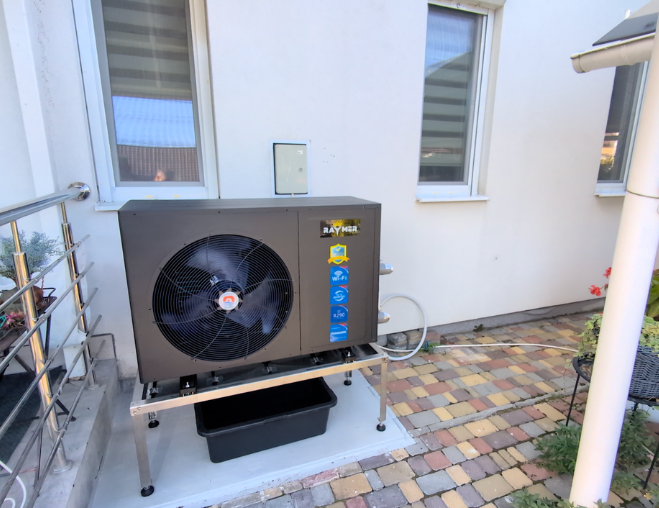

1. Встановлення зовнішнього блоку теплового насосу Raymer RAY-10MGN-EVI
Зовнішній блок Raymer RAY-10MGN-EVI потужністю 10 кВт встановлено біля будинку на спеціальній металевій опорній конструкції. Блок розміщений на підготовленій бетонній основі та піднятий над рівнем покриття, що забезпечує стабільну опору та окрему монтажну зону для обладнання.
Металева рама має опорні ніжки та надійно утримує зовнішній блок у встановленому положенні. Під тепловим насосом розташований піддон для збору та відведення води, яка може утворюватися під час роботи обладнання в режимі опалення та розморожування.
Перед вентилятором залишено відкритий простір для вільного руху повітря, що є важливою умовою для нормальної роботи зовнішнього блока. Обладнання встановлено поруч зі стіною будинку, при цьому збережено необхідний простір навколо блока.
До правої частини теплового насосу підведені фреонові магістралі та інші комунікації. Трубопроводи акуратно прокладені від зовнішнього блока у напрямку будинку, а підключення виконано в компактній монтажній зоні.
Особливістю цього монтажу є підняття зовнішнього блока над бетонною основою та наявність окремого піддона під обладнанням. Таке рішення дозволяє організувати зону відведення води та забезпечити доступ до нижньої частини теплового насосу.
2. Підключення буферної ємності та інтеграція з існуючою системою
Одним із важливих етапів монтажу стало підключення буферної ємності до системи опалення та інтеграція її з тепловим насосом і вже встановленим електричним котлом.
У системі встановлена буферна ємність, яка підключена до подаючої та зворотної магістралей опалювального контуру. Її використання дозволяє сформувати додатковий об’єм теплоносія та організувати взаємодію між основними джерелами тепла і системою опалення будинку.
Важливою особливістю цього об’єкта є те, що в систему залито спиртовий розчин. Такий теплоносій використовується в системі як робоче середовище для циркуляції між тепловим насосом, буферною ємністю та іншими елементами опалювального контуру.
У системі збережено електричний котел, який виконує не лише функцію додаткового джерела тепла, а й забезпечує циркуляцію теплоносія в системі. Його робота організована відповідно до температури в буферній ємності.
Якщо температура в буферній ємності опускається нижче заданого значення, електричний котел автоматично вмикається. При цьому тепловий насос не підхоплює навантаження, тобто електрокотел виконує функцію підтримання необхідної температури теплоносія відповідно до заданого алгоритму роботи системи.
Таким чином, буферна ємність є важливим проміжним елементом системи, через який організовано взаємодію між обладнанням. Підключення виконано з використанням трубопроводів, циркуляційного обладнання, запірної арматури та контрольних елементів, що дозволяє контролювати параметри системи та проводити необхідне технічне обслуговування.
У результаті сформовано комбіновану систему опалення з буферною ємністю, тепловим насосом та електричним котлом, у якій електрокотел використовується для підтримання заданої температури та забезпечення циркуляції теплоносія відповідно до налаштованого алгоритму роботи.
Користь системи для замовника
Реалізована система є практичним рішенням для будинку з радіаторним опаленням, оскільки тепловий насос Raymer RAY-10MGN-EVI здатний нагрівати теплоносій до 70 °C. Це дозволяє використовувати його в системах, де необхідна вища температура подачі, без обов’язкової заміни існуючих радіаторів на низькотемпературні прилади.
Однією з головних переваг для замовника є можливість ефективно поєднати тепловий насос із уже наявною радіаторною системою. Не потрібно повністю перебудовувати систему опалення — тепловий насос інтегрується в існуючий контур через буферну ємність.
Буферна ємність у цій схемі виконує роль проміжної ланки між джерелом тепла та системою опалення. Вона дозволяє акумулювати теплоносій і забезпечує більш зручну взаємодію теплового насосу, електрокотла та радіаторного контуру.
Ще одна важлива перевага — гнучкість системи. Замовник отримує не одне джерело тепла, а комбіновану систему, у якій тепловий насос працює разом із наявним електрокотлом. Це дозволяє використовувати вже змонтоване обладнання та не відмовлятися від нього після встановлення теплового насосу.
Окремою перевагою є автоматизація роботи. Температура теплоносія контролюється системою, а електрокотел може вмикатися, коли температура в буферній ємності опускається нижче заданого значення. Таким чином, замовнику не потрібно постійно контролювати систему вручну.
Для власника будинку це означає більший комфорт, менше ручного керування та можливість використовувати тепловий насос у вже існуючій радіаторній системі без масштабної реконструкції.
У результаті замовник отримує сучасну комбіновану систему опалення, яка поєднує тепловий насос, буферну ємність, електрокотел і радіаторний контур, зберігаючи вже наявну інфраструктуру та забезпечуючи необхідну температуру теплоносія для комфортного опалення будинку.
