Завдання
У приватному будинку площею 300 м² у селі Лісники Київської області було виконано модернізацію системи опалення шляхом заміни раніше встановленого теплового насоса Raymer моноблочного типу зі звичайним (on/off) компресором на сучасний інверторний Raymer RAY-36DS2-EVI.
Попередня система справно виконувала свої функції, однак із часом виникла потреба підвищити енергоефективність, покращити комфорт експлуатації та зменшити витрати електроенергії. Крім того, власники хотіли отримати більш плавну роботу обладнання без частих запусків компресора, стабільніше підтримання температури в будинку та збільшений ресурс усієї системи.
Будинок обладнаний системою водяного опалення двох поверхів, а також потребує стабільного забезпечення гарячою водою для побутових потреб. Тому новий тепловий насос мав не лише ефективно працювати на опалення, а й забезпечувати приготування гарячої води протягом усього року.
Одним із головних завдань під час модернізації стало максимально використати вже існуючу систему опалення, мінімізувавши обсяг будівельних робіт. Особливу увагу приділили правильній гідравлічній обв’язці обладнання, заміні необхідних вузлів та виконанню всіх трубопроводів із використанням мідних труб, що забезпечують високу надійність, довговічність і мінімальні теплові втрати.
Рішення
Для модернізації було обрано інверторний тепловий насос Raymer RAY-36DS2-EVI, який відрізняється високою продуктивністю, сучасною технологією керування компресором та стабільною роботою навіть за низьких температур зовнішнього повітря. Завдяки технології EVI насос підтримує високу теплову потужність у морозну погоду, що особливо важливо для опалення великого будинку площею 300 м².
Під час монтажу старий моноблок було повністю демонтовано, після чого виконано встановлення нового обладнання та професійну обв’язку котельні мідними трубами. Такий спосіб монтажу забезпечує високу механічну міцність, стійкість до корозії, довговічність системи та акуратний зовнішній вигляд технічного приміщення.
Після завершення всіх монтажних і пусконалагоджувальних робіт система була інтегрована з існуючими контурами опалення та гарячого водопостачання. У результаті власники отримали сучасну інверторну систему опалення, яка забезпечує комфортний мікроклімат на обох поверхах будинку, стабільне гаряче водопостачання, значно тихішу роботу обладнання та суттєво нижче споживання електроенергії порівняно з попереднім тепловим насосом.

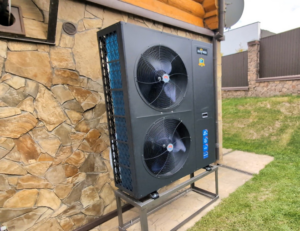

1. Монтаж зовнішнього блоку теплового насоса Raymer RAY-36DS2-EVI
Під час модернізації системи опалення новий зовнішній блок теплового насоса Raymer RAY-36DS2-EVI було встановлено поруч із будинком на спеціально виготовленій металевій підставці. Конструкція забезпечує надійну фіксацію обладнання, рівномірний розподіл його ваги та стійкість до постійних динамічних навантажень, які виникають під час роботи компресора та вентиляторів.
Підставка підібрана таким чином, щоб зовнішній блок знаходився на достатній висоті над рівнем землі. Це захищає обладнання від снігу, дощової води, бруду та можливого підтоплення, а також забезпечує безперешкодне відведення конденсату під час роботи теплового насоса в режимі опалення та автоматичного розморожування теплообмінника.
Особливу увагу приділено правильному розташуванню обладнання відносно фасаду будинку. Навколо теплообмінника залишено необхідний запас вільного простору для вільного забору та викиду повітря, що є однією з основних умов стабільної та ефективної роботи теплового насоса протягом усього року. Таке розміщення також забезпечує зручний доступ до обладнання для проведення профілактичного обслуговування, очищення теплообмінника та сервісних робіт.
Між корпусом теплового насоса та металевою підставкою встановлено антивібраційні опори, які значно зменшують передачу вібрацій на конструкцію основи, знижують рівень шуму під час роботи та підвищують комфорт експлуатації. Це особливо важливо для потужного інверторного обладнання, яке працює практично безперервно в опалювальний сезон.
Підключення зовнішнього блоку виконано відповідно до рекомендацій виробника. Усі комунікації акуратно прокладені та захищені від механічних пошкоджень і впливу атмосферних факторів. Під час монтажу були дотримані необхідні вимоги щодо теплоізоляції трубопроводів, радіусів вигину та герметичності холодильного контуру, що забезпечує максимальну енергоефективність і довговічність роботи всієї систем

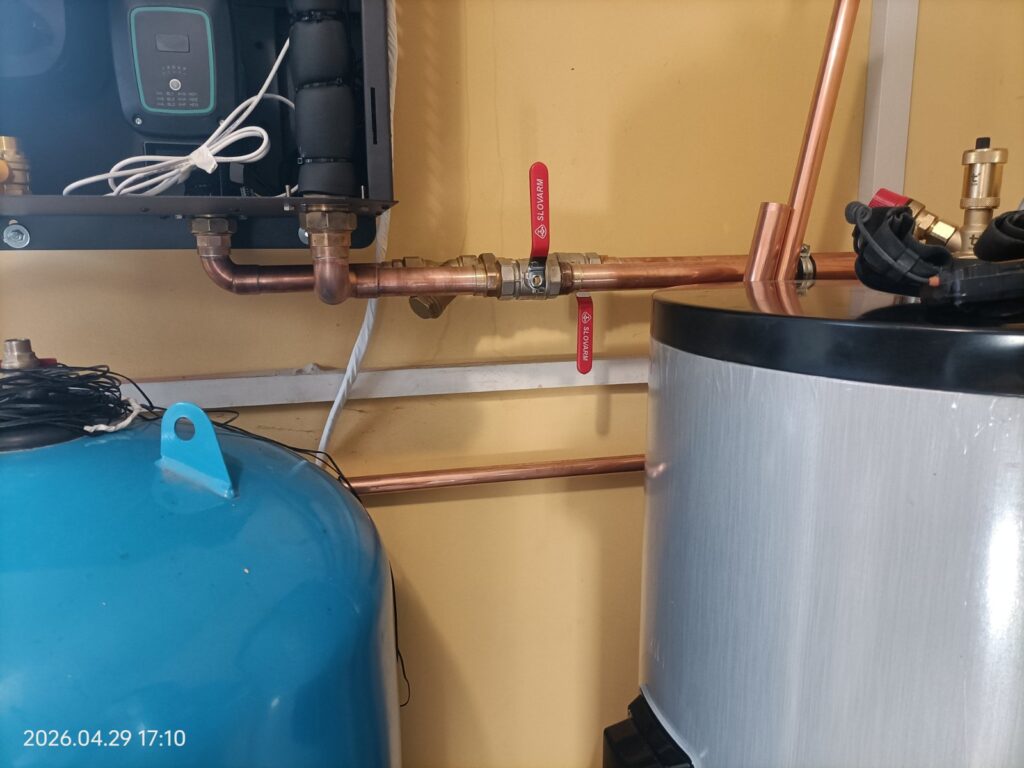

2. Монтаж внутрішнього блоку теплового насоса Raymer RAY-36DS2-EVI
Внутрішній блок теплового насоса Raymer RAY-36DS2-EVI встановлено в котельні будинку, де вже розташовані основні елементи системи опалення та гарячого водопостачання. Таке розміщення забезпечує зручний доступ до обладнання для обслуговування, скорочує довжину трубопроводів і мінімізує теплові втрати. Гідромодуль надійно закріплено на стіні, а всі комунікації виконані акуратно з використанням мідних труб.
Тепловий насос підключено до буферної ємності та бойлера непрямого нагріву, що дозволяє забезпечувати стабільне опалення двох поверхів будинку та безперебійне гаряче водопостачання. У системі також встановлено розширювальний бак, групу безпеки, циркуляційне обладнання та запірну арматуру, які забезпечують надійну й безпечну роботу всієї системи.
Завдяки правильно виконаній обв’язці, продуманому розташуванню обладнання та використанню мідних труб система працює стабільно, ефективно та забезпечує комфортний мікроклімат у будинку протягом усього року.
3. Заміна бака-накопичувача на буферну ємність

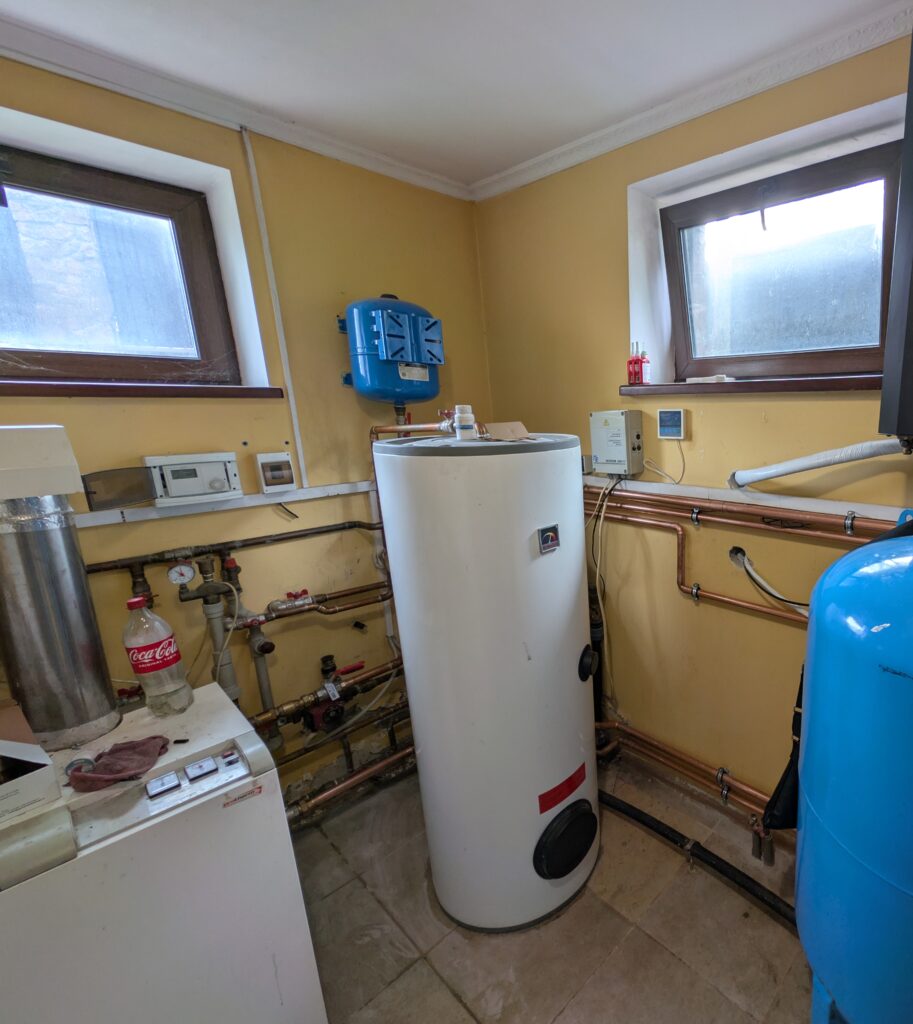

Під час модернізації системи опалення було також замінено існуючий бак-накопичувач об’ємом 100 літрів, який використовувався з попереднім тепловим насосом. У процесі експлуатації стало зрозуміло, що такого об’єму недостатньо для ефективної роботи системи опалення будинку площею 300 м². Через малий запас теплоносія компресор частіше запускався та зупинявся, що негативно впливало на стабільність роботи обладнання.
Замість нього встановлено буферну ємність більшого об’єму, яка повністю відповідає продуктивності нового інверторного теплового насоса Raymer RAY-36DS2-EVI. Буфер забезпечує накопичення достатнього запасу теплової енергії, стабілізує температуру теплоносія, зменшує кількість пусків компресора та підтримує оптимальний гідравлічний режим роботи всієї системи.
Завдяки такій модернізації система працює значно стабільніше, рівномірніше розподіляє тепло між двома поверхами будинку та забезпечує ефективне гаряче водопостачання. Крім підвищення комфорту, нова схема дозволила збільшити ресурс компресора, знизити споживання електроенергії та підвищити загальну енергоефективність системи опалення.

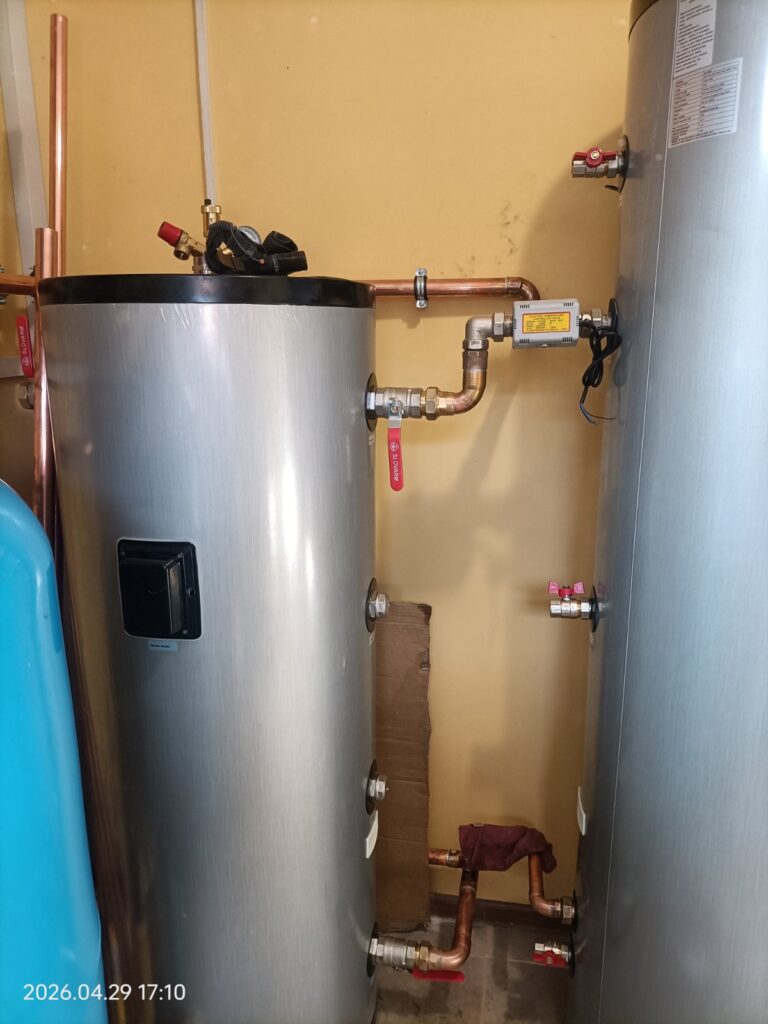

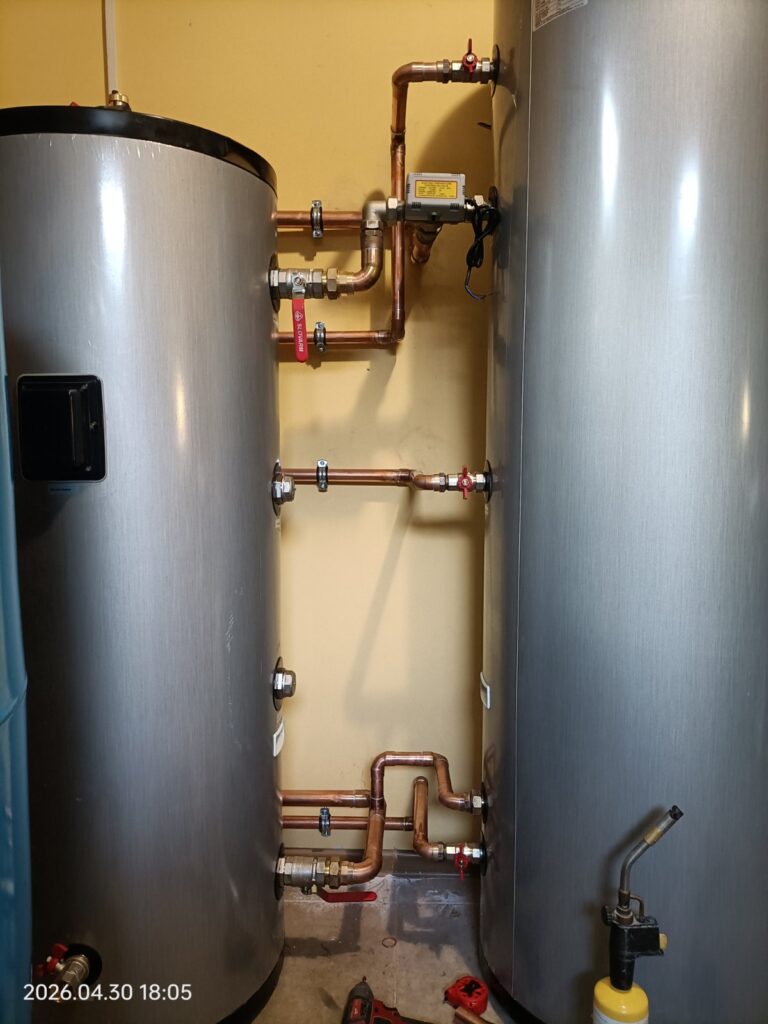

3. Модернізація буферної ємності та системи гарячого водопостачання
Під час модернізації системи опалення було демонтовано існуючий бак-накопичувач об’ємом 100 літрів, який використовувався з попереднім тепловим насосом. Для будинку площею 300 м² такого об’єму вже було недостатньо, що призводило до частих пусків компресора та менш стабільної роботи системи під час пікових навантажень.
У новій системі встановлено буферну ємність Raymer IMP об’ємом 200 літрів, яка виконує функцію теплового акумулятора та гідравлічного роздільника. Вона накопичує необхідний запас теплоносія, стабілізує роботу інверторного теплового насоса Raymer RAY-36DS2-EVI, зменшує кількість циклів увімкнення компресора та забезпечує рівномірний розподіл тепла по всіх контурах опалення.
Для забезпечення гарячого водопостачання також встановлено бак непрямого нагріву об’ємом 300 літрів, який повністю покриває потреби великого будинку. Завдяки значному запасу гарячої води система одночасно забезпечує комфортне користування кількома точками водорозбору без втрати температури, а тепловий насос ефективно підтримує нагрів води в автоматичному режимі.
Таке технічне рішення дозволило повністю адаптувати систему до площі будинку, підвищити її енергоефективність, забезпечити стабільну роботу опалення та створити достатній резерв гарячої води для щоденних потреб усієї родини.
Висновок
Модернізація системи опалення в будинку площею 300 м² у селі Лісники Київської області стала комплексним рішенням, спрямованим на підвищення енергоефективності, комфорту та надійності роботи всієї інженерної системи. Замість попереднього моноблочного теплового насоса зі звичайним компресором було встановлено сучасний інверторний Raymer RAY-36DS2-EVI, який забезпечує значно вищу продуктивність, економніше споживання електроенергії та плавне регулювання потужності залежно від реальних потреб будинку.
Під час реконструкції було повністю оновлено котельню: виконано нову обв’язку мідними трубами, що гарантує довговічність, високу надійність та мінімальні теплові втрати. Також переглянуто конфігурацію всієї системи. Замість недостатнього для такого будинку бака-накопичувача об’ємом 100 літрів встановлено буферну ємність Raymer IMP на 200 літрів, яка стабілізує роботу теплового насоса, забезпечує оптимальний гідравлічний режим і значно зменшує кількість запусків компресора. Для гарячого водопостачання змонтовано бак непрямого нагріву об’ємом 300 літрів, що повністю покриває потреби великої родини та забезпечує стабільний запас гарячої води навіть при одночасному використанні кількох точок водорозбору.
Особливу увагу було приділено якості монтажу. Усі трубопроводи виконані з мідних труб, акуратно прокладені та теплоізольовані, встановлено необхідну запірну арматуру, розширювальний бак, групу безпеки та автоматику. Таке рішення не лише покращує зовнішній вигляд котельні, а й значно спрощує сервісне обслуговування та забезпечує довговічність усіх елементів системи.
Після завершення монтажу будинок отримав сучасну систему кліматичного обладнання, яка забезпечує ефективне опалення двох поверхів, стабільне гаряче водопостачання та економічну експлуатацію протягом усього року. Інверторна технологія теплового насоса дозволяє підтримувати комфортну температуру без різких перепадів, автоматично регулюючи продуктивність залежно від поточного теплового навантаження.
У результаті власник отримав не просто заміну старого обладнання, а повністю модернізовану систему опалення, яка відповідає сучасним вимогам щодо енергоефективності, надійності та комфорту. Очікуване скорочення витрат на опалення, стабільна робота навіть за низьких зовнішніх температур, збільшений ресурс обладнання та можливість подальшої інтеграції з альтернативними джерелами енергії роблять цей проєкт вдалим прикладом професійної модернізації приватного будинку великої площі.
