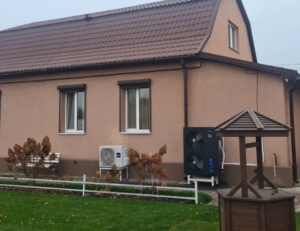

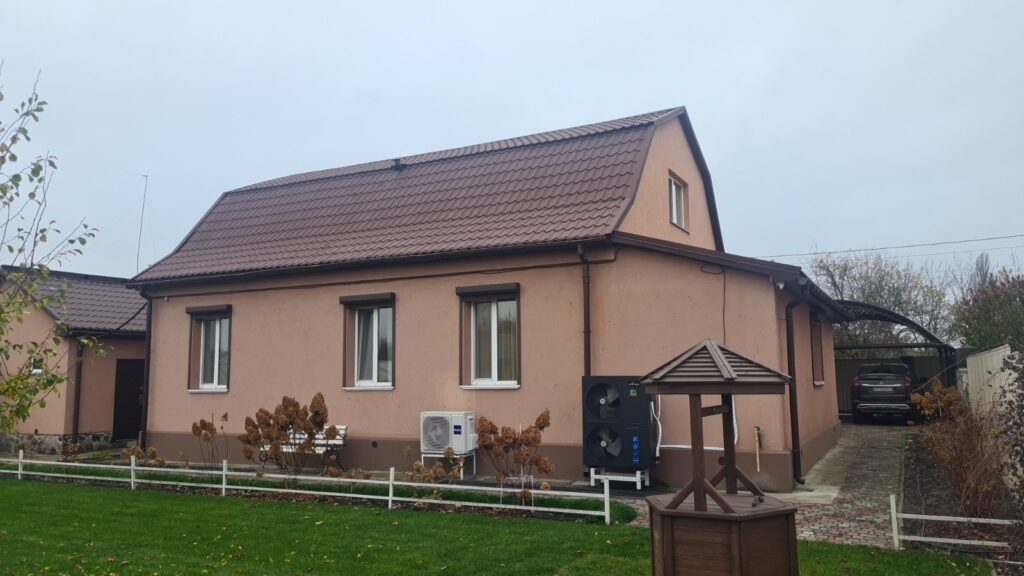

У селі Мирча проведено модернізацію системи опалення у приватному будинку площею 180 м². Раніше приміщення обігрівалося за допомогою теплового насосу Haier потужністю 8 кВт, який працював через проміжний теплообмінник. Для компенсації недостатньої теплової потужності було додатково встановлено електрокотел, однак навіть така комбінація не забезпечувала необхідного рівня тепла під час пікових морозів.
З урахуванням особливостей будинку, теплоізоляції та потреб користувачів, було прийнято рішення замінити систему на більш продуктивний і технологічний тепловий насос Raymer. Нове обладнання не лише повністю покриває теплове навантаження будинку, а й забезпечує стабільну роботу навіть за низьких температур.
Сучасний тепловий насос Raymer RAY-18DS2-EVI має високий коефіцієнт ефективності (COP = 4,47), що дозволяє зменшити витрати на опалення до 80% у порівнянні з електрокотлом або газовою системою. Пристрій забезпечує опалення, охолодження та приготування гарячої води (ГВП), що робить його універсальним рішенням для всесезонного використання.
У межах проєкту система була переобладнана без демонтажу електрокотла, який залишається резервним джерелом опалення. Демонтовано старий саморобний теплообмінник. Було оптимізовано гідравлічну схему, підключено буферну ємність, а також проведено електромонтаж та інтеграцію керування для максимальної енергоефективності.
Етапи встановлення теплового насосу
1. Демонтаж старого теплообмінника
Першим етапом реалізації проєкту стала повна модернізація існуючої системи опалення, яка з часом втратила свою ефективність і вже не могла забезпечувати стабільну та економічну роботу теплового насоса. Під час попередньої експлуатації було виявлено, що окремі вузли системи негативно впливали на теплопередачу, збільшували гідравлічний опір і призводили до додаткових втрат теплової енергії. Саме тому було прийнято рішення повністю відмовитися від застарілих компонентів і побудувати сучасну систему з правильно підібраним обладнанням.
Було проведено демонтаж саморобного проміжного теплообмінника, який раніше з’єднував тепловий насос Haier із контуром опалення. Разом із ним демонтовано всі комунікації, що підключалися до старої буферної ємності, гребінки теплої підлоги, а також допоміжні трубопроводи, запірну арматуру та окремі елементи обв’язки, які більше не відповідали новій схемі підключення. Усі роботи виконувалися максимально акуратно, щоб зберегти існуючі інженерні комунікації та уникнути пошкодження внутрішніх контурів системи опалення.
Після завершення демонтажу спеціалісти провели детальний технічний огляд усіх існуючих контурів опалення. Було перевірено стан трубопроводів теплої підлоги, розподільчих колекторів, циркуляційних контурів, з’єднань та запірної арматури. Особливу увагу приділили герметичності системи, можливим місцям забруднення та наявності відкладень, які могли впливати на циркуляцію теплоносія. Старі елементи, що не відповідали сучасним вимогам або мали ознаки фізичного зношування, були повністю замінені новими енергоефективними комплектуючими, що забезпечують мінімальні гідравлічні втрати, надійну роботу системи та максимальну ефективність нового обладнання.
Проведений демонтаж став важливою підготовчою частиною проєкту, адже якісне оновлення системи неможливе без усунення застарілих або неправильно реалізованих технічних рішень. Завдяки цьому вдалося створити оптимальні умови для подальшого монтажу нового пластинчастого теплообмінника, модернізації гідравлічної обв’язки та забезпечення стабільної, безпечної й енергоефективної роботи всієї системи опалення.
2. Демонтаж зовнішнього блоку теплового насосу

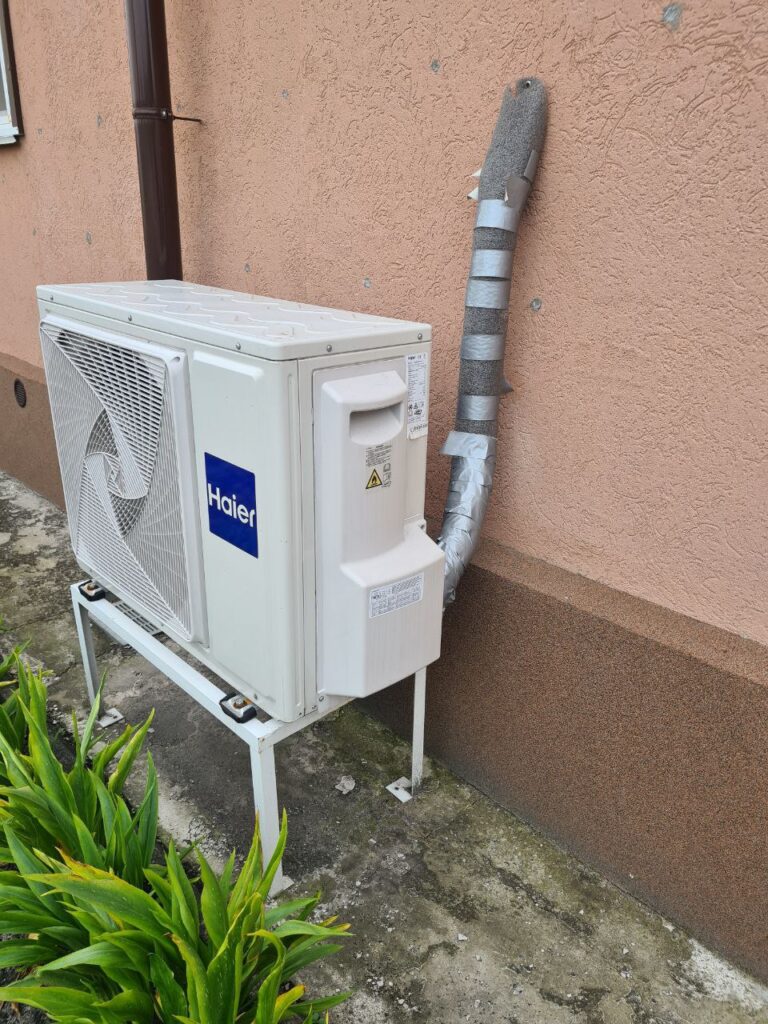

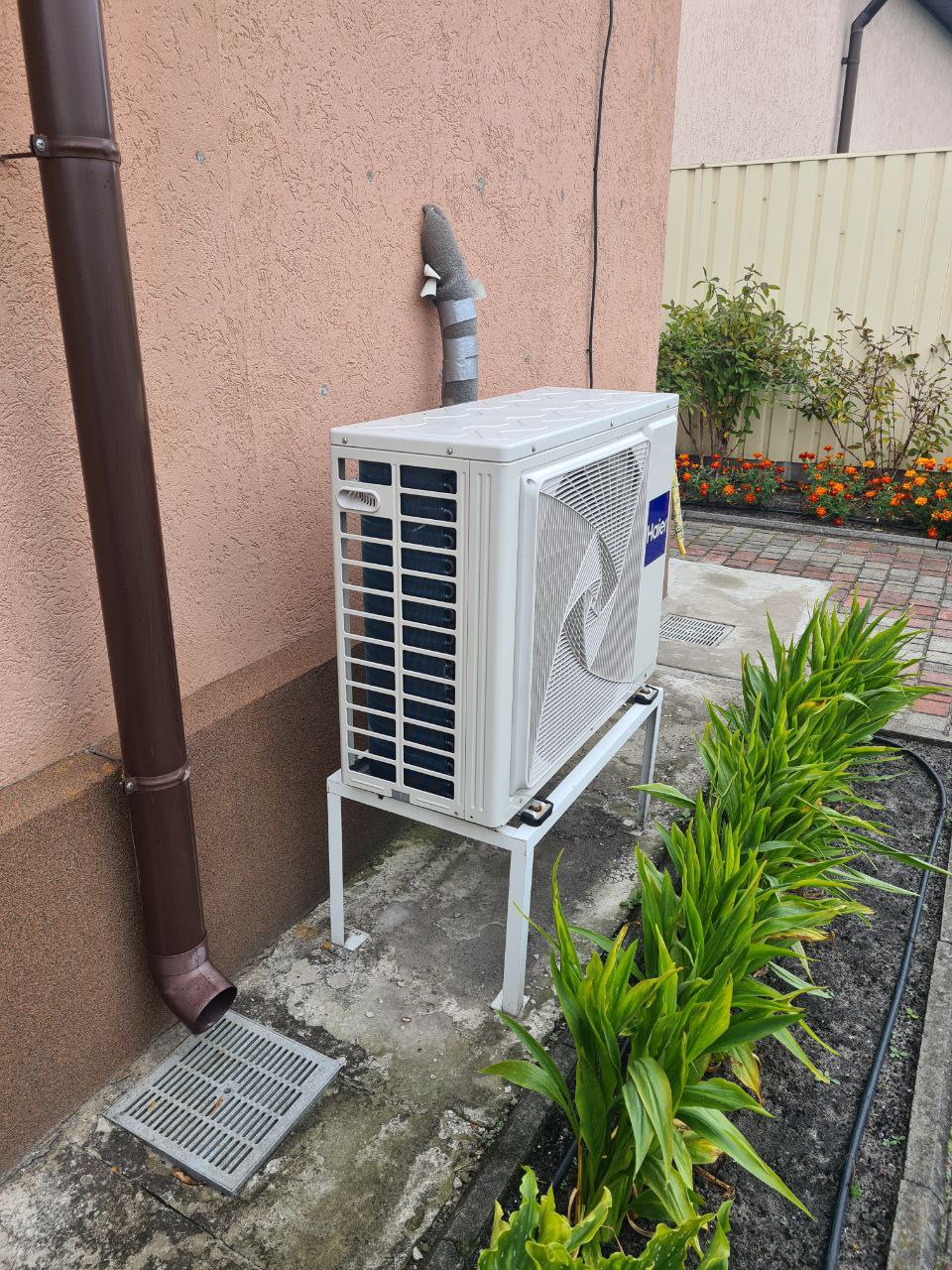

На наступному етапі було виконано демонтаж зовнішнього блоку теплового насосу Haier, який раніше забезпечував опалення будинку.
Зовнішній блок демонтовано обережно, із дотриманням усіх вимог безпеки — було від’єднано електроживлення, фреонові магістралі та дренажну систему. Для запобігання витоку холодоагенту проведено контрольне відкачування фреону з системи, після чого з’єднання герметично закрито.
Під час демонтажу також було демонтовано монтажну раму старого блоку, проведено очищення та підготовку майданчика для встановлення нового обладнання. Особливу увагу приділено перевірці стану фреонових трас і місць проходу трубопроводів через стіну — старі магістралі не використовувалися повторно, оскільки новий тепловий насос Raymer RAY-18DS2-EVI потребує оптимізованого діаметра та матеріалів труб для ефективної роботи системи EVI.
3. Монтаж зовнішнього блоку Raymer RAY-18DS2-EVI

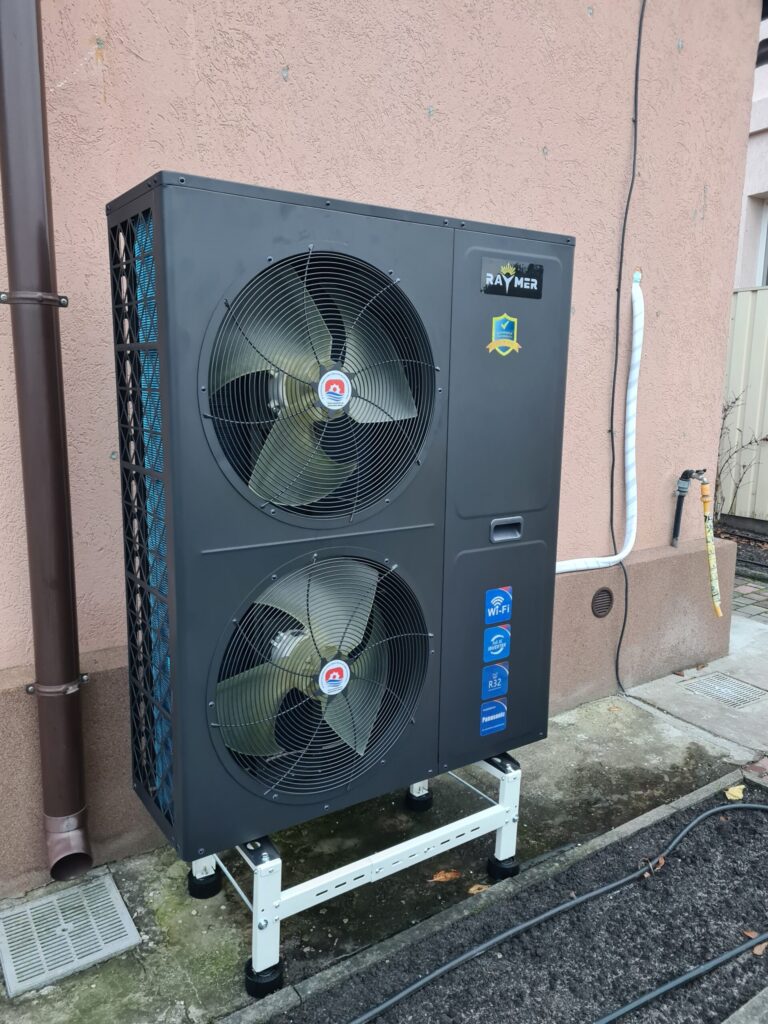

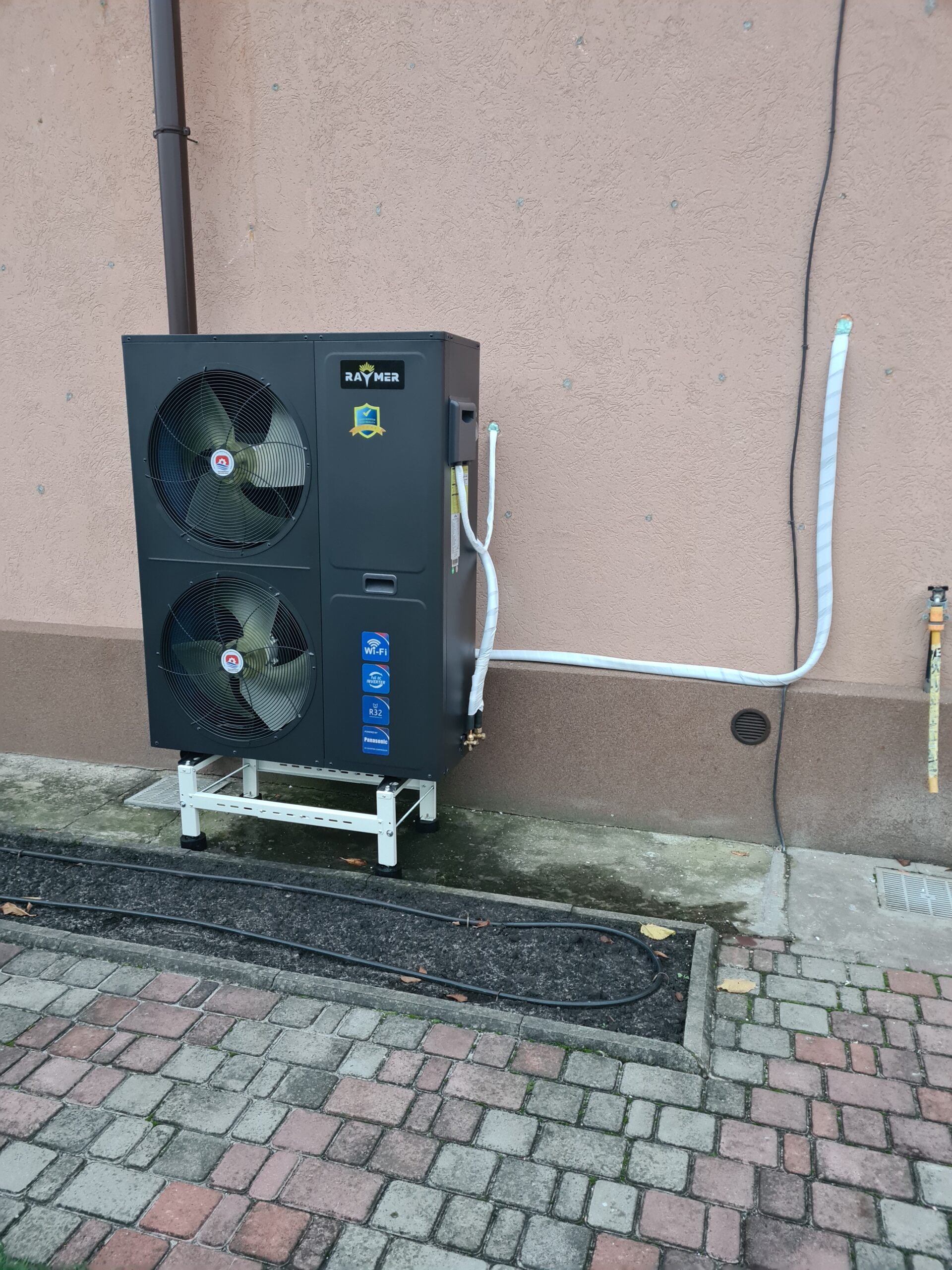

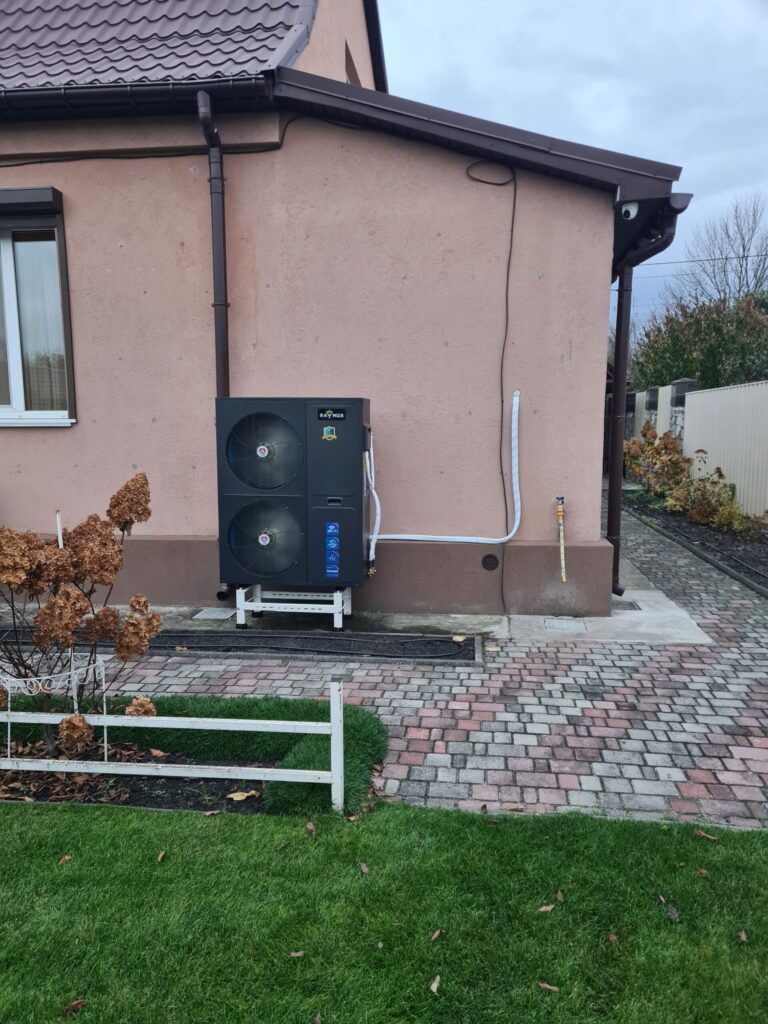

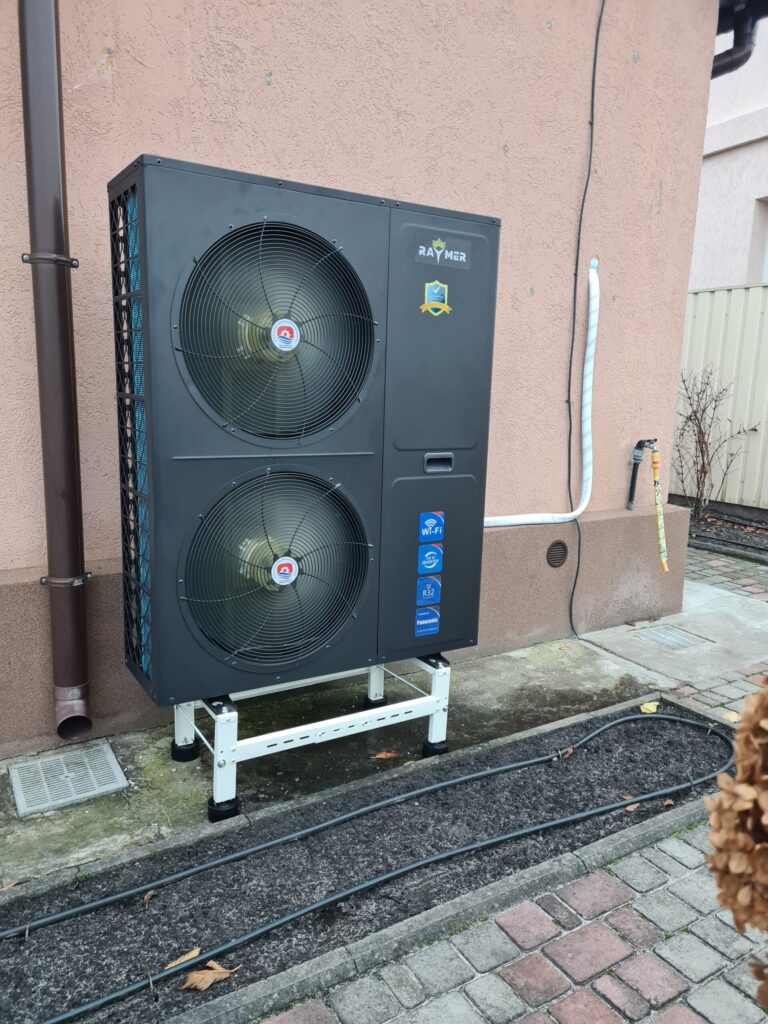

Монтаж зовнішнього блоку теплового насосу Raymer RAY-18DS2-EVI було виконано з урахуванням усіх технічних вимог для спліт-систем, що гарантує ефективну й стабільну роботу обладнання впродовж усього року.

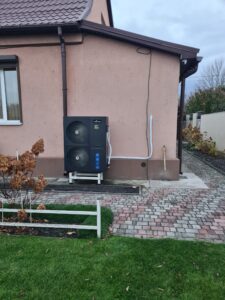

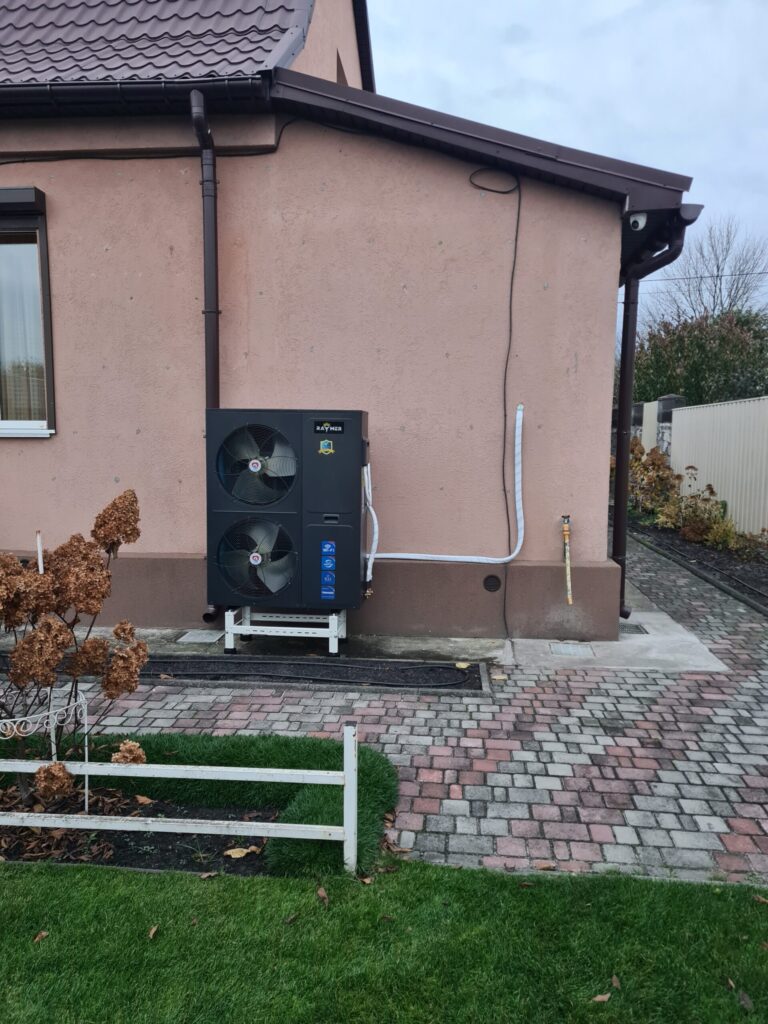

Зовнішній блок встановлено на існуючу металеву підставку, яка попередньо пройшла перевірку на міцність і рівність. Після цього конструкцію додатково вирівняли та закріпили анкерними болтами, щоб уникнути будь-яких коливань чи зміщень під час роботи компресора.
Місце монтажу підібрано так, щоб забезпечити вільну циркуляцію повітря навколо блоку: достатній простір для забору та викиду повітря гарантує стабільну роботу навіть у найнижчих температурах.
Важливою особливістю моделі Raymer RAY-18DS2-EVI є вбудований підігрів піддону, тому додаткового електропідігріву не потребувалося. Це рішення запобігає обмерзанню дренажу під час роботи в зимовий період і забезпечує безперебійну роботу системи розморожування Smart Defrost.

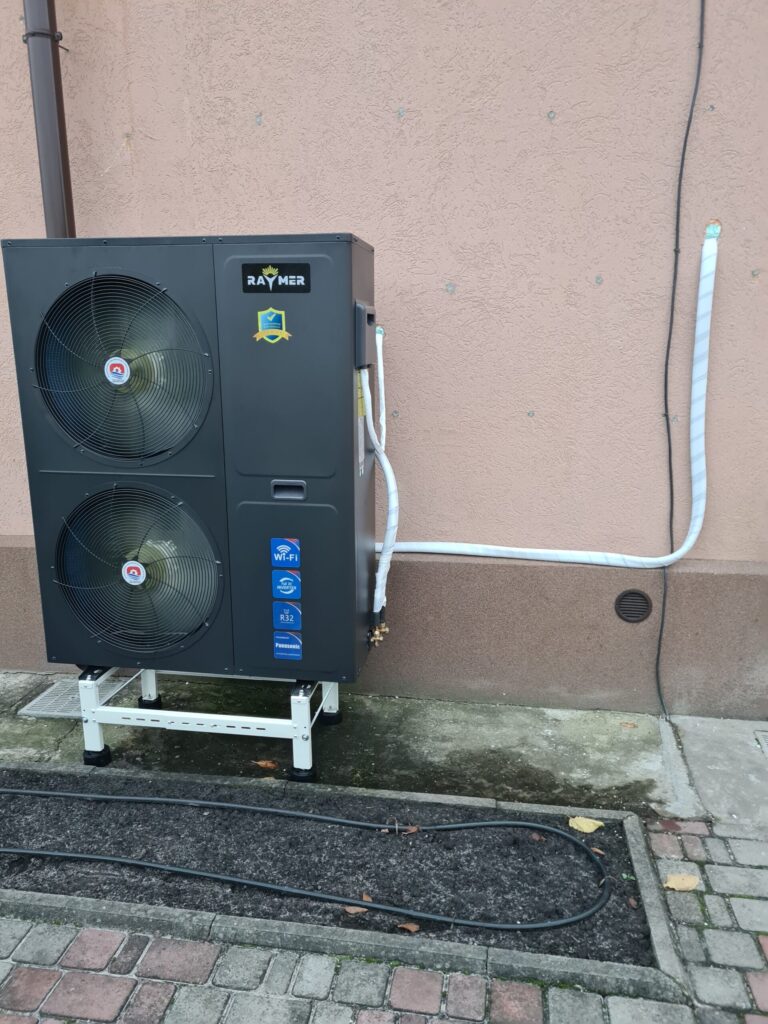

Фреонова магістраль була прокладена через новий отвір у стіні, що дозволило отримати оптимальну довжину траси, рекомендовану виробником для стабільної роботи компресора. Траса додатково ізольована термостійким каучуковим матеріалом, захищеним від ультрафіолету, що знижує теплові втрати та подовжує термін служби системи.
Усі електричні з’єднання виконано в захисних гофрованих рукавах, що підвищує безпеку та надійність експлуатації навіть у складних погодних умовах.
В результаті зовнішній блок теплового насосу Raymer RAY-18DS2-EVI встановлено технічно грамотно, акуратно та з урахуванням усіх нюансів роботи спліт-систем. Це забезпечує високу енергоефективність, безшумну роботу та надійність у будь-яку пору року.
4. Монтаж внутрішнього блоку теплового насосу Raymer RAY-18DS2-EVI

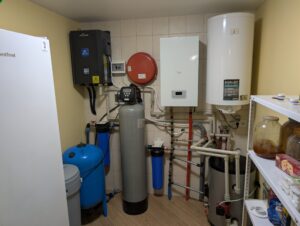

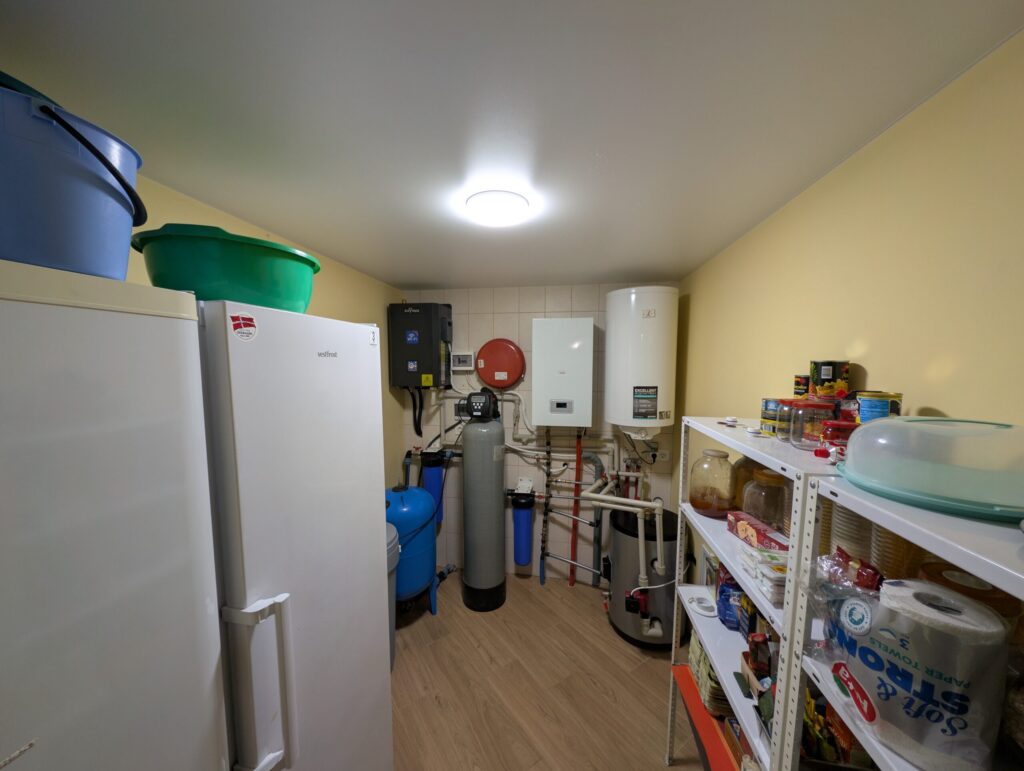

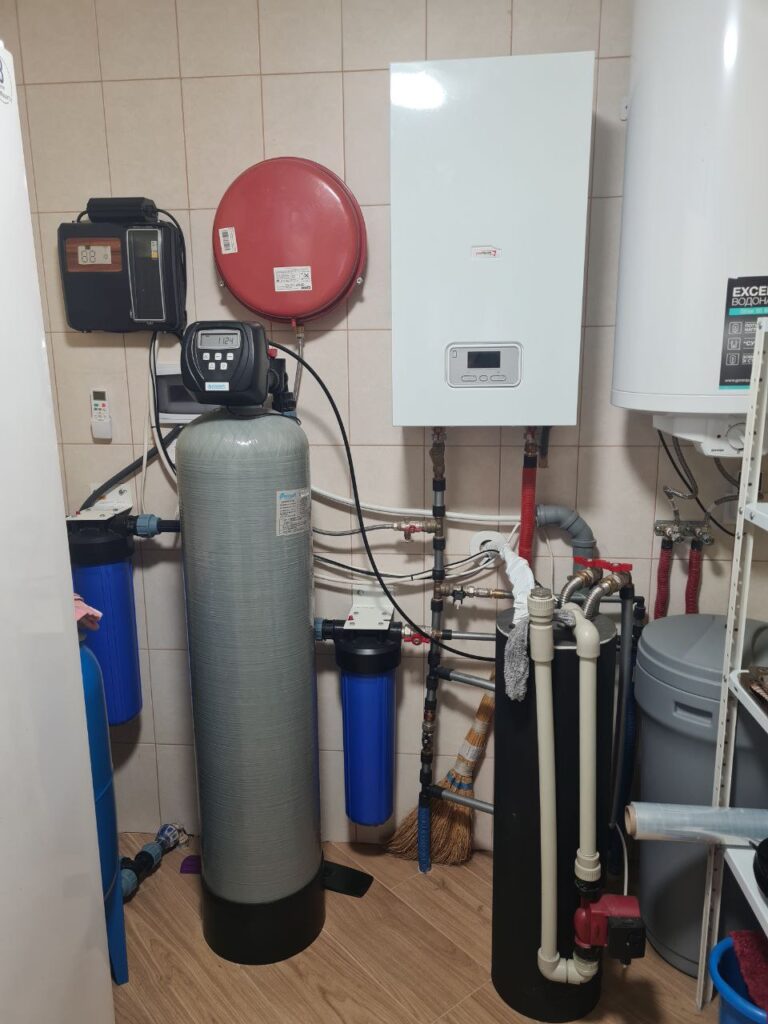

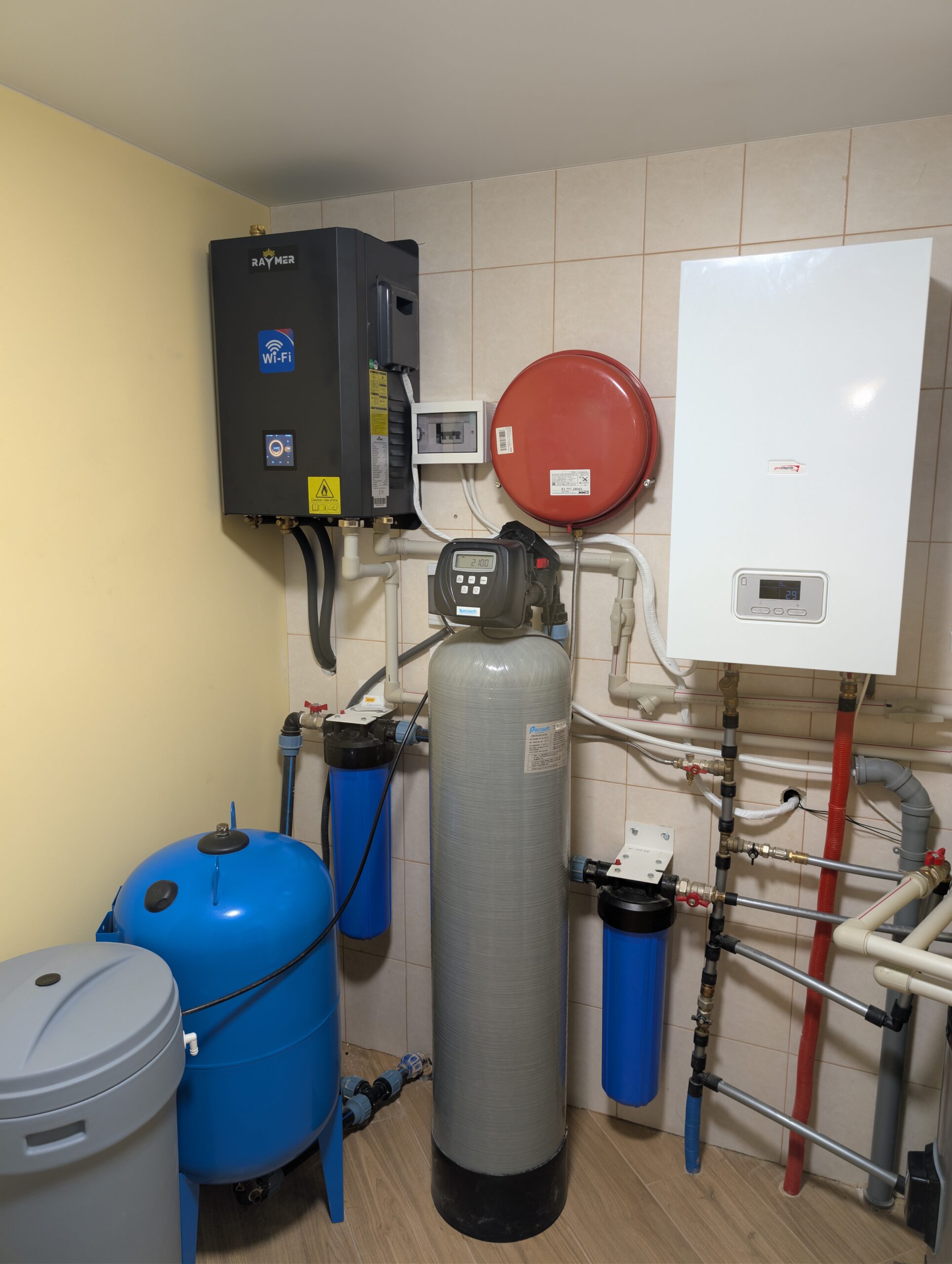

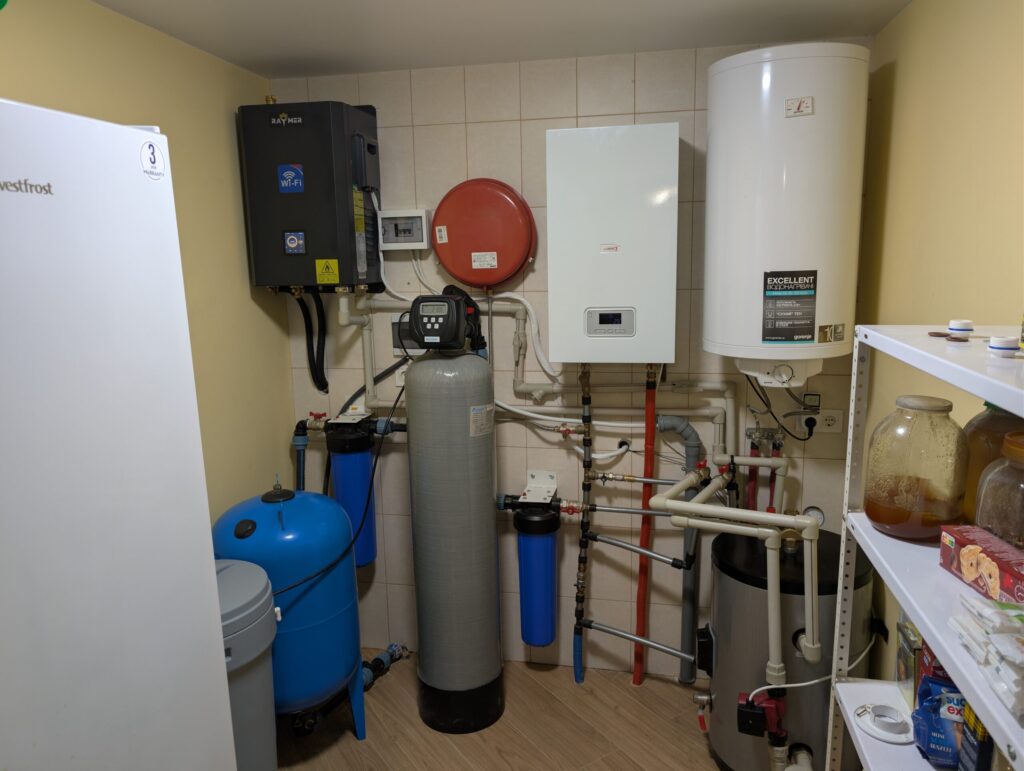

Внутрішній блок теплового насосу Raymer RAY-18DS2-EVI було змонтовано в технічному приміщенні будинку — котельні, де також розміщено допоміжне обладнання: систему очищення води, розширювальний бак, автоматику та фільтраційні вузли.
Блок встановлено на капітальній стіні з дотриманням технологічних відстаней для вільного обслуговування та вентиляції. Монтаж виконано з урахуванням вимог виробника: забезпечено надійну фіксацію, антивібраційні елементи та акуратне підключення комунікацій.
До гідромодуля підведено фреонову магістраль, яка проходить через стіну та має якісну термоізоляцію для запобігання тепловтратам і утворенню конденсату.

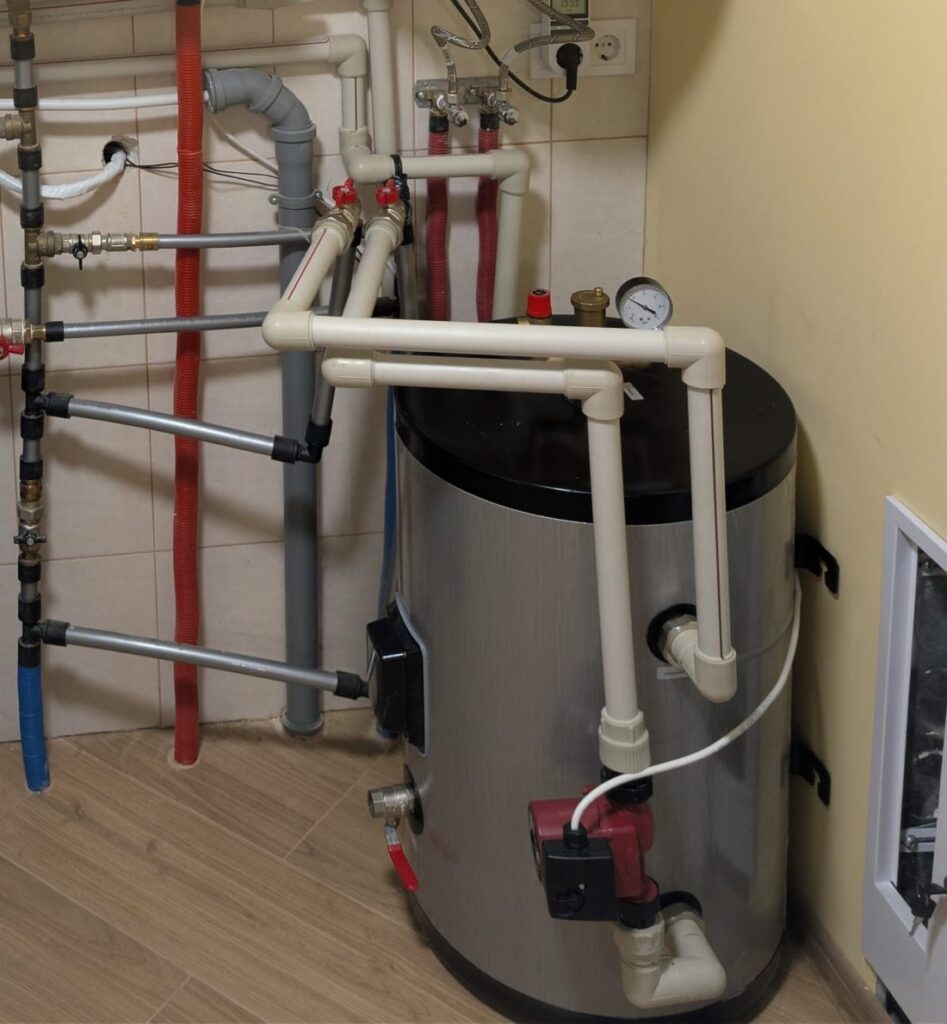

Гідравлічна схема побудована через буферну ємність Raymer IMP 60 л, що виконує функцію стабілізації гідравлічного тиску, вирівнює роботу компресора та підвищує ефективність системи. Буферна ємність слугує своєрідним “тепловим акумулятором”, який забезпечує плавну роботу теплового насосу без частих циклів вмикання-вимикання.
Від буферної ємності тепло розподіляється на два контури:
- теплу підлогу на першому поверсі, яка підтримує комфортну температуру з мінімальними витратами енергії;
- радіаторне опалення другого поверху, що забезпечує швидкий прогрів приміщень у холодний період.
Система оснащена циркуляційним насосом, який автоматично регулює швидкість обертання відповідно до потреб системи, що додатково знижує енергоспоживання.
Для компенсації коливань тиску передбачено розширювальний бак на 12 л, а група безпеки з манометром і автоматичним повітряним клапаном гарантує стабільність і захист системи.
Електричне підключення виконано через окремий щит захисту з автоматами та стабілізатором напруги, що захищає електроніку насосу від перепадів у мережі.
5. Підключення буферної ємності Raymer IMP 60
У системі опалення будинку в с. Мирча буферна ємність Raymer IMP 60 л виконує ключову роль у гідравлічному розділенні контурів і забезпеченні стабільної роботи всієї системи.

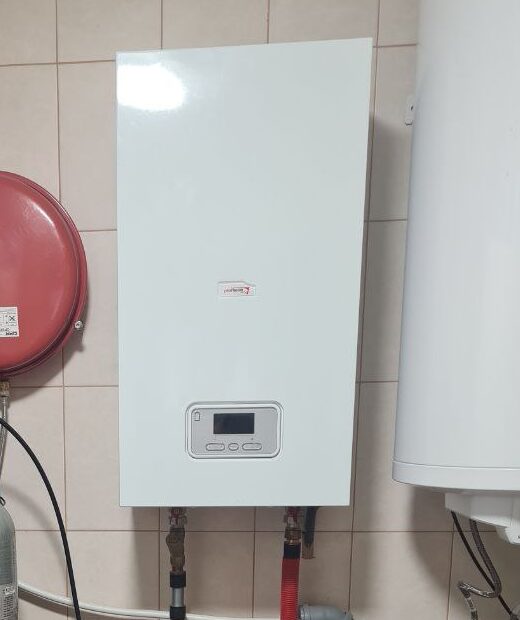

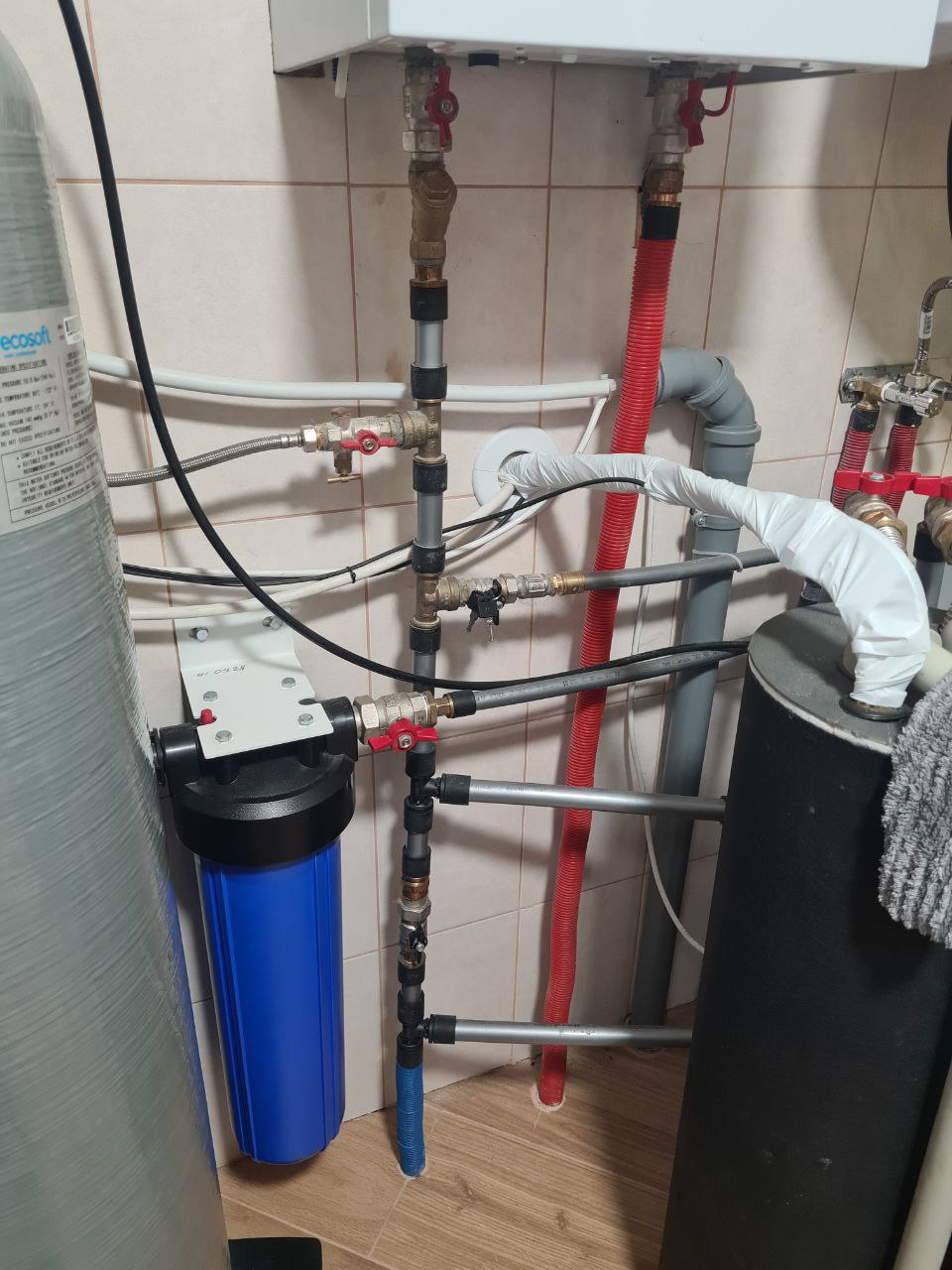

Буферна ємність підключена до контурів опалення, які проходять через електрокотел, що використовується як резервне джерело тепла та циркуляційний насос. Така схема дозволяє оптимізувати роботу системи та підвищити її енергоефективність.
Основні принципи роботи:
- Тепловий насос Raymer RAY-18DS2-EVI нагріває теплоносій, який подається в буферну ємність. Ємність акумулює запас тепла, підтримуючи стабільну температуру та мінімізуючи кількість циклів вмикання компресора.
- З буферної ємності тепло подається у два контури опалення — теплу підлогу першого поверху та радіатори другого поверху.
- Електрокотел вмонтований у зворотний контур системи, де він виконує дві функції:
- Підтримує циркуляцію теплоносія, забезпечуючи стабільний потік у системі навіть у моменти, коли компресор теплового насосу не працює.
- Автоматично вмикається при зниженні температури нижче заданого мінімуму, виконуючи функцію резервного джерела тепла.
Управління електричним котлом налаштовано таким чином, що він працює виключно як резервне джерело тепла і автоматично активується лише тоді, коли потужності теплового насоса недостатньо для покриття поточних теплових втрат будинку. За звичайних умов основне навантаження бере на себе тепловий насос, який забезпечує максимально економічне опалення. Лише під час екстремально низьких температур або різкого збільшення потреби в тепловій енергії система автоматично підключає електрокотел, не допускаючи зниження температури теплоносія та дискомфорту для мешканців. Такий алгоритм роботи дозволяє уникнути зайвого споживання електроенергії, виключає конкуренцію між джерелами тепла та забезпечує їх ефективну спільну роботу.
Підключення електрокотла виконано із застосуванням поліпропіленових труб, утеплених високоякісною теплоізоляцією, що значно знижує теплові втрати під час транспортування теплоносія. Для забезпечення надійності та зручності експлуатації на подаючому і зворотному трубопроводах встановлено запірну арматуру, яка дозволяє швидко відключити обладнання у разі проведення технічного обслуговування або ремонту без необхідності зливати теплоносій із усієї системи. Крім того, вузол оснащений манометром, датчиком тиску та іншими елементами контролю, що дозволяють постійно відстежувати робочі параметри системи та своєчасно реагувати на будь-які відхилення.
Таке інженерне рішення забезпечує повністю автоматизовану та збалансовану взаємодію між тепловим насосом і резервним електрокотлом. У результаті система підтримує стабільну температуру в усіх приміщеннях незалежно від погодних умов, підвищує загальну надійність опалення, продовжує ресурс основного обладнання та гарантує безперебійну роботу навіть під час сильних морозів або пікових навантажень.
Переваги комплексної системи Raymer з резервним електрокотлом і буферною ємністю
Встановлення теплового насосу Raymer RAY-18DS2-EVI у поєднанні з буферною ємністю Raymer IMP 60 та резервним електрокотлом забезпечує власнику будинку низку суттєвих переваг у порівнянні з традиційними системами опалення.
Енергоефективність і економія до 80%
Тепловий насос використовує енергію з навколишнього середовища, перетворюючи її в тепло з коефіцієнтом ефективності СОР = 4,47. Це дозволяє суттєво зменшити витрати на опалення в порівнянні з газовими, твердопаливними чи електричними котлами.
Стабільна робота навіть у морози
Завдяки технології EVI (Enhanced Vapor Injection) система ефективно працює при температурах до –25°C, а при подальшому зниженні температури управління автоматично вмикає електрокотел як резерв. Такий підхід гарантує тепло у домі навіть у найсуворіші зими.
Комфорт без втручання користувача
Усі компоненти системи працюють автоматично. Тепловий насос відповідає за основне опалення, а електрокотел активується лише за необхідності. Користувач не витрачає час на ручне керування або контроль температури.
Підтримка кількох контурів опалення
Буферна ємність забезпечує оптимальний розподіл тепла між радіаторним контуром та системою теплої підлоги, запобігаючи гідравлічним дисбалансам і різким перепадам температури. Це підвищує комфорт у кожній зоні будинку.
Довговічність і надійність обладнання
Буферна ємність зменшує кількість пусків компресора, що значно продовжує строк служби теплового насосу. Крім того, відсутність необхідності постійно працювати на максимальній потужності знижує навантаження на всі вузли системи.
Розумне керування через Wi-Fi
Завдяки вбудованому модулю Wi-Fi користувач може контролювати роботу системи зі смартфона: задавати температуру, стежити за енергоспоживанням і змінювати режими навіть дистанційно.
Повна автономність і безпека
У комплексі передбачено кілька рівнів захисту — від замерзання, перевищення тиску, а також контроль температури та циркуляції. Це робить систему повністю автономною й безпечною для щоденного використання.
У підсумку: домовласник отримує сучасну, енергоощадну та повністю автоматизовану систему опалення, яка поєднує переваги інверторного теплового насосу Raymer і надійність резервного електрокотла. Такий підхід гарантує тепло, комфорт і мінімальні витрати на утримання будинку протягом усього року.
